摘要：LD型电动单梁起重机是工业厂房中应用最广泛的轻小型起重设备之一。由于其使用频繁、工况多样，各类故障在所难免。本文基于一线维修经验与行业统计数据，系统梳理了LD型起重机在起升机构、运行机构及电气系统中的常见故障，分析了故障原因，并给出了实用的排除方法和预防维护建议，旨在帮助操作与维修人员快速诊断问题、降低停机时间、延长设备寿命。文末附有故障排查方法表和预防维护建议，方便现场快速查阅。

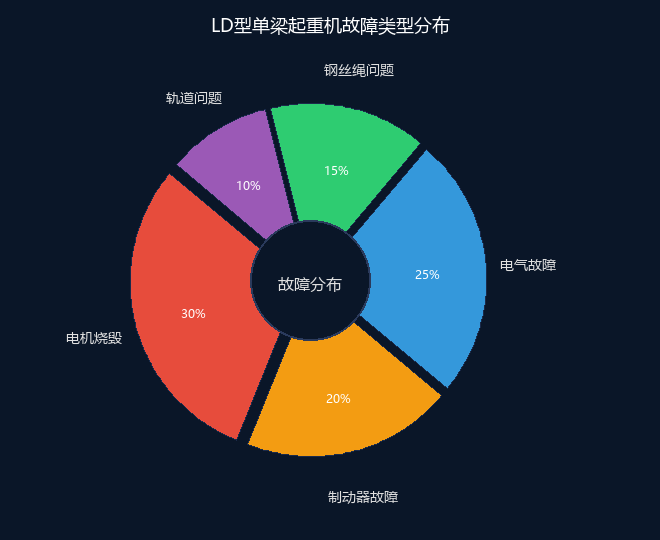

图1 LD型单梁起重机故障类型分布统计
一、起升机构常见故障
起升机构是起重机的核心工作部件，直接负责物料的垂直搬运。根据统计，起升机构相关故障占所有故障类型的65%以上，是日常维护中需要重点关注的部分。。也可参考本站起重机相关内容。
1.1 电机烧毁
电机烧毁是最常见的起升故障，约占故障总量的30%。其主要原因包括：
- 过载运行：频繁超额定载荷起吊，导致电机长时间过流发热，绝缘老化加速直至击穿烧毁。
- 缺相运行：供电线路中某一相保险熔断、接触器触点烧损或线路断线，造成电机缺相，定子电流急剧增大，短时间内即可烧毁绕组。
- 散热不良：电机外壳积尘严重、散热风扇损坏或频繁点动操作导致电机散热不足，温升累积超过绝缘等级允许值。
- 制动器未完全打开：制动器间隙调整不当或电磁铁动作不到位，电机在带制动负载的状态下启动，启动电流过大且持续时间长。
排除方法：① 检查并校准起重量限制器，确保其动作灵敏可靠；② 测量三相电压和电流是否平衡，检查供电线路中各触点是否完好；③ 定期清理电机表面灰尘，检查散热风扇运转状态；④ 调整制动器间隙，确保通电后制动器完全释放。
1.2 制动器失灵
制动器故障约占故障总量的20%。常见表现有制动下滑量大、制动时冲击剧烈、制动器无法闭合等。
- 制动衬垫磨损：长期使用后制动片磨损至极限，摩擦系数下降，制动力矩不足。
- 制动间隙不当：间隙过大导致制动行程增加、动作延迟；间隙过小则制动器打开不彻底，产生摩擦发热。
- 弹簧疲劳或断裂：制动器压紧弹簧长期处于交变应力状态下，弹力衰减甚至断裂，导致制动力消失。
- 电磁铁故障：电磁铁线圈烧毁或衔铁卡涩，使制动器无法正常打开或闭合。
排除方法：① 定期检查制动衬垫厚度，剩余厚度不足原厚度50%时应立即更换；② 按使用说明书调整制动间隙（一般为0.5~1.0mm）；③ 检查并更换疲劳或断裂的制动弹簧；④ 检测电磁铁线圈电阻和绝缘值，清除衔铁表面油污及铁屑。
1.3 钢丝绳磨损与断丝
钢丝绳问题占故障总量的15%。钢丝绳是起升机构中唯一的柔性承力件，其状态直接关系到起吊安全。
- 磨损：钢丝绳与卷筒槽、滑轮槽之间长期摩擦，导致外层钢丝磨损变细。
- 断丝：因疲劳、过载或挤压产生断丝，通常出现在与滑轮接触频繁的区段。
- 润滑不良：缺乏润滑导致钢丝之间干摩擦加剧，加速磨损和锈蚀。
- 过载与冲击载荷：瞬时过载或急停急起产生冲击，使钢丝绳损伤加剧。
排除方法：① 按照GB/T 5972标准执行钢丝绳报废标准检查——在一个捻距内断丝数达规定值即应报废；② 每日目视检查钢丝绳外观，发现打结、扭结、严重磨损时立即更换；③ 按使用要求对钢丝绳进行定期润滑，选用适配的钢丝绳润滑脂；④ 严禁超载、斜拉斜吊，避免产生冲击载荷。
二、运行机构常见故障
2.1 车轮啃轨
啃轨是大车运行机构中最突出的故障，即车轮轮缘与轨道侧面严重接触摩擦。啃轨不仅加速车轮和轨道的磨损，还会产生异常噪音和振动，严重时导致脱轨事故。
- 轨道安装偏差：轨道跨度偏差、直线度偏差超出允许范围。
- 车轮制造/磨损不均：车轮直径不一致、轮缘磨损后偏斜。
- 主梁变形：主梁下挠或侧向弯曲导致车轮偏位。
- 传动不同步：两侧驱动电机转速差异或制动时间不一致。
排除方法：① 检测轨道跨距和直线度，超差时调整或重新铺设；② 测量车轮直径差（同侧≤0.5mm，对角≤0.8mm），超差时车修或更换；③ 检查主梁挠度，下挠超限需校正加固；④ 调整电机电气参数使两侧同步运行，检查联轴器间隙。
2.2 电机不同步
当LD起重机采用双电机分别驱动两侧时，电机不同步会导致车身偏斜、启动和制动不平稳，加剧啃轨。
- 电机特性差异：两台电机的转速-转矩特性存在制造偏差。
- 制动器动作不一致：两侧制动器间隙或电磁铁动作时间不同。
- 控制线路差异：电缆长度、接触电阻差异导致电压降不同。
排除方法：① 选用同一批次、同一规格电机；② 统一调整两侧制动器间隙和动作时间；③ 尽量使两侧电缆长度一致，检查各触点接触电阻。
三、电气系统常见故障
电气故障约占故障总量的25%，仅次于起升机构故障。电气系统故障隐蔽性强、排查难度大，是维修中的难点。
3.1 接触器故障
- 触点烧损：频繁通断大电流引起触点头拉弧、氧化、熔化，导致接触电阻增大、发热加剧。
- 线圈烧毁：电压异常（过高或过低）、频繁操作导致线圈过热。
- 机械卡阻：铁芯表面油污或锈蚀导致动作不灵、噪音大。
排除方法：① 定期检查触点表面，氧化层轻微时用细锉修整，严重时更换触头或接触器；② 测量线圈电压是否在额定值±10%范围内；③ 清洁铁芯工作面，涂少许防锈油。
3.2 限位器失灵
- 机械磨损或锈蚀：限位器传动部件卡涩、开关触点接触不良。
- 安装松动：限位器位置偏移失去限位作用。
- 线路断线：限位开关至控制柜的电线因振动而断线或端子脱落。
排除方法：① 每日班前检查限位器动作是否灵敏，手动触发观察断电情况；② 重新校准并紧固限位器安装位置；③ 检查接线端子，测量线路通断。
四、故障排查方法表
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 起吊无力或无法起升 | 电机缺相、制动器未打开、超载 | 检查三相电压/电流；调整制动器间隙；校准起重量限制器 |
| 制动下滑量大 | 制动衬垫磨损、间隙过大、弹簧疲劳 | 更换衬垫；调整间隙至0.5~1.0mm；更换弹簧 |
| 起升时电机过热 | 过载、散热不良、频繁点动 | 减少负载；清理散热片；避免频繁点动操作 |
| 钢丝绳跳槽或乱绳 | 钢丝绳松紧不当、卷筒槽磨损、导绳器失效 | 调整钢丝绳张力；修复或更换卷筒；更换导绳器 |
| 大车运行时异常噪音/振动 | 车轮啃轨、轨道不平、轴承损坏 | 调整轨道跨距及直线度；车修或更换车轮；更换轴承 |
| 大车启动/制动不同步 | 电机特性差异、制动器动作不一致 | 选用同规格电机；统一调整制动器间隙 |
| 接触器异响或触头发热 | 触头氧化/烧损、线圈电压异常 | 修整或更换触头；检查供电电压 |
| 限位器不起作用 | 机械卡涩、安装位置偏移、线路断线 | 清洁润滑传动件；重新定位；检查线路通断 |
| 控制手柄失灵 | 触点接触不良、手柄线断线 | 清洁手柄触点；更换手柄电缆 |
| 电源指示灯不亮 | 熔断器熔断、变压器故障、线路开路 | 检查并更换熔芯；检测变压器输入/输出电压 |
五、预防维护建议
科学的预防维护是降低故障率、保障安全运行的根本措施。建议建立”日常检查 + 定期保养 + 年度检修”三级维护体系，具体内容如下：

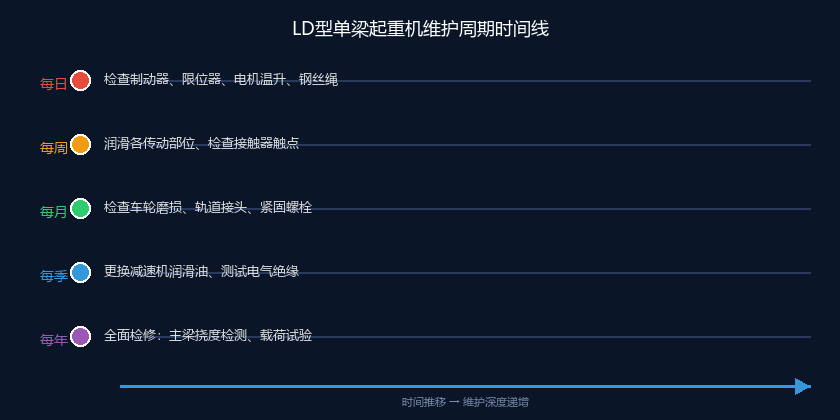

图2 LD型单梁起重机维护周期时间线
5.1 每日检查（操作者负责）
- 检查制动器动作是否灵敏可靠，制动下滑量是否在允许范围内。
- 检查限位器是否正常动作。
- 检查钢丝绳外观——有无断丝、打结、严重磨损或腐蚀。
- 检查电机及各传动部位有无异常温升、异响或振动。
- 空载试车，确认各机构运转正常、方向正确。
5.2 每周保养
- 对各开式齿轮、轴承座、卷筒轴等传动部位进行润滑。
- 检查接触器、断路器各触点及接线端子是否紧固、有无发热变色。
- 检查车轮轮缘磨损情况及轨道表面状态。
5.3 每月保养
- 检查车轮直径磨损量，测量轨道跨距及直线度。
- 检查轨道接头焊缝有无开裂、高低差是否超限。
- 检查主梁连接螺栓、端梁螺栓及各紧固件是否松动。
5.4 每季保养
- 更换减速机润滑油，清洗油位观察窗。
- 测试电气系统绝缘电阻（动力线路≥0.5MΩ，控制线路≥1MΩ）。
- 检查并调整制动间隙，清洁制动器电磁铁工作面。
5.5 年度检修
- 全面测量主梁挠度（空载和额定载荷下），判定结构安全状态。
- 进行满负荷载荷试验，验证整机性能。
- 更换磨损超限的制动衬垫、车轮、钢丝绳。
- 检查控制柜内各电气元件老化程度，必要时整体更换。
六、结语
LD型电动单梁起重机的故障虽然种类繁多，但多数具有明显的预兆性和规律性。通过建立规范的日常检查和定期保养制度，80%以上的常见故障可以提前发现并消除在萌芽阶段。
维修人员应熟悉各机构的构造原理，掌握科学的故障排查流程——从故障现象出发，结合电气测量和机械检查，逐级缩小范围，精准定位原因。同时，操作者的规范操作同样重要：严禁超载、斜拉斜吊、急停急起等不良操作习惯，人与设备的良性互动才是安全生产的基石。
本文基于一线经验总结了LD型单梁起重机的常见故障与排除方法，实际操作中还应结合设备具体型号和使用环境，参考设备说明书及相关国家标准（如GB/T 3811、GB/T 5972、GB 6067）执行维护作业。
本文由起重机械技术团队整理，2025年
