电动单梁悬挂起重机的钢丝绳磨损检测与更换标准

中国起重机标准号索引大全：GB/JB/T相关内容。”>

钢丝绳是电动单梁悬挂起重机中最重要的承载元件和柔性传力构件，其安全状态直接决定了起重机能否安全可靠地工作。钢丝绳在使用过程中不可避免地会出现磨损、疲劳断丝、锈蚀和变形等损伤，当损伤达到一定程度时，钢丝绳的承载能力将急剧下降，可能引发断绳事故。根据《起重机用钢丝绳检验和报废规范》（GB/T 5972-2016）和《起重机械安全规程》（GB/T 6067.1-2010）的强制性要求，使用单位必须建立钢丝绳的定期检测制度和明确的报废更换标准。本文结合河南鸿升起重机有限公司和河南克鲁德重工有限公司在钢丝绳检测与维护方面的技术积累，系统阐述钢丝绳的损伤类型、检测方法、判定标准及更换操作规范。

钢丝绳的构造与选用

电动单梁悬挂起重机起升机构中使用的钢丝绳通常为线接触型圆股钢丝绳，最常用的结构为6×37+FC（6股，每股37丝，纤维绳芯）和6×19W+IWR（6股，每股19丝，独立钢质绳芯）两种规格。6×37+FC型钢丝绳柔性好、抗弯疲劳性能优异，适用于起升高度较大、滑轮直径较小的电动葫芦；而6×19W+IWR型钢丝绳抗挤压能力强、结构稳定性好，适用于重载和高工作级别的起重机。钢丝绳的公称直径通常从6mm到20mm不等，具体根据起重量和倍率选择确定。

钢丝绳的选用应遵循以下原则：绳径与卷筒和滑轮绳槽直径的匹配关系应符合D/d≥20（D为卷筒或滑轮直径，d为钢丝绳直径），以确保钢丝绳在弯曲过程中不会因曲率过小而产生过早的弯曲疲劳破坏；钢丝绳的公称抗拉强度一般为1570~1960MPa，起重用钢丝绳应优先选用1770MPa等级；钢丝绳表面状态分为光面钢丝和镀锌钢丝两种，在普通室内环境下选用光面钢丝绳，在室外或潮湿环境下应选用镀锌钢丝绳。河南克鲁德重工有限公司对于工作级别为A5及以上的起重机，推荐采用独立钢质绳芯的钢丝绳，以提升钢丝绳的整体抗挤压能力和结构稳定性。

钢丝绳的主要损伤类型与机理

钢丝绳的损伤形态多种多样，准确识别不同的损伤类型是进行正确判废的基础。根据实践统计，钢丝绳的报废原因按发生频率排序为：外层钢丝磨损断丝（约占45%）、股间摩擦断丝（约占20%）、锈蚀引起的疲劳断丝（约占15%）、机械损伤（打结、压扁、扭结等，约占12%）和热损伤（约占8%）。

外部磨损

外部磨损是钢丝绳最常见的损伤形式，表现为钢丝绳外层钢丝与滑轮槽、卷筒表面、导绳器以及相邻钢丝之间因相对运动产生的材料损失。磨损后的钢丝直径减小，截面承载面积降低。外部磨损通常沿绳长方向均匀分布，但在卷筒入口附近和滑轮处的磨损更为严重。采用目视观察并结合游标卡尺测量钢丝直径可以准确判定磨损程度。当一根钢丝的直径磨损量达到原直径的40%或外层钢丝总截面积损失达到30%时，即使断丝数量尚未达到判废标准，也应予以报废。值得留意的是，钢丝绳直径的测量应在距绳端头至少300mm的无负载直线段进行，并在相互垂直的两个方向取平均值，以消除椭圆变形的影响。

内部磨损与断丝

内部磨损发生在钢丝绳内部股与股之间的接触面上，是由于钢丝绳在弯曲过程中各股产生相对滑移引起的内部摩擦。这种磨损在表面难以直接观察，需要通过弯曲钢丝绳使股间缝隙张开后进行仔细检查。内部磨损严重时，股的接触面出现明显的亮痕和磨损凹坑，股与股之间产生松旷感。内部断丝更难发现，因为断头隐藏在钢丝绳内部，只有在钢丝绳承受拉力时断丝才会从股间缝隙中翘出。内部磨损的检测需要操作者具备丰富的经验，建议结合钢丝绳弯曲检查和钢丝绳检测仪进行综合判定。当判断内部磨损严重时，即使外部磨损失目视可见的断丝达到报废标准的70%，也应采取保守策略提前更换。

锈蚀损伤

钢丝绳的锈蚀是化学和电化学作用的结果。在潮湿、酸碱、盐雾等腐蚀性环境中工作的起重机，钢丝绳锈蚀尤为突出。锈蚀初期表现为钢丝表面出现黄褐色或红褐色锈斑；随着锈蚀加深，钢丝表面出现麻点、剥落，有效截面积显著减小；严重锈蚀时钢丝呈黑褐色且表面布满麻坑，失去原有的金属光泽。锈蚀钢丝绳的轴向刚度降低，柔韧性变差，在弯曲时断裂伸长率明显下降。对于锈蚀的判定，除了外观检查外，还可以用螺丝刀挑开股间缝隙检查内部锈蚀情况。当钢丝绳出现明显锈蚀，且表面麻坑深度超过钢丝直径的10%时，应纳入报废评估。对于在腐蚀性环境中工作的起重机，建议选用镀锌钢丝绳或不锈钢钢丝绳，并适当缩短检测周期。

变形损伤

钢丝绳的变形损伤包括波浪形变形、灯笼形变形、扭结、压扁、打结和绳芯挤出等类型。变形通常是由于使用不当或操作失误造成的，例如吊钩下降时钢丝绳在卷筒上未按规定顺序缠绕导致打结，或吊重被障碍物卡住后强行起升导致扭结。钢丝绳一旦出现明显变形，其内部钢丝的排列关系和受力状态即发生不可逆转的改变，承载能力大幅下降。变形损伤的判断标准相对明确：波浪形变形当在平直表面上目视可见波峰高度差超过绳径的1/3时即应报废；灯笼形变形表明绳芯已丧失支撑作用，须立即报废；扭结和打结在任何程度下都必须立即更换；绳径局部减小量达到公称直径的10%时即达到报废条件。

钢丝绳检测方法与仪器

钢丝绳的检测方法分为目视检查、仪器检测和综合评估三个层次。目视检查是最基本的检测手段，操作人员通过肉眼观察（配合便携放大镜或带光源的窥视镜）对钢丝绳全长进行逐段检查，记录断丝数量、磨损程度、锈蚀状况和各类变形情况。目视检查要求钢丝绳清洁无油污覆盖，必要时使用清洗剂清除表面油垢和污物。检查应在光线充足的环境下进行，对于钢丝绳被遮挡的区段（如卷筒多层缠绕的内部部分），应通过盘车使所有钢丝绳段都得到检查。

仪器检测方面，钢丝绳无损检测仪（电磁检测仪）是目前最有效的检测工具。其工作原理是利用电磁感应原理检测钢丝绳在磁化状态下的磁场变化，通过分析磁场信号可同时检测钢丝绳的截面损失量（LMA）和局部缺陷（LF）。先进的钢丝绳检测仪能够在钢丝绳以0.3~3m/s速度通过探头时，实时检测并记录钢丝绳全长范围内的截面变化和缺陷位置，检测灵敏度可达单根钢丝断裂的检测精度。检测仪输出的检测报告以波形图形式显示钢丝绳沿线的截面损失曲线和缺陷信号，结合人工目视复查即可确定判定结果。对于工作级别较高的起重机，建议每半年进行一次钢丝绳仪器检测，作为目视检查的补充和验证手段。

钢丝绳报废标准与判定原则

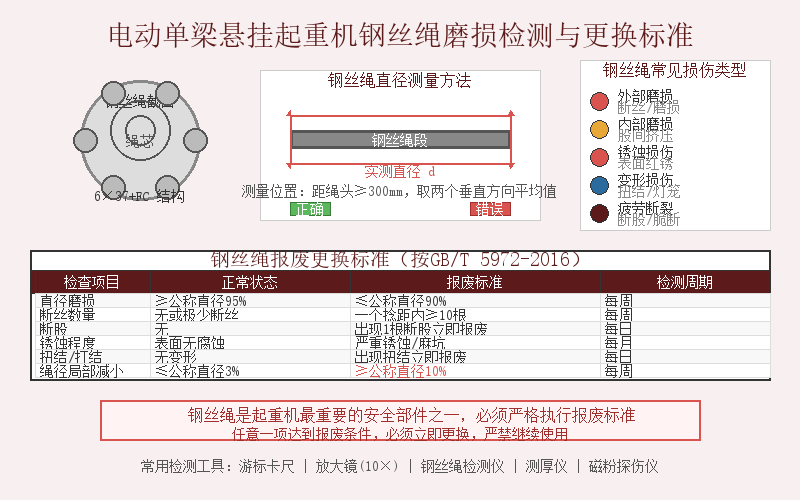

按照GB/T 5972-2016《起重机用钢丝绳检验和报废规范》的规定，钢丝绳达到以下任何一项标准时必须立即报废更换：

在实际判定过程中，需要特别注意以下复合判据：当断丝数量已达到报废标准的80%且同时出现直径磨损超过公称直径7%时，应予以报废；当断丝发生在一根钢丝绳上的同一直径区域密集分布时，即使总断丝数未达标准，也应按照集中断丝处理原则予以报废；对于吊运熔融金属或危险品的起重机，报废标准应从严执行，断丝数达到标准值的50%时即应更换。钢丝绳的报废判定应形成书面记录，由检测人和复核人双签字确认，记录存档备查。

钢丝绳更换操作规范

钢丝绳的更换是一项技术要求较高的操作，需要由具备资质的专业人员进行操作。更换前应确认新绳的型号规格、公称直径、结构形式和抗拉强度与原绳完全一致，并持有制造商出具的产品合格证和质量证明文件。更换操作应按照以下步骤严格执行：

第一步，将起重机置于安全位置，切断总电源并在电控柜处悬挂”正在维修、禁止合闸”警示牌。松开支承螺栓，使起升机构处于无负载悬挂状态。将旧钢丝绳从卷筒和滑轮系统中完全拆除，拆除过程中注意分段测量和记录旧钢丝绳各段的长度和断丝分布情况，作为改进润滑和维护策略的参考数据。第二步，检查卷筒绳槽和滑轮绳槽的磨损情况，用绳槽量规检查槽形尺寸是否在允许范围内，如绳槽磨损严重应更换卷筒或滑轮后再进行换绳。第三步，将新钢丝绳的绳头用铅锌合金浇铸或专用绳夹固定，按照制造厂规定的缠绕顺序在卷筒上缠绕第一圈并保证精确入槽，穿绕滑轮系统时应确保钢丝绳不与其他绳段发生干涉。第四步，钢丝绳穿绕完成后连接吊钩组，进行空载试运行和负载试运行，使钢丝绳在初始使用阶段完成初始稳定化。第五和第六步，在空载状态下以20%额定载荷反复升降5~10次，使新钢丝绳完成”跑合”，之后再次检查各股张力是否均匀、有无异常声响。最后，重新紧固绳端固定装置，确认无误后方可投入正常使用。

钢丝绳寿命延长措施

合理的钢丝绳维护保养可以显著延长其使用寿命。根据河南鸿升起重机有限公司对超过500台在役起重机的钢丝绳寿命跟踪统计，实行规范润滑和维护的钢丝绳，其平均使用寿命可达正常使用条件下的1.8~2.5倍。关键的延长措施包括：选用与钢丝绳结构相匹配的专用润滑脂，润滑脂应具有良好的渗透性、抗水性、防锈性，且不得含有腐蚀钢丝的成分；润滑周期根据使用环境确定，正常情况下每2周一次，潮湿或粉尘环境下每周一次；润滑方法以滴注或刷涂为主，使润滑脂充分渗透至股间和丝间缝隙；定期对卷筒绳槽和滑轮绳槽进行清洁和润滑，减少外部磨损的加速效应；避免钢丝绳在松弛状态下运行（松弛状态更容易导致扭结和磨损集中）；吊运过程中避免侧向拉拽和冲击载荷，操作平稳减少动载系数。

钢丝绳使用记录应建立专项档案，详细记录每次检测的结果、润滑日期、更换时间和实际使用时长。当钢丝绳剩余寿命进入预估寿命的后30%时，应加强检测频次（由每周一次增加至每班一次）。对于工作环境特别恶劣的钢丝绳，也可考虑采取在线监测方案——通过钢丝绳检测仪对钢丝绳状态进行实时监测和预警，将检测周期从定期（周检）提升为连续监测，最大程度降低断绳事故风险。
