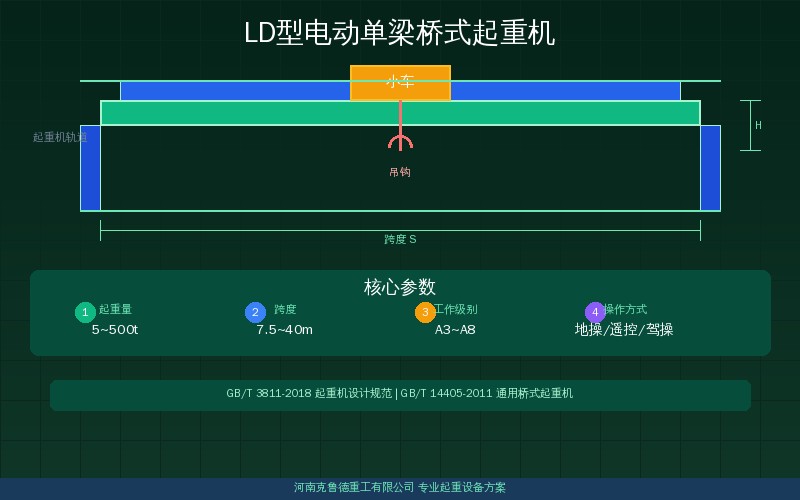

LD型电动单梁桥式起重机安装调试流程：主梁端梁组装葫芦就位与载荷试验

• 轨道复测：轨距偏差与标高按验收允差逐项核对
• 组装吊装：主梁端梁先地面拼装，整机一次吊装就位
• 葫芦就位：电动葫芦小车从主梁端部推入轨道再穿绳
• 试验收尾：空载、静载动载三级试验全过才算交付

一、安装前轨道复测与条件确认

LD型电动单梁桥式起重机安装在厂房的吊车梁轨道上，装车前先把轨道复测做完。轨道跨距（大车轨距）偏差、轨顶标高、接头错位三项要按验收允差核对，具体允许值可以对照起重机轨道安装与验收标准——接头错位轨距偏差标高允许值速查执行：轨距偏差控制在±5mm内、轨道接头错位不大于2mm、同一截面轨顶标高差不超10mm。偏差超标的轨道先调整到位再吊装，别把问题带到整机上。

按GB 50278-2010《起重设备安装工程施工及验收规范》的要求，安装单位要先确认厂房条件：轨道梁混凝土强度、轨道压板紧固、行程两端挡板与缓冲器完好，现场照明和电源容量也要够。安装施工告知与监检按TSG Q7016-2016执行。5t~10t的LD型常用P38或P43轨道，20t级用P50轨道，电源进线按起升电机加运行电机的总功率配置，常规LD型配380V三相电源即可满足。

行业老手说，复测时拿钢卷尺加弹簧秤拉轨距最准，直接量容易差出3mm以上。两条轨道的轨距偏差、同一截面轨顶标高差都要记在安装记录里，测完和轨道厂家给的出厂偏差表对一遍，对不上就先处理轨道，这一道工序省了，后面啃轨、轮缘磨损全找回来。

二、主梁端梁地面组装与整机吊装

LD型的主梁与端梁通常用高强度螺栓连接，出厂时分件运输，现场组装先在地面完成。主梁放平垫稳，把两端端梁吊起对位，螺栓按先中间后两端的顺序分2~3次预紧，最后用扭力扳手按设计力矩终拧，10.9S级螺栓的预紧扭矩按规格查表执行，端梁上的车轮组和缓冲器在组装前先检查一遍。

组装完成后复测两项尺寸：主梁跨中上拱度和端梁对角线差。上拱度不足会出现小车爬坡吃力、定位不准的问题，出厂主梁一般已预留S/1000左右的上拱，现场主要复核有没有在运输中变形；对角线差超差说明桥架歪斜，装到轨道上会啃轨，超过允差要松开连接重新调整。

整机吊装用汽车吊按桥架重量选吨位，5t~10t的LD型桥架约1.5t~3t，配16t~25t汽车吊即可；20t级桥架约4t~6t，建议用25t~50t汽车吊并留出1.5倍以上的安全余量。吊点选在主梁两端1/4跨度处对称捆绑，起吊离地200mm悬停检查水平，确认无偏斜再缓慢就位到轨道上，落位后装好车轮防脱挡板。

行业老手说，端梁与主梁的连接螺栓终拧后隔半天再复紧一遍力矩，运输振动会让螺栓松一点，二次复紧能避免试车时连接处出异响。高强度螺栓按GB/T 1228-2006的预紧工艺执行，连接面涂防锈油后再装配，杜绝用普通扳手凭手感拧紧。

三、电动葫芦与小车安装就位

LD型的起升机构是CD1型或MD1型电动葫芦，葫芦连同运行小车从主梁端部推上工字钢轨道。就位前先检查小车车轮与主梁下翼缘轨道的配合间隙，四轮要同时贴轨，有一轮悬空就会在运行时颠簸；葫芦就位后装好防坠装置和缓冲挡块，再穿绕钢丝绳、接好限位线。

钢丝绳穿绕、起升高度限位与断火限位的调整方法，可以参考CD1/MD1电动葫芦安装调试要点：主机吊装钢丝绳穿绕与限位调整方法逐项操作。穿绕后的钢丝绳外观检查按GB/T 5972-2023的报废标准执行。CD1型单速用于普通吊运，MD1型带慢速档，就位安装时把控制箱接线和遥控器对码一起做完，避免试车时才发现缺相或者遥控失灵。

行业老手说，葫芦小车推上轨道后先用手盘动小车走几个来回，感受有没有卡滞点。轨道接头焊缝磨平、轨道面涂一层薄润滑油，小车跑起来顺了再通电，能省掉后面一大半的调试时间；吊钩滑轮组加注润滑脂，导绳器与钢丝绳间隙调整到不磨绳圈为准。

四、电气接线与安全装置调试

电气部分按主电路与控制电路分开接线。主电路供起升电机和运行电机，控制电路走按钮盒或遥控器，全部接线完成后用500V兆欧表测绝缘电阻，主回路对地绝缘不低于1MΩ，保护接地电阻不大于4Ω，这两项不合格不能送电，通电前还要核对相序，防止起升方向反了直接顶坏限位。

安全装置逐件调试：起升高度限位器在吊钩升到最高点前动作断电，吊钩上极限与小车架底部净空不小于100mm；大车行程限位器在两端的轨道挡板前动作；超载限制器按额定起重量设定，以10t机型为例，载荷到11t必须报警并切断起升上升方向，安全装置配置与试验要求按GB/T 6067.1-2010执行。急停按钮、失压保护和零位保护都要实际动作一遍，不是接上线就行。

克鲁德技术团队在出厂前对LD型整机做空载动作验证：起升、大车、小车三个机构正反向各走一遍，确认制动器开闭正常、无异常声响后再打包发运，现场安装调试时重点核对运输后螺栓有无松动、接线有无脱落即可。试车时若发现制动下滑量偏大，先检查制动器间隙，别急着调弹簧压力。

整机送电试车前，克鲁德技术团队还会把控制柜内的接线端子逐排紧固一遍，检查接触器、继电器有无运输中松脱，变频器或双速电机的参数按铭牌核对，葫芦的起升、下降两个方向各点动一次确认无异常后再进入连续试车，这套检查单与出厂记录一起随设备交付，现场调试可以直接按表核对，减少漏项。

五、空载静载动载试验与验收交付

三级试验按顺序做，不能跳级。先是空载试验：起升机构全程升降2~3次，大车小车沿全长走几个来回，各限位器动作正常、制动器无下滑、运行无啃轨异响就算通过；空载不合格直接排除机械和电气问题，别急着加载。

再是静载试验：静载与动载的加载程序按GB/T 5905-2011执行，起吊1.25倍额定载荷，吊离地面100mm悬停10分钟，观察主梁下挠和焊缝情况，卸载后检查主梁有无永久变形；5t的LD型静载吊6.25t，10t的静载吊12.5t，20t的静载吊25t，配重块要对称布置。悬停期间安排专人看守载荷两侧，防止人员从吊物下方穿行，卸载后测量跨中挠度回弹量并做好记录。静载合格后做动载试验：1.1倍额定载荷反复起升下降并运行大车小车，每种工况重复2~3次，制动平稳、无溜钩即可，试验倍数与判定细节可对照桥式起重机静载试验动载试验怎么做？QD型试重倍数与合格判定速查参考。

行业老手说，静载试验时人站在主梁端头看下挠最直观，跨中垫一块钢板、放百分表读数，比肉眼估可靠得多。试验全部合格后整理安装记录、试验报告和出厂资料，按TSG 51-2023的要求办理使用登记，资料齐全才具备交付条件，河南鸿升起重机和河南克鲁德重工在交付时都会附带完整的试车记录单。

常见问题解答

问：LD型电动单梁桥式起重机主梁和端梁怎么连接最稳妥？
答：LD型主梁与端梁一般用高强度螺栓连接，现场把端梁吊起对位，螺栓按先中间后两端的顺序分两到三次预紧，最后用扭力扳手按设计力矩终拧。连接前把结合面清理干净，连接后复测主梁上拱度和对角线差，两项都在允差内才算稳妥，螺栓连接也方便以后搬迁拆装。

问：LD型电动单梁桥式起重机安装前必须办理施工告知吗？
答：必须办理。按特种设备管理要求，起重机械安装属于需告知的施工行为，安装单位开工前要书面向设区的市级特种设备监督管理部门告知，并接受安装监督检验，合格并取得使用登记证后才能投入使用。办理告知要提供安装许可资质、施工方案和人员证件，未告知就施工会被责令整改处罚。

问：LD型单梁桥式起重机整机安装调试一般需要几天？
答：正常情况2~4天能完成：轨道复测和场地准备用1天，主梁端梁组装与吊装就位用1天，电动葫芦安装、接线和安全装置调试用1天，空载静载动载三级试验收尾用1天。如果厂房轨道偏差大需要先调整轨道，或者葫芦需要返厂处理，工期会延长到5~7天，提前把轨道复测做好是控制工期的关键。

问：LD型电动单梁桥式起重机大车轨道用哪种型号合适？
答：5t~10t的LD型常用P38或P43起重机轨道，20t级建议用P50轨道。轨道型号要和轮压匹配，轨道过小会把轨顶压出凹坑，过大则浪费安装成本。选型时还要核对吊车梁的承载能力，轨距偏差和标高调整参照轨道安装验收标准执行，露天使用的要选带防锈涂层的轨道。

安装调试是起重机交付前最后一道关口，轨道复测、主梁组装、葫芦就位、电气调试、载荷试验五步走扎实了，设备用起来才省心。如果你在LD型或其他型号起重机的安装调试中遇到过拿不准的问题，欢迎在评论区留言交流，也可以把文章转给安装班组的同事一起对照检查，让每一台起重机都稳稳当当交付投产。
