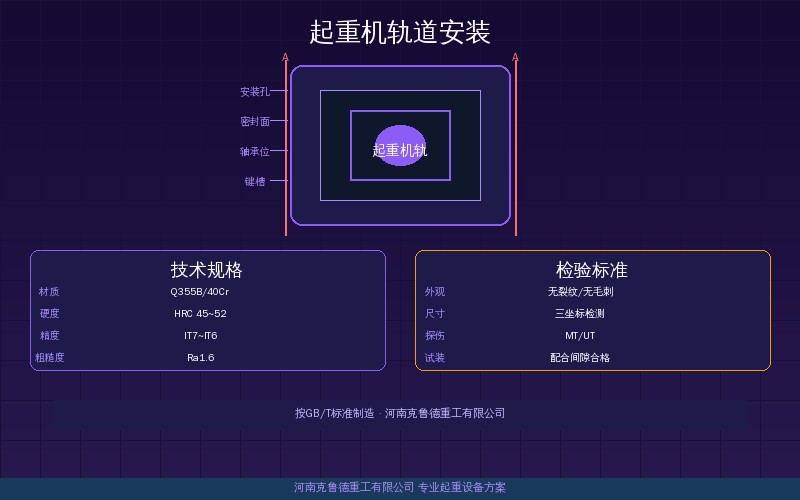

起重机轨道安装与验收标准——接头错位轨距偏差标高允许值速查

• 接头错位——垂直/水平≤1mm，间隙冬2~4mm夏4~6mm
• 轨距偏差——±5mm标准，>±10mm报警需调整
• 标高偏差——同截面高差≤5mm，全长累计≤±10mm

一、轨道接头错位与允许值

轨道接头是起重机轨道最薄弱的环节，也是日常检查的重点部位。按GB/T 3811和GB 6067.1标准，轨道接头错位量必须控制在特定范围内——垂直方向错位≤1mm，水平方向错位≤1mm，接头间隙冬季2~4mm、夏季4~6mm（与安装温度直接相关）。当接头错位超过2mm时，起重机车轮通过接头处会产生明显冲击，长期积累将加速车轮轮缘磨损和轴承疲劳。克鲁德技术团队在安装项目中实测发现，接头错位从2mm增大到5mm时，车轮通过时的冲击加速度增加约2.3倍。

接头错位的测量方法：用钢直尺和塞尺在轨道接头处分别测量垂直和水平方向的高低差。$起重机轨道维护与故障处理——啃轨变形磨损修复指南$ 中提到，同一截面两条轨道的高度差不应超过5mm。如果接头处出现裂纹、塌陷或螺栓松动，须立即停车整改。

二、轨距偏差与轨道直线度标准

轨距（两根轨道中心线之间的距离）偏差是第二大关键指标。按GB/T 3811-2008规定，轨道跨距偏差允许±5mm，且同一运行长度内变化应平缓过渡。当轨距偏差超过±10mm时，起重机大车车轮会出现明显啃轨现象——轮缘与轨道侧面摩擦产生刺耳噪音，轮缘磨损速度加快约3~5倍。

轨道直线度每10m长度内偏差不应超过±2mm，全长范围内最大偏差不应大于±15mm。直线度测量可用拉钢丝法——在轨道两端拉直径0.5mm的钢丝，测量轨道侧面与钢丝的距离。$起重机轨道类型怎么选？工字钢轻轨起重轨方钢四种规格与适用场景对照$ 中提到，轨道安装前必须检查基础混凝土强度达到设计值的85%以上，轨道垫板应平整且标高一致。

三、轨道标高偏差与水平度要求

轨道标高（轨道顶面高度）偏差直接影响起重机的平稳运行。同一跨内同截面两条轨道标高差不应超过5mm；沿长度方向，单根轨道标高的变化应平缓，相邻柱距间高差不应超过5mm。全长度范围累计标高偏差不应超过±10mm。如果轨道标高偏差过大，起重机大车会出现一侧车轮悬空、载荷分布不均等问题，严重时可能导致整机倾斜。

轨道标高测量使用水准仪，在每根轨道柱距处设置测量点。钢轨垫板下的调整垫片应采用不锈钢或经防锈处理的钢垫片，每组垫片数量不超过3片，总厚度不超过10mm。这里有一个经常被忽略的细节——$起重机轨道安装要点：标准规范流程与施工注意事项$ 强调，同一跨内左右轨道的相对高度差在安装前就应该通过基础标高控制来保证，不能完全依赖垫片调平。

四、轨道规格与连接件选配

起重机大车轨道主要有三类：P系列轻轨（P38/P43/P50）用于中小吨位通用桥式起重机，QU系列起重轨（QU70/QU80/QU100/QU120）用于大吨位或重载工况，方钢轨道（50×50~80×80mm）用于小车轨道。轨道选型需匹配起重机的最大轮压——P43轨可用于最大轮压≤150kN的工况，QU70轨可用于≤250kN，QU100轨可用于≤500kN。

轨道连接件包括鱼尾板（轨道接头连接）、WJK型轨道压板（固定轨道于吊车梁）、弹性扣件（减振）和防松螺栓。每根轨道长度通常为12.5m或25m标准段，接头处须留伸缩缝以适应热胀冷缩。克鲁德技术团队在安装施工中要求所有轨道压板螺栓按8.8级强度标准拧紧，扭矩按M16=150~180N·m执行，安装后8小时内复测一次残余扭矩。

五、轨道日常检查与维护标准

轨道日常检查分为三级：每日检查由司机在班前对轨道接头、压板螺栓和轨道表面进行目视检查；每月检查由机械员配合测量轨距、标高和直线度偏差；每年由安全责任人组织全面检测，包括轨道基础沉降观测和焊缝探伤抽查。

• 每日检查——接头有无裂纹、压板是否松动、轨道表面有无剥落或压溃、轨道上有无异物
• 每月检查——轨距偏差测量、标高复测、直线度检查、车轮轮缘磨损测量、压板螺栓力矩复测
• 年度检查——基础沉降观测（纵向≤5mm/10m）、焊缝磁粉探伤、轨道磨损量测量（轨头磨损≤10mm为允许）

当出现以下情况之一时，轨道必须立即停止使用并更换：轨头磨损深度超过10mm或宽度磨损超过15mm；轨道出现裂纹或断裂；轨道接头处金属疲劳剥落；轨道基础沉降导致标高偏差超过±20mm且无法通过垫片调平。按GB 6067.1规定，室外段轨道每2年进行一次全面安全检验，室内段每4年一次。

常见问题解答

问：起重机轨道接头间隙冬季和夏季为什么不一样？
答：钢材线膨胀系数约为0.012mm/(m·℃)，一根25m长的轨道从冬季-10℃到夏季40℃温差50℃，膨胀量约15mm。因此冬季安装时接头预留2~4mm间隙，夏季安装时预留4~6mm，确保温度变化时轨道既不被挤压变形也不会拉出过大间隙。

问：轨距偏差超过±10mm会引起什么后果？
答：轨距偏差超过±10mm时，起重机大车车轮必然出现啃轨现象。车轮轮缘与轨道侧面摩擦产生高温和刺耳噪音，轮缘磨损速度从正常约0.1mm/月增大到0.3~0.5mm/月。长期运行还可能导致车轮轮缘断裂或脱轨事故。

问：新装轨道验收时需要做哪些测量？
答：验收时需逐项测量：轨距（每3m一个测点）、轨高差（同截面左右轨）、接头错位（每处接头垂直和水平方向）、直线度（拉钢丝法）、标高（水准仪每柱距测点），以及压板螺栓力矩抽查。所有数据记录在验收表中存档。

问：起重机运行中出现啃轨怎么判断问题出在轨道还是车轮？
答：判断方法：先检查轨距偏差和直线度——如果数据超标则轨道问题是主因；如果轨道数据正常，检查车轮轮缘磨损状态和车轮踏面椭圆度。一个简单的现场判断法：起重机在全长范围内均匀啃轨一般偏轨道问题，只在特定位置啃轨偏车轮问题。

问：QU70和QU100轨分别适用于多大吨位的起重机？
答：QU70轨适用于最大轮压≤300kN的工况，对应QD型桥式起重机约32~50t级别；QU100轨适用于最大轮压≤600kN的工况，对应QD型75~100t级别。选型时需对照起重机厂家提供的端梁轮压参数，确保轨道承载能力至少留有15%的安全余量。

• 接头错位——垂直/水平≤1mm，间隙冬2~4mm夏4~6mm
• 轨距偏差——±5mm标准，>±10mm报警需调整
• 标高偏差——同截面高差≤5mm，全长累计≤±10mm
