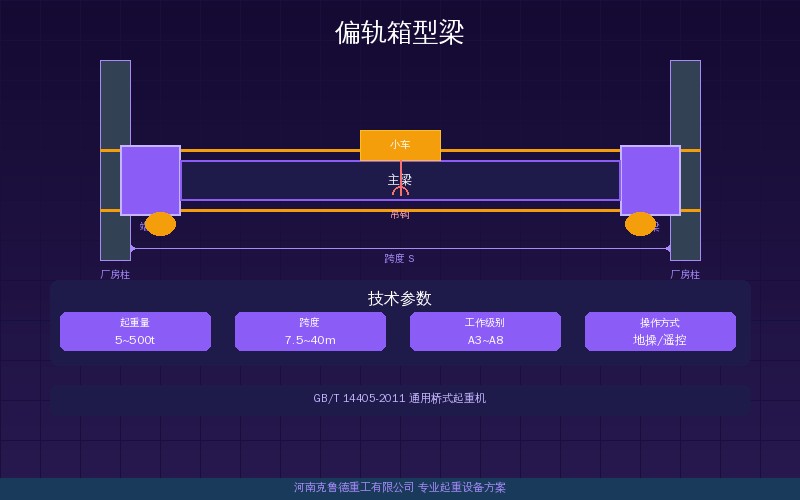

起重机主梁正轨与偏轨箱型梁结构设计：轨道布置与主副腹板配置

• 正轨箱型梁：轨道对中腹板，通用桥式首选
• 偏轨箱型梁：轨道偏置，冶金重载优先
• 高跨比：正轨1/14~1/18，偏轨1/12~1/15
• 轨道偏心距：不超过翼缘宽度的1/3

一、主要结构参数总览

主梁结构设计的第一步是定小车轨道布置方式。轨道中心线正对腹板中心线，叫正轨箱型梁；轨道中心线偏向主腹板一侧，叫偏轨箱型梁。两种方案在腹板配置、高跨比、抗扭要求和适用工况上差别明显，下表是核心参数对照。选型的本质是先判断载荷是否对称：吊钩吊运的载荷重心始终落在小车中心，轨道对中腹板即可；抓斗、电磁盘、钢水包这类偏心吊具产生的附加扭矩大，轨道必须偏置并由主腹板加强。

通用吊钩工况优先考虑正轨箱型梁，冶金、抓斗等频繁重载工况优先考虑偏轨箱型梁。GB/T 14405-2011《通用桥式起重机》对正轨箱型梁的截面和刚度给出基准要求，冶金起重机按GB/T 29560-2013配套偏轨结构。克鲁德技术团队在方案评审中按轨道偏心距不超过翼缘宽度1/3控制偏轨梁的扭矩水平，实测同吨位下主腹板应力比正轨梁低约8%。

箱型截面的高跨比、翼缘宽厚比和腹板高厚比如何取值，可参考起重机主梁箱型截面参数速查：高跨比翼缘宽厚比腹板高厚比和设计实例，那篇按5t到320t各档吨位给出了完整设计实例，主梁截面高度按跨度的1/14~1/18选取，翼缘宽厚比控制在允许值的0.8倍以内，方便设计人员直接套用。

二、正轨箱型梁结构设计要点

正轨箱型梁的轨道中心线与腹板中心线重合，小车轮压经翼缘板直接传给两侧腹板，两腹板受力对称，主梁基本不受扭。这种结构制造工艺简单，两条腹板下料、拼装、焊接一致性好，通用桥式起重机QD型5~320t几乎全部采用正轨方案。

高跨比取1/14~1/18，腹板厚度按轮压和跨中弯矩确定，常用6~12mm。跨中上拱度取跨度的1/1000~1/500，按二次抛物线预拱；满载挠度按GB/T 3811-2008控制，A4~A6级不超过S/800。行业老手说，正轨梁的疲劳问题大多出在腹板与翼缘的角焊缝，焊脚尺寸别小于腹板厚度的0.7倍。

轨道固定用WJK型压板或焊接压板，间距500~600mm，轨道接头错位不超过1mm。小车轨道用方钢或QU系列起重轨，具体匹配见起重机小车轨道选型指南——方钢轨道型号与安装规范对照。轨道压板螺栓用8.8级，预紧力矩按M16取150~180N·m。

三、偏轨箱型梁结构设计要点

偏轨箱型梁的轨道中心线向主腹板一侧偏移，小车轮压大部分由主腹板承担，主腹板通常比副腹板厚2~4mm，形成厚主腹板加薄副腹板的不对称截面。轨道偏置使主梁承受偏心载荷产生的扭矩，抗扭设计是偏轨梁的核心。以50t冶金桥式起重机为例，主腹板取14mm、副腹板取10mm，偏心距控制在翼缘宽度的1/3以内，跨中截面抗扭惯性矩比等厚正轨梁高约35%，这是偏轨方案在重级工况下立足的根本。

抗扭措施靠三件套：横隔板、纵向加劲肋和封闭截面。横隔板间距取1.5~2.0m，腹板高厚比h₀/δ大于80时加横向加劲肋，大于160时横向加纵向加劲肋，具体配置按起重机主梁腹板加劲肋配置规范：h₀/δ比值判定与横向纵向间距参数速查执行。偏轨梁高跨比取1/12~1/15，比正轨梁大10%左右，用于补偿扭矩产生的附加应力。

偏轨箱型梁多用于冶金、抓斗等频繁重载工况。QDY型冶金桥式起重机5~100t、QZ型抓斗桥式起重机5~50t是典型应用，工作级别A6~A8，按GB/T 29560-2013和JB/T 5663设计。偏轨结构还便于在主梁内侧布置走台、电缆桥架和隔热层，冶金车间的高温辐射工况尤其受益。行业老手说，偏轨梁最怕隔板间距过大，扭矩一上来腹板就鼓包。

四、参数间的关联关系

轨道偏心距与扭矩直接相关。偏心距e越大，扭矩T等于P乘e越大，主腹板附加应力越高，一般控制偏心距不超过翼缘宽度的1/3。克鲁德重工在生产中对QD型改偏轨方案做过实测，偏心距从20mm加到40mm，主腹板应力增幅约15%，焊缝超声抽检频次必须同步提高。

腹板高厚比h₀/δ与加劲肋配置联动。h₀/δ不超过80可不设加劲肋，80~160设横向加劲肋，超过160加纵向加劲肋，超过240再加短加劲肋。δ偏薄时增加加劲肋数量比直接加厚腹板更经济，可节省钢材8%~12%。行业老手说，偏心距超过翼缘宽度一半的偏轨梁，主梁扭矩基本压不住。

高跨比与挠度控制互相制约。高跨比取大，梁高更大挠度更小，但占净空、增自重；取小则省材但需加大预拱。A7~A8重级工况许用挠度S/1000，比A4~A6的S/800更严格，所以冶金偏轨梁宁可高跨比取1/12。跨中上拱度按跨度的1/1000~1/500预起拱，与满载挠度叠加后主梁仍保持微拱状态，吊钩中心线偏移量控制在5mm以内。

五、选型建议

通用吊钩、间歇作业、标准厂房，选正轨箱型梁。制造简单、造价低、维修方便，QD型5~320t全系列成熟方案，交货周期比偏轨梁短15~20天，设计寿命按20年计。跨度22.5m的10t桥式起重机，正轨梁方案比偏轨梁方案节省主梁用钢约8%，普通厂房净高6m以内完全够用。

冶金、铸造、抓斗、电磁等频繁重载工况，选偏轨箱型梁。抗扭能力、隔热走台布置、A6~A8工作级别的疲劳寿命都更匹配，虽然制造成本高10%~15%，但长期可靠性更好。投用后按TSG Q7015-2016每2年做一次定期检验，主腹板焊缝重点核查。

拿不准时按三个条件判断：起重量大于50t且工作级别A7以上，优先偏轨；轨道需要偏心布置给走台让位，优先偏轨；其余情况默认正轨。结构形式选择还受制造能力影响，可对照起重机桁架式主梁结构形式对照：三角形梯形空腹平行弦四种方案怎么选一起评估。同样22.5m跨度、10t起重量，正轨箱型梁用钢约9.8t，偏轨箱型梁约10.6t，桁架式主梁约7.2t但抗扭弱，三种方案各有所长，按吊具偏心程度和制造条件取舍。

常见问题解答

主梁结构设计选正轨还是偏轨，关键看工况和吨位，拿不准可以先把起重量、工作级别、厂房净高三个参数列出来对照。欢迎在评论区留言交流你的选型案例，也欢迎联系克鲁德技术团队索取正轨与偏轨箱型梁的截面设计对照表，我们按实测数据帮你复核偏心距和腹板配置。选型不是小事，等您准备好了我们再细聊。
