起重机小车轨道选型指南——方钢轨道型号与安装规范对照

小车轨道型号规格对照

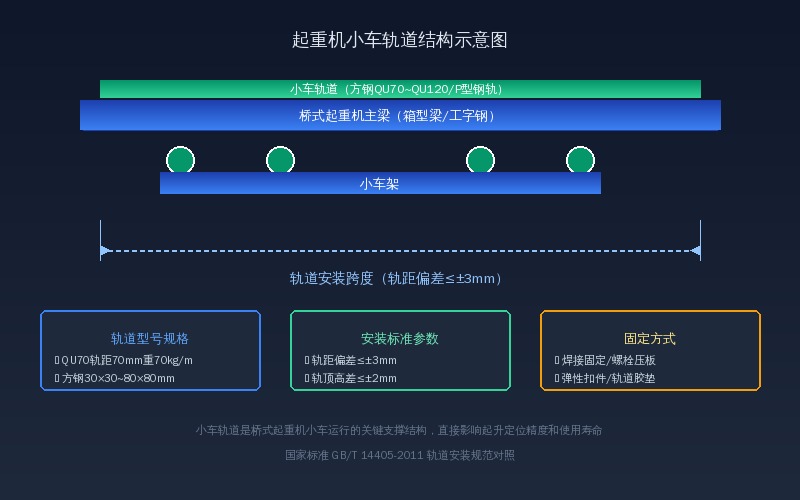

小车轨道通常采用方钢或轻型钢轨两种形式。方钢轨道适用于双梁桥式起重机，规格从30mm×30mm到80mm×80mm共6个标准型号，材质选用Q235B或Q345B碳素结构钢，表面硬度要求HB170~220。轻型钢轨适用于单梁葫芦起重机，常用P38和P43两种规格。行业老手说，50t以上重载桥式起重机建议采用QU70起重轨作为小车轨道，其耐磨性和承载能力优于普通方钢。不同吨位起重机的轨道选型可参考主梁下挠度计算和轮压参数综合确定。

轨道安装精度标准

根据GB/T 14405–2011和GB 50278–2010，小车轨道的安装偏差必须控制在一定范围内：同一截面两根轨道高度差不超过±2mm；轨道中心线与车轮踏面中心线偏差不超过±3mm；轨道接头间隙2~4mm。说实话这些参数看起来不算严格，但实际安装中要同时满足全部要求的确需要经验。很多安装队只盯轨距却忽略了轨面水平度，导致小车运行跑偏。轨道与主梁的固定方式有焊接（适用于50mm以下方钢，焊缝高6~8mm，间距400~600mm）和螺栓压板（用WJK或JB型轨道压板，间距500~700mm）两种，轨道下需铺设5~10mm橡胶垫板缓冲冲击。

轨道接头处理规范

接头是小车轨道最薄弱的环节。温度变化小的室内用对接，间隙2~4mm；温度变化大的场合用45°~60°斜接，能减少车轮通过时的冲击。接头处顶面高度差不得超过0.5mm，侧面错位不超过1mm。鱼尾板用螺栓固定接头两侧，螺栓预紧力矩按M16为80~120N·m、M20为150~200N·m执行。行业老手说，有个客户反映小车运行到跨中时总有异响，我们到现场发现就是轨道接头错位了1.5mm——修平后异响立即消失。

磨损检测与更换标准

长期使用中轨面磨损深度超过原厚度10%或轨头压宽超过原宽5%时应更换。不均匀磨损可采用堆焊或磨削修复，但修复后需重新检测轨道直线度和轨距。高工作级别（A7~A8）建议每季度检查一次，内容包括轨面有无裂纹、用钢尺测量轨距和轨面高度差、用塞尺检查接头间隙、检查轨道压板螺栓是否松动。建议每半年测量一次轨面高度，具体检测方法可参考起重机轨道维护与故障处理指南中的详细流程。

常见故障与处理方法

常见故障包括轨面波浪形磨损、轨道偏移和压板松动三种。

波浪形磨损通常是主梁上盖板局部变形或车轮材质偏硬造成的，需要检查主梁拱度并在波浪段加设轨道垫板补偿。轨道偏移是小车车轮侧向力过大导致的横向位移，需重新校准轨距和直线度。压板松动是高频振动引起的连接疲劳，应定期检查并按规定扭矩复紧。一个简单实用的判断方法是：小车运行中出现周期性颠簸或异响时，80%以上的原因在轨道而非小车本身。

定期检测

定期检测比等故障再修更划算，行业老手说，按时检测轨道并及时微调参数，比轨道出故障引发小车脱轨再大修划算得多。

选型要点与建议

轨道材质必须与车轮材质匹配。合理的硬度差是轨道比车轮低HB20~30，让磨损优先发生在轨道上——更换轨道比更换车轮组经济得多，具体参数可参考起重机车轮组选型指南中的车轮材质数据进行配对设计。轨道安装时必须在跨中预留2~5mm的预拱补偿量，因为主梁在载荷作用下会产生弹性下挠，轨道随之下沉。如果没有预拱，使用一段时间后跨中轨道会形成凹陷区域，小车通过时产生冲击。32t以上重载场合优先选用QU70起重轨。
