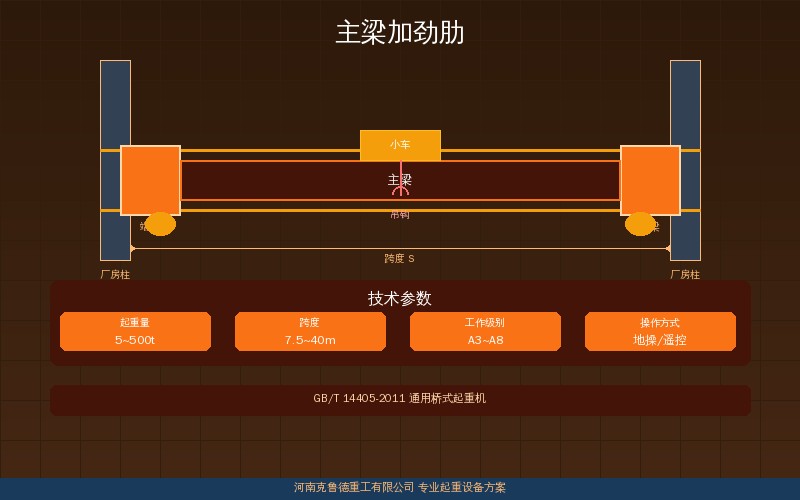

腹板加劲肋间距计算方法——横向纵向配置参数与规范

一、加劲肋设置的判定条件

要不要设加劲肋、设哪种加劲肋，核心看一个指标——腹板高厚比h₀/t_w。这里的h₀是上下翼缘板内壁之间的腹板净高，t_w是腹板厚度。GB/T 3811-2018《起重机设计规范》明确规定按三个区段划分，分别对应不同的加劲肋配置要求。h₀是上下翼缘板内壁之间的腹板净高，t_w是腹板厚度。

注：系数ε = √(235/f_y)，其中f_y为钢材屈服强度。Q235取ε=1.0，Q355取ε=0.81。同样截面尺寸用Q355比Q235更不容易触发加劲肋要求——钢材强度高，截面可以做得更薄。实际设计中换用Q355有时能省去纵向加劲肋，综合成本反而更低。这意味着同样截面用Q355钢材，设计上可以允许更高的高厚比，有时能省去纵向加劲肋的配置。

二、横向加劲肋配置参数

横向加劲肋是垂直焊接在腹板上的条形钢板，作用是分割腹板、提高局部稳定承载力。核心参数有三个：间距、截面尺寸和两端连接方式。间距决定了腹板被分隔的区段大小，截面尺寸影响加劲肋刚度，两端连接方式影响力传递路径。这三个参数在设计时需统筹考虑，依据腹板高厚比和载荷条件逐一确定。

间距要求：横向加劲肋间距a按0.5h₀~2.0h₀取值，且最大间距不超过2h₀。实际设计中按1.0~1.5h₀布置最均衡——太密浪费材料和焊接量，太疏腹板稳定不够。QD10t-22.5m主梁算例中，腹板1200x6mm，加劲肋间距取1650mm，这是行业常用值。QD10t-22.5m主梁算例中腹板1200x6mm，加劲肋间距取1650mm（约1.38h₀），这是行业经验值。QD10t-22.5m主梁算例中腹板1200x6mm，加劲肋间距取1650mm（约1.38h₀），这是行业经验值，推荐直接参考。

截面尺寸：双侧配置时横向加劲肋外伸宽度b_s ≥ h₀/30+40mm，厚度t_s ≥ b_s/15。常用规格是L75x75x6~L100x100x10角钢或同尺寸钢板条。行业老手说，加劲肋厚度取6~8mm就够用，取10mm以上焊接量翻倍但稳定提升很有限。行业老手说加劲肋厚度取6~8mm就够用，取10mm以上焊接量翻倍但稳定提升很有限。行业老手说，取8mm以上虽然安全余量大但焊接变形控制难，6~8mm是黄金区间。

三、纵向加劲肋配置规则

当h₀/t_w >当h₀/t_w > 160ε时，单靠横向加劲肋不足以保证腹板稳定，要在腹板受压区增加纵向加劲肋。纵向加劲肋沿梁跨度方向通长布置，位置在腹板高度方向距受压翼缘约0.2h₀处，这块区域正是腹板弯曲压应力最大的位置。纵向加劲肋与横向加劲肋协同工作，共同抵抗腹板局部失稳。纵向加劲肋的截面惯性矩有明确的计算公式：当a/h₀≤0.85时I_z≥1.5h₀t_w³，当a/h₀>0.85时公式更复杂，但对大多数主梁用L80x80x8~L100x100x10角钢做纵向加劲肋都能满足要求。

对大多数主梁用L80x80x8~L100x100x10角钢做纵向加劲肋都能满足要求。前两年有台QD20t-28.5m主梁设计，腹板1800x8mm，按规范需同时设横向加劲肋和距上翼缘360mm处纵向加劲肋。安装后满载挠度仅19.8mm，疲劳寿命预期比不加纵向方案高40%。安装后满载挠度仅19.8mm，疲劳寿命预期比不加纵向方案高40%。这些参数在选型时应统筹考虑，确保制动效果稳定可靠。

四、实际算例与参数对照

以下是三个已验证的主梁设计算例，覆盖10t到25t、22.5m到28.5m跨度范围，展示不同吨位和跨度下的加劲肋配置方案。这些数据来自实际工程设计，涵盖QD10t到25t的典型应用场景，可直接用于初选参考。这些数据来自实际工程设计，可直接用于初选参考。这些参数在选型时应统筹考虑，确保制动效果稳定可靠。

五、焊接与构造要点

加劲肋与腹板的焊接采用角焊缝，焊脚高度取0.5~0.7倍腹板厚度但不小于4mm。横向加劲肋两端与上下翼缘板的连接：受压区必须刨平顶紧或焊接，受拉区不得与受拉翼缘焊接——这是GB/T 3811的硬性规定。详情可参考起重机主梁设计计算指南。这也是防止疲劳开裂的关键构造措施。

行业老手说，加劲肋焊缝有个容易踩的坑——双侧加劲肋应成对布置在腹板两侧并在同一截面对齐。如果错开焊，腹板局部失稳的承载力降低至少30%。说实话，安装时稍不注意就会歪，监理验收时拿激光测距仪一测就能看出来。双侧加劲肋必须成对在腹板两侧同一截面对齐焊接。

还有就是加劲肋端部切角问题。加劲肋与腹板、翼缘板的角焊缝在端部容易产生三向应力集中，所以加劲肋端部应该切15~20mm斜角让焊缝自然过渡。如果切角太小或忘了切，焊缝端部在反复载荷下可能出现疲劳裂纹。如果切角太小或忘了切，焊缝端部在反复载荷下可能出现疲劳裂纹。

加劲肋焊接顺序对主梁变形控制有直接影响。正确的顺序是先焊纵向加劲肋再焊横向加劲肋——纵向加劲肋通长布置、焊接收缩方向一致，后焊横向加劲肋时可以用横向的焊缝收缩来抵消部分纵向变形。如果反过来先焊横向再焊纵向，纵向加劲肋的长焊缝会叠加横向焊缝的残余应力，主梁旁弯明显增大。

加劲肋的焊缝质量检验包括外观检查和超声波探伤两个环节。外观检查主要看焊缝是否饱满、有无咬边和气孔。超声波探伤重点检查加劲肋端部的焊缝质量——这里是应力集中区，最容易出现未熔合或裂纹。GB/T 3811要求加劲肋端部焊缝的探伤比例不低于20%，冶金起重机提高到100%。

对于高腹板大跨度主梁（h₀ > 2000mm），除了横向和纵向加劲肋之外，有时还需要在腹板受压区加设短加劲肋。短加劲肋布置在横向加劲肋之间、纵向加劲肋的受压侧，长度约为横向间距的1/3~1/2。设置短加劲肋后腹板的高厚比限制可以进一步放宽，设计中可以选用更薄的腹板来减轻主梁自重。

本文由克鲁德技术团队编写，设计计算依据GB/T 3811-2018《起重机设计规范》，团队成员在箱型截面设计、加劲肋配置和焊接工艺方面有多年实践经验。详细的加劲肋计算书和焊接工艺指导可通过拨打热线400-086-9590咨询，技术团队提供设计支持。河南克鲁德重工有限公司技术团队提供完整技术资料支持，欢迎致电咨询。河南克鲁德重工有限公司技术团队提供完整技术资料支持，欢迎致电咨询。

技术参数引用自GB/T 3811-2018《起重机设计规范》及太原科技大学起重机设计课程实例数据，加劲肋配置规则经过多个工程项目的实际验证。用户如需完整的参数表或产品样本，欢迎致电400-086-9590咨询获取。
