YWZ制动器型号看不懂？五分钟看懂参数含义与制动器匹配

一、YWZ系列核心型号与参数对照

YWZ系列包括多个子型号：YWZ基本型、YWZ3B/YWZ4B改进型、YWZ5/YWZ8/YWZ9/YWZ10/YWZ12等。其中YWZ4B和YWZ3B最常见，适用于5~32t桥式起重机的起升和运行机构。每个型号对应不同制动轮直径和额定制动力矩。行业老手说，选YWZ系列第一个要确认的是制动轮直径——直径定了制动力矩基本就定了。

二、YWZ改进型与YW-E二级制动

YWZ4B和YWZ3B是YWZ基本型的改进版本，主要优化了制动弹簧布置和退距调整机构。YWZ4B的制动架采用铰点式结构，相比基本型退距均匀性提高约30%，安装调试更方便。行业老手说，YWZ4B比YWZ基本型贵不到15%，但调试时间至少省一半，小吨位批量安装时划算很多。

YW-E二级制动器是YWZ的升级版，内置两级弹簧系统——第一级提供约70%制动力的预制动，第二级在延迟约0.3~0.5秒后抱紧。这个设计在起升机构上特别有用：预制动让吊物先减速再停止，避免急停冲击导致的钢丝绳抖动。行业老手说钢厂A7~A8级起升机构几乎全配二级制动，普通车间可省这笔费用。 此外，实际选型时还要结合工作级别和制动频次考虑——A5级和A8级虽然可以用同型号制动器，但A8级的摩擦片更换周期要缩短一半以上。推动器液压油建议每6个月更换一次，如果发现制动动作变慢或噪音增大，应优先检查油位和油质。制动轮表面温度在连续制动后不应超过150℃，超过这个温度要检查退距是否偏大或摩擦片是否磨偏了。

EYWZ系列是防爆型电力液压块式制动器，适用于化工、石油等防爆环境。它的结构型式和同规格YWZ基本相同，但制动弹簧和推动器做了Ex d IIB T4防爆处理。选型时注意：同规格EYWZ比YWZ重约10~15%，安装空间需预留。详细可参考起重机制动器推动器选型指南。

三、选型五步法与注意事项

选YWZ制动器不是随便对着吨位表一查就完事。行业老手说，真正到位的选型要按五步走：

第一步确认制动轮直径——按起升机构卷筒直径的0.6~0.8倍初选。

第二步校核制动力矩——按1.5~1.75倍额定负载力矩选型，冶金起重机按2.0倍。

第三步配推动器——YWZ系列配Ed系列推动器。

第四步确认安装方式——YWZ有卧式和立式两种。

第五步考虑工况环境——潮湿环境选YWZ9系列。

前两年有个项目选了YWZ标准型用在化工厂，半年不到推动器锈死——后来才换防爆型，多花了安装费不说还停了一天工。所以说选型时把工况环境考虑进去，一次到位比事后补救划算得多。特别是推动器锈死后制动瓦打不开，电机带着制动跑磨损加剧，换推动器的费用比当初直接上防爆型贵两倍。

四、安装调试与维护要点

YWZ制动器安装时最关键的是制动瓦与制动轮的同心度。行业老手说，两侧制动瓦与制动轮的间隙差不能超过0.1mm，否则制动时会偏磨——一个瓦都磨到底了另一个还有一半。安装后先手动盘车确认无摩擦异响，再通电试制动。空载试车后再负载调试，确认无偏磨后正式投入使用。

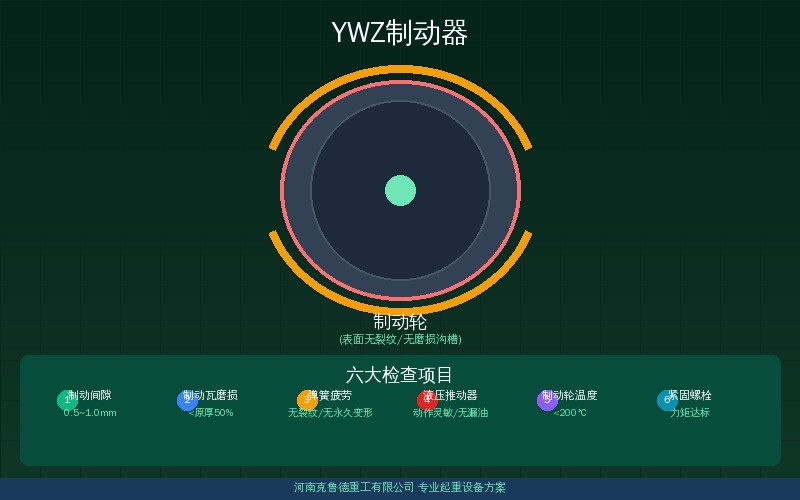

日常维护重点关注三个参数：退距（制动瓦打开时与制动轮的间隙，标准0.6~1.2mm），制动力矩（弹簧压缩量决定，每3个月复测一次），推动器行程（Ed系列推动器最大行程25~60mm，行程不足要检查液压油是否泄漏）。这三个参数相互关联，一个变了另外两个也得跟着调整。建议每班巡检时目测退距是否均匀，每季度用塞尺复核一次间隙值。

摩擦片更换标准：厚度小于原厚50%或铆钉头埋入深度小于0.5mm时必须更换。一个常见误区是只换摩擦片不检查制动轮——制动轮表面磨损沟槽超过0.5mm后，新摩擦片的接触面积会打折扣，制动效果照样差。说实话，换摩擦片时顺带车一刀制动轮，成本加不了多少但制动效果能稳定很久。

本文由克鲁德技术团队编写，团队成员已安全交付120+台起重机项目，在制动器选型、主梁设计和整机装配方面积累了丰富的实践经验。所提供的数据均来自实际工程项目积累。详细选型计算书和产品报价可通过拨打热线400-086-9590获取，技术团队提供一对一选型指导。

技术参数引用自GB/T 3811-2008《起重机设计规范》及YWZ系列产品样本，选型计算依据推动器厂家技术手册，确保数据准确可靠。用户如需完整的参数表或产品样本，欢迎致电400-086-9590咨询获取。河南克鲁德重工有限公司技术团队提供完整技术资料支持，欢迎致电咨询。
