电动葫芦内部结构与工作原理详解

电动葫芦整体结构组成

电动葫芦主要由起升机构、运行机构、电气控制系统和安全保护装置四大模块组成。起升机构是整个系统的核心，承担垂直方向的重物升降任务；运行机构则负责沿工字钢轨道水平移动；电气控制系统为操作者提供精准的按钮和遥控指令响应；安全保护装置则确保在极限工况下及时制动。这四大模块相互配合，共同构成了一台完整的电动葫芦设备。

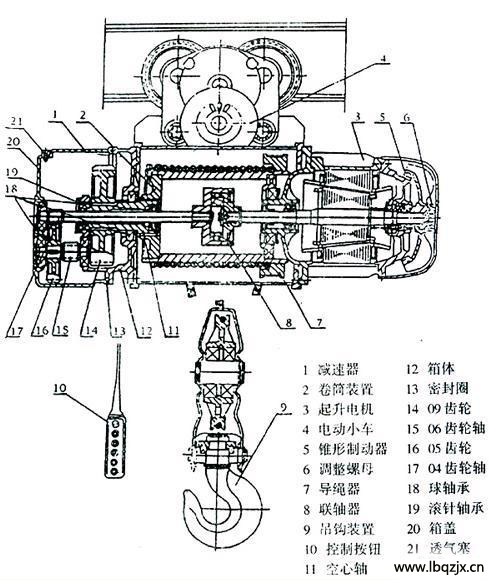

从外观上看，电动葫芦可分为主体机身、电机端盖、减速器壳体、卷筒装置和吊钩组件等主要部分。机身一般采用高强度铸铁或钢板焊接成型，具备良好的抗震性能和密闭防护等级。电动葫芦的基本工作逻辑可以概括为：电能转化为机械能，再转化为提升动能的能量转换过程。电机制动器采用锥形转子结构，在断电后能够自动快速制动，这是电动葫芦区别于普通电机的重要安全特性。

电动葫芦的内部传动链条依次为：电动机→弹性联轴器→减速器→卷筒→钢丝绳→吊钩组。每一个传动环节都经过精密计算和匹配设计，确保能量传递高效且平稳。当操作者按下上升按钮，接触器吸合，三相电源接入锥形转子电机，电机转子在电磁力作用下开始旋转，锥形转子产生的轴向磁拉力克服弹簧制动力，制动轮脱离制动座，电机带动弹性联轴器旋转。此外，电动葫芦还设有导绳器装置，确保钢丝绳在卷筒上整齐排列，避免乱绳和叠绳造成的安全隐患。

关键部件详解与工作原理

电动机是电动葫芦的动力来源，通常采用锥形转子异步电动机。其转子呈锥形设计，定子内腔与之匹配，当电机通电时产生轴向磁拉力，克服弹簧压力使转子轴向移动，制动轮与制动座分离，电机开始运转；断电后磁拉力消失，弹簧推动转子回位，制动轮压紧制动座实现快速制动。这种结构将驱动与制动合为一体，结构紧凑且可靠性极高。电机外壳防护等级不低于IP44，绝缘等级为F级或H级，适应工业环境长期运行需求。

减速器采用行星齿轮传动结构，具有体积小、传动比大、承载能力强等显著优势。电动葫芦用减速器一般为三级齿轮传动，输入级采用高速斜齿轮，中间级和输出级采用行星轮系。齿轮材料选用20CrMnTi或40Cr，经渗碳淬火和磨齿加工，齿面硬度可达HRC58-62。减速器箱体采用HT250灰铸铁铸造，具备良好的减振和散热性能，润滑油推荐使用L-CKD320中负荷工业齿轮油。减速器通过三级齿轮减速，将电机的高速低扭矩转换为低速高扭矩输出，驱动卷筒旋转实现重物起升。

卷筒装置是钢丝绳的缠绕载体，通常采用Q235B或Q345B无缝钢管加工而成。卷筒表面加工有螺旋绳槽，导绳器沿绳槽引导钢丝绳整齐排列，避免乱绳和绳间摩擦。卷筒两端设有挡绳板，钢丝绳在卷筒上的安全圈数不少于3圈，确保吊钩在最低位置时仍有余量。卷筒直径与钢丝绳直径的比值通常为20-25倍，以保证钢丝绳具有良好的弯曲疲劳寿命。

吊钩组是直接与重物接触的部件，由吊钩、吊钩螺母、推力轴承、横梁和滑轮等组成。吊钩材质通常为20号优质碳素钢或DG20Mn合金钢，经模锻成型并进行热处理。吊钩表面不得有裂纹、折叠等缺陷，每年至少进行一次磁粉或着色探伤检查。吊钩危险断面高度磨损超过10%或开口度增加超过15%时必须报废更换。电动葫芦的控制回路包含上升限位、下降限位和超载限制器等多重保护。当吊钩上升至极限位置时，限位开关切断上升接触器，电机停止运转；超载限制器通过传感器实时监测起重量，当超过额定载荷的110%时发出声光报警并切断起升回路。运行电机同样设有限位保护，防止电动葫芦运行至轨道两端时发生脱轨事故。下降操作时电机反向旋转，卷筒释放钢丝绳，重物在重力作用下平稳下降。
