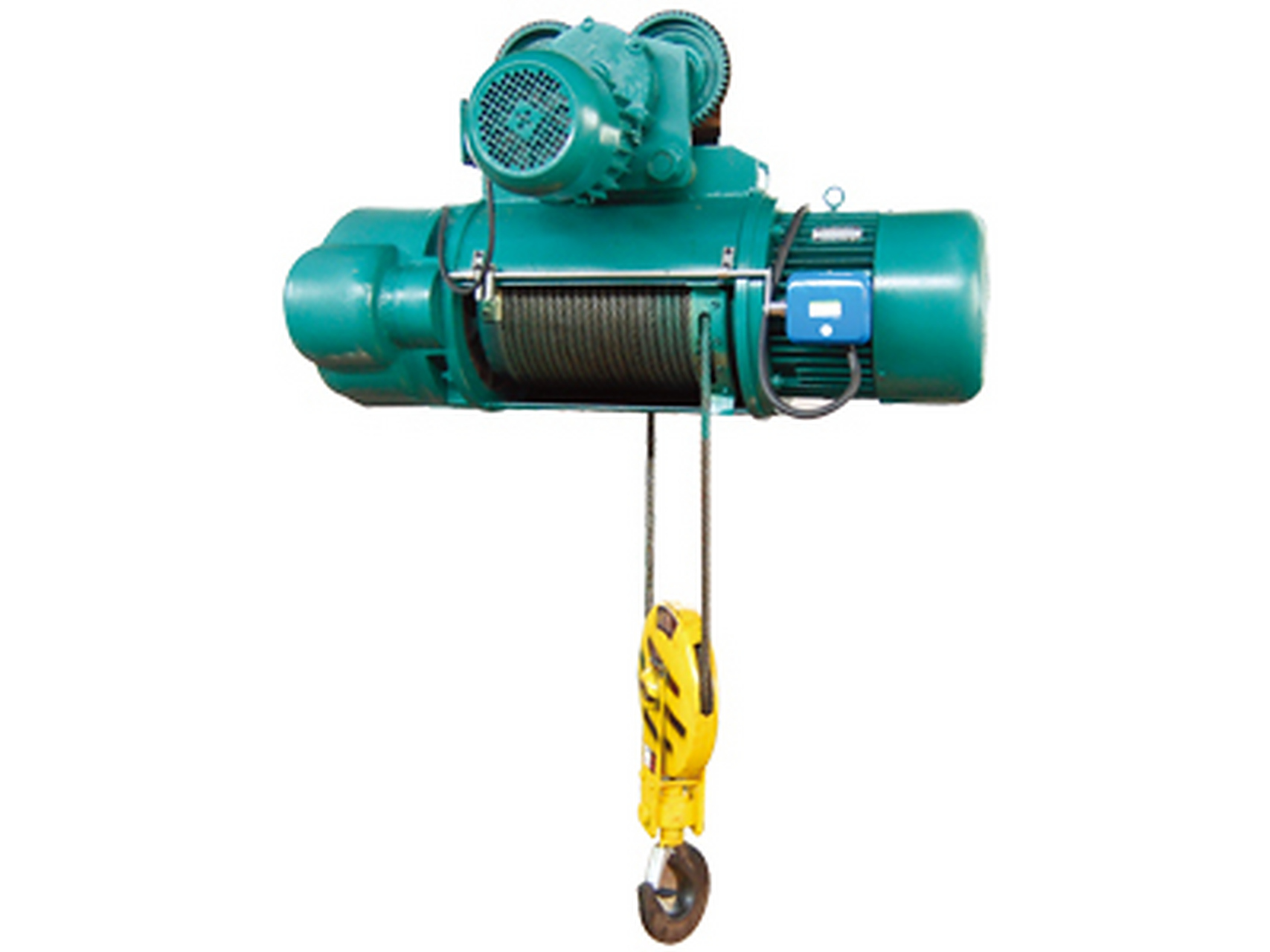

电动葫芦运行机构故障诊断与日常维护要点

故障快速诊断流程

面对电动葫芦运行机构突发故障，建议按照一看二听三测四拆的四步流程依次排查。第一步“看”：观察电动小车行走时有无偏轨、啃轨迹象，轨道面有无明显磨损沟槽，车轮轮缘是否单侧发亮；第二步“听”：启动运行后辨别异响类型，金属摩擦声多指向车轮轴承损坏，周期性撞击声可能与减速器齿轮断齿有关；第三步“测”：用万用表检测驱动电机三相电阻是否平衡，绝缘电阻是否低于0.5MΩ；第四步“拆”：在上述三步确认后，有针对性地拆解检查故障部件。

诊断过程中应重点关注三个维度：机械传动链（电机→联轴器→减速器→车轮）、电气控制回路（接触器→热继电器→电机接线盒）和轨道配合精度（轨距偏差≤±3mm、接头高低差≤1mm）。去年在某化工厂维修时，一台5t电动葫芦反复出现启动冲击问题，按此流程在15分钟内就锁定到减速器输入轴轴承间隙过大——这就是流程化诊断的价值。关于减速器选型可参考本站起重机减速器型号对照速查表，了解不同系列的参数差异。

典型故障案例一：电动葫芦运行机构啃轨与偏轨

💡 行业老手维修经验分享：去年秋天给郑州一家钢构厂处理过一台10t电动葫芦的啃轨问题。厂里反映葫芦从东向西走正常，从西向东就发出刺耳的金属刮擦声，轨道侧面已经磨出1.5mm深的沟槽。到现场后我按四步流程走了一遍——发现主动轮和从动轮的轮径差达到2.8mm，超出JB/T 9008.1-2014标准允许的±0.5mm。拆下来一量，从动轮已经偏磨了1.2mm。换个新轮组再调整车轮水平偏斜到1/1000以内，试车跑了三天没再响。说实话，这种双向往返频繁的工况，轮径磨损不均匀就是早晚的事，定期测量轮径很有必要。

啃轨故障是电动葫芦运行机构最常见的故障之一，其本质是车轮轮缘与轨道侧面发生非正常接触摩擦。主要原因包括：轨道安装精度不足（尤其是工字钢轨道下翼缘宽度公差超标）、车轮组磨损不一致导致轮径差过大、电动葫芦机体偏斜（通过调整车轮垫片可校正），以及轨道连接处高低差超过2mm。排除方法是先测量轨道直线度和轨距，若轨道本身没问题，则重点检查车轮磨损量和轮组安装精度——80%的啃轨问题都出在车轮组上，而非轨道本身。

典型故障案例二：电动葫芦运行机构启动异响与冲击

💡 行业老手齿轮故障处理经验：前年给新乡一家起重配件厂做售后，遇到一台3t电动葫芦启动时”哐”一声响，操作工说用了不到半年就这样，厂里电工换了接触器和制动器都没解决。我拆开减速器一看，二级传动齿轮的齿面有一个1.8mm宽的崩角——明显是热处理硬度不足导致的早期失效。跟厂家协调换了套20CrMnTi渗碳淬火齿轮，齿面硬度做到HRC58~62，到现在两年多了没再坏。搞了几十年起重，坦白讲齿轮早期失效八成都是材质和热处理的问题，别上来就盯着电气查，走弯路费时间。

启动异响和运行冲击常被误判为电气故障，实际上机械传动部件的损伤才是主因。排查顺序建议：先检查减速器齿轮是否出现点蚀、崩角或断齿，再检查联轴器缓冲垫是否老化开裂，最后检查电机输出轴与减速器输入轴的同轴度是否超差。根据GB/T 3811-2008《起重机设计规范》，运行机构的齿轮传动应满足接触疲劳强度和弯曲疲劳强度校核要求。更换齿轮时务必选用原厂配件或符合GB/T 10095-2008标准的高精度齿轮，不能贪便宜用翻新件——有过不少因换到非标齿轮导致二次故障的惨痛教训。

电动葫芦运行机构预防措施

预防性维护是降低电动葫芦运行机构故障率的根本手段。在日常检查层面，操作工每班次启动前应空载运行两个全程，注意聆听运行机构有无异常声响，观察电动小车行走是否平稳。在定期保养层面，每500工作小时检查一次车轮磨损量和轨道接头状态，每1000工作小时更换减速器润滑油（推荐工业齿轮油N220），每2000工作小时拆检驱动电机轴承并补充润滑脂。

除了定期维护，还有三个容易被忽视的预防要点：一是轨道润滑不宜过度——工字钢轨道上加入过多润滑油反而会吸附粉尘形成油泥，加速车轮打滑和偏磨，正确的做法是每季度用煤油清洁轨道工作面后薄涂一层防锈油；二是注意电动葫芦的工作级别匹配，根据GB/T 3811-2008规定，电动葫芦运行机构的工作级别从M3到M6不等，如果实际使用频繁程度超过设计等级，故障率会呈指数级上升；三是建立故障台账制度，对每次维修的故障部位、原因和处理方式做详细记录，积累半年以上的数据就能发现规律性故障，从而有针对性地优化预防策略。河南克鲁德重工曾为一个客户整理过三年的维修记录，发现每年12月到次年2月的低温期，减速器漏油故障率是其他月份的2.3倍，据此建议客户换用低温型密封件，效果很明显。
