起重机滑轮组工作原理与结构参数详解

01 滑轮组工作原理

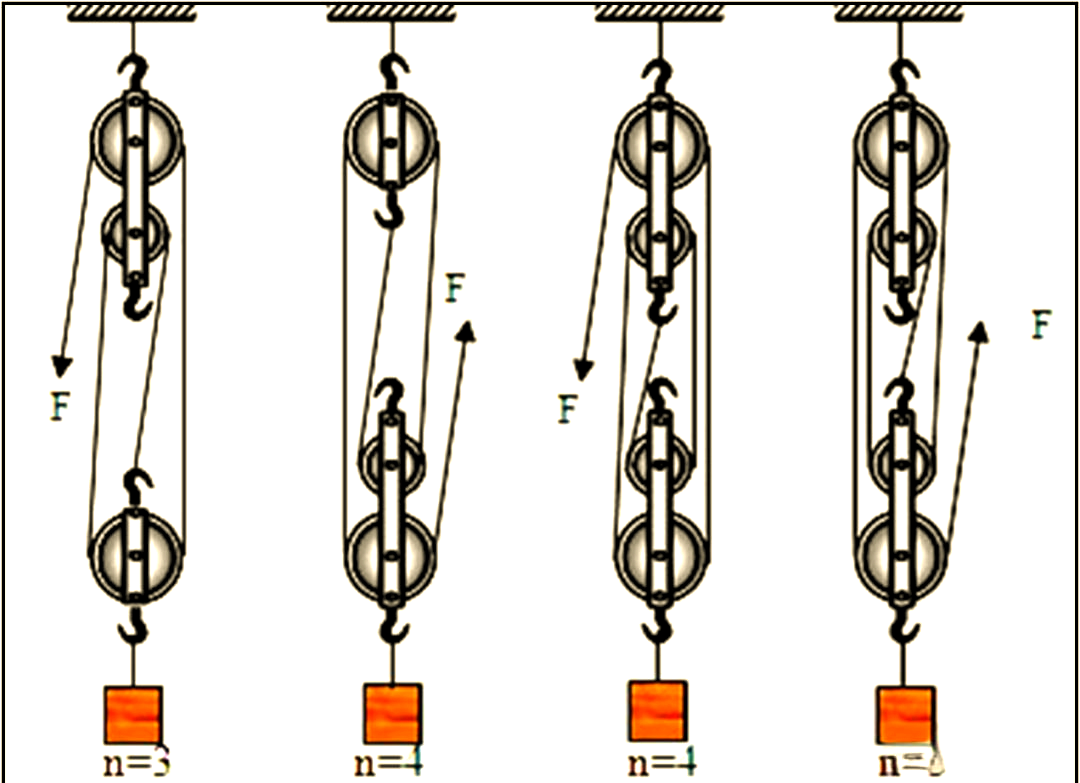

滑轮组由定滑轮和动滑轮共同组成，其本质是一个省力传动系统。钢丝绳从卷筒引出后依次绕过定滑轮和动滑轮上的绳槽，通过改变绕绳方式获得不同的倍率——即钢丝绳分支数与卷筒引出绳数的比值。倍率越大，相同卷筒拉力下能吊起的货物越重，但起升速度相应降低。举个例子，一台10吨起重机配4倍率滑轮组，钢丝绳分支数为8根，每根钢丝绳承受拉力仅约1.25吨；若改用2倍率，每根钢丝绳拉力则升至5吨，对钢丝绳直径要求完全不同。

卷筒转动时，钢丝绳被卷入或放出，动滑轮随吊钩升降。绕绳方式分为顺绕和交叉绕两种：顺绕方式下钢丝绳从卷筒一侧直接进入定滑轮，绕绳角度小、磨损轻，但吊钩偏摆较大；交叉绕绳吊钩对中性好，但钢丝绳与绳槽的夹角增大，摩擦损耗约增加15%。按GB/T 3811-2008《起重机设计规范》要求，倍率选择必须同时满足额定起重量和起升速度两项指标：载荷大选大倍率，效率优先选小倍率。

前两年给一个做钢结构的客户配32吨桥式起重机，对方坚持要6倍率想省钢丝绳直径，结果起升速度降到2.5米每分钟，钢结构安装效率根本跟不上。后来换成4倍率配18毫米钢丝绳，速度提到4米每分钟，工效提升接近60%。这个事说明滑轮组工作原理不是纯理论问题——倍率选型必须和实际工况挂钩，不能光算承载。

02 滑轮组结构组成

滑轮组的结构并不复杂，核心件包括滑轮片、滑轮轴、轴承、绳槽衬垫以及护罩。滑轮片材质通常为ZG310-570铸钢或QT500-7球墨铸铁，绳槽轮廓按GB/T 14405-2011标准加工。绳槽底部圆弧半径关系到钢丝绳的贴合度——半径过小则钢丝绳受挤压应力集中，寿命下降30%以上；半径过大则接触面积小，磨损不均匀。轴承多用双列调心滚子轴承，可承受较大的径向和轴向联合载荷。

定滑轮通常安装在起重小车车架上，作用是将钢丝绳从卷筒引导至吊钩方向并改变受力方向。动滑轮则随吊钩一起升降，承载全部吊重。每个动滑轮片的轮槽数量决定了滑轮组的倍率上限——单槽滑轮用于2倍率和4倍率，双槽滑轮可做到6倍率以上。绳槽衬垫是易损件，一般采用尼龙或聚氨酯材质，厚度6至10毫米，更换周期约6至12个月。

搞这行的人都清楚，滑轮组的均衡梁是一个常被忽视的部件。多倍率滑轮组中，均衡梁连接各动滑轮轴，保证各分支张力均匀。如果均衡梁加工精度不够，各分支拉力差可能达到15%至20%，加剧偏载磨损。去年有个客户的50吨门式起重机就因均衡梁铰孔偏位，导致8根钢丝绳中两根提前断丝——这就是典型的结构细节决定整机可靠性。说实话，我们见过不少用铸钢均衡梁的案例，发现调质处理不到位时常在3000小时左右出现铰孔磨损，换成锻钢件后问题基本消除。

03 滑轮组参数与选型

滑轮组选型需综合考量起重量、起升高度、工作级别和钢丝绳直径四项核心参数，这四项缺一不可。按GB/T 3811-2008，滑轮片直径与钢丝绳直径之比（D/d）是滑轮组设计的第一约束条件：M1至M3级不小于16倍，M4至M5级不小于18倍，M6级以上不小于20倍。D/d越小，钢丝绳弯曲应力越大，疲劳寿命下降越快，这一点在选型时必须重点关注。

倍率选型直接关联起升速度与电机功率。以一台16吨起重机为例：选2倍率时起升速度可达8米每分钟，但电机功率需45千瓦；选4倍率时速度降至4米每分钟，电机功率仅需22千瓦。从TCO角度看，大倍率方案初始投入低——电机小、电控柜小，但作业周期延长带来的人工成本和用电量可能超过初始节省。按TSG Q0002-2008《起重机械安全技术监察规程》，滑轮组绳槽磨损深度不得超过原壁厚的20%，否则必须报废更换。

滑轮片材质选择需匹配工作环境：普通铸钢适用于-20℃至+40℃常规环境，低温冲击韧钢用于-40℃以下的寒冷工况，不锈钢滑轮用于食品和化工车间的防腐蚀场景。不同材质的硬度等级差异可达HB180至HB280，直接影响绳槽的耐磨周期。滑轮组的润滑方式也有讲究——集中润滑系统适合大吨位起重机，工作周期内每100小时注脂一次；独立注油嘴适合中小吨位，每500小时加注2号锂基脂。河南克鲁德重工有限公司在给钢铁厂配套时，统一按M5级工作级别做滑轮组选型校准，D/d比值不低于20倍，具体检修参数可参照爱起重网站发布的《起重机滑轮组装配检修标准》，确保在连续12小时高负荷作业下绳槽磨损可控。
