QZ型抓斗起重机抓斗开闭绳与起升绳的直径匹配方案

一、QZ型抓斗起重机钢丝绳系统概述

QZ型抓斗桥式起重机的钢丝绳系统由两组独立的钢丝绳组成：起升绳和开闭绳。起升绳承担抓斗和物料的全部重量，负责抓斗的升降运动；开闭绳承担抓斗颚板的开闭动作。两组钢丝绳分别由两台独立的起升机构驱动，通过协调控制实现抓斗的升降、开闭和挖掘作业。钢丝绳的直径匹配是抓斗起重机设计中的关键技术问题，直接影响抓斗的工作性能和钢丝绳的使用寿命。

二、起升绳与开闭绳的受力差异

起升绳承受的载荷包括抓斗自重、物料重量和钢丝绳自重，是恒定受力状态。开闭绳在抓斗闭合过程中承受的拉力峰值远大于起升绳，一般约为起升绳拉力的1.5~2.0倍。因此开闭绳的直径通常比起升绳大2~4mm，安全系数也更高。开闭绳的磨损速度明显快于起升绳，主要原因是开闭过程中钢丝绳频繁弯曲、振动和冲击。实践表明开闭绳的更换周期约为起升绳的60%~70%。

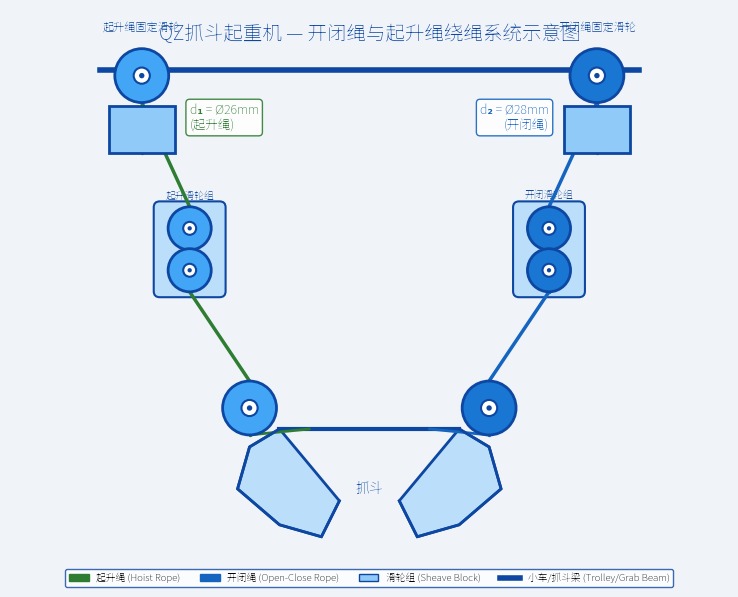

图1：抓斗开闭绳与起升绳绕绳系统示意图

三、直径匹配方案

图2：不同抓斗容量下起升绳与开闭绳直径匹配对照

四、选型注意事项

钢丝绳结构选择应考虑抗扭和耐磨性能。起升绳优先选用6x25Fi+IWR或8x26WS+IWR等抗旋转结构，开闭绳可选用6x19W+IWR以兼顾耐磨性和柔韧性。开闭绳在抓斗闭合瞬间会产生冲击载荷，建议在开闭绳绳头加装减振弹簧或缓冲装置。两组钢丝绳的更换应配对进行，避免新旧绳混合使用导致受力不均。钢丝绳的日常检查应重点观察断丝数量、直径减小率和绳芯挤出情况，开闭绳的检查频次应为起升绳的1.5倍。
