BZD定柱式旋臂起重机回转半径与起重量

一、BZD定柱式旋臂起重机概述

BZD定柱式旋臂起重机是一种围绕固定立柱回转的轻型起重设备，广泛应用于工厂车间、仓库码头、装配线等场所的物料搬运作业。其核心工作原理为：立柱固定于混凝土基础上，旋臂通过回转支承装置绕立柱中心作水平旋转，安装在旋臂上的电动葫芦沿旋臂水平移动，实现覆盖整个扇形区域的吊装作。也可参考ZBH型立柱式折臂吊技术参数与节省空间方相关内容。业。

该机型结构紧凑、占用空间小、操作灵活，尤其适用于工作频率中等、起重量不大但覆盖范围要求广的工况。与桥式起重机相比，BZD旋臂起重机无需轨道和厂房承轨梁，安装成本低，且可在已有厂房内灵活布设，是车间内部物料搬运的经济实用方案。

二、结构组成

BZD旋臂起重机由以下核心部件组成：固定立柱采用厚壁无缝钢管或H型钢制作，底部通过地脚螺栓固定在混凝土地基上，是整机的承力基础。回转支承采用滚动轴承式回转机构，可实现270°或360°连续回转，回转平稳可靠。旋臂采用工字钢或箱型截面梁，一端与回转机构连接，另一端悬挑至工作区域。电动葫芦沿旋臂工字钢下翼缘运行，实现径向移动。此外还配置有起升高度限位、回转角度限位、超载限制器等多重安全装置。

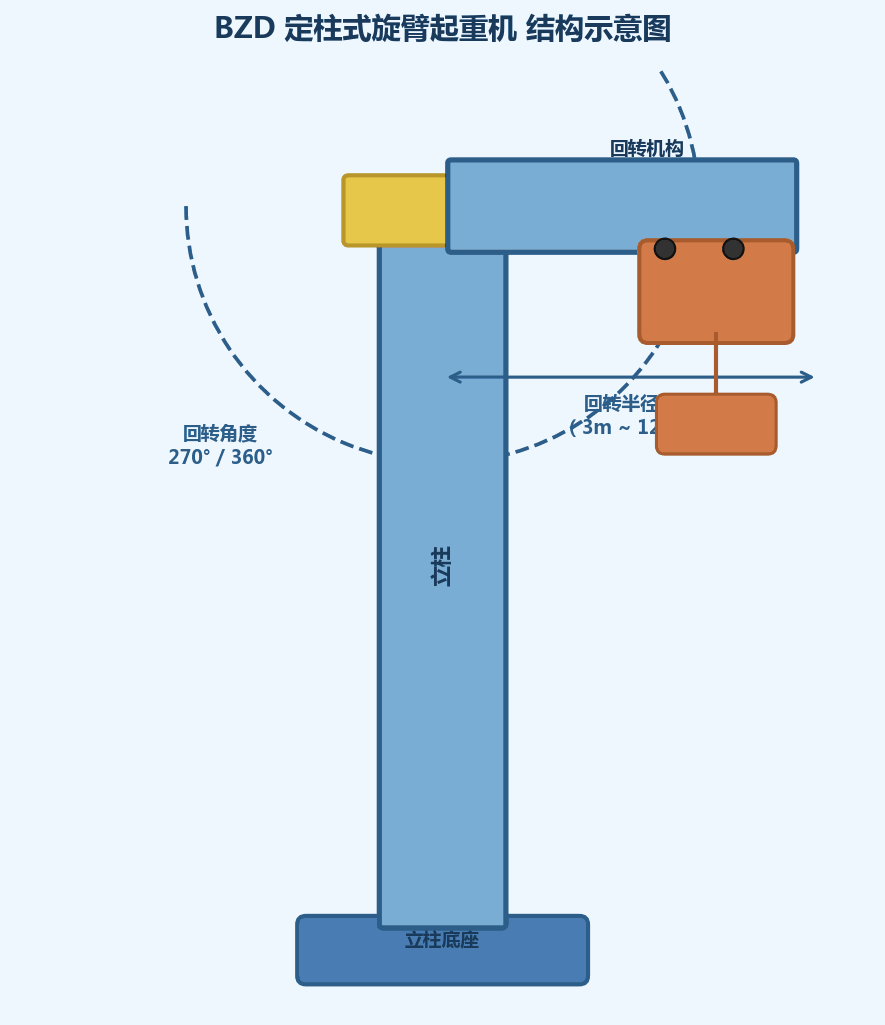

图1：BZD定柱式旋臂起重机结构示意图

三、回转半径与起重量

BZD旋臂起重机的回转半径（即旋臂长度）和额定起重量是两个核心选型参数，二者之间呈反比关系：回转半径越大，额定起重量越小。选型时需根据实际工作区域的大小和吊运物的重量综合判断。

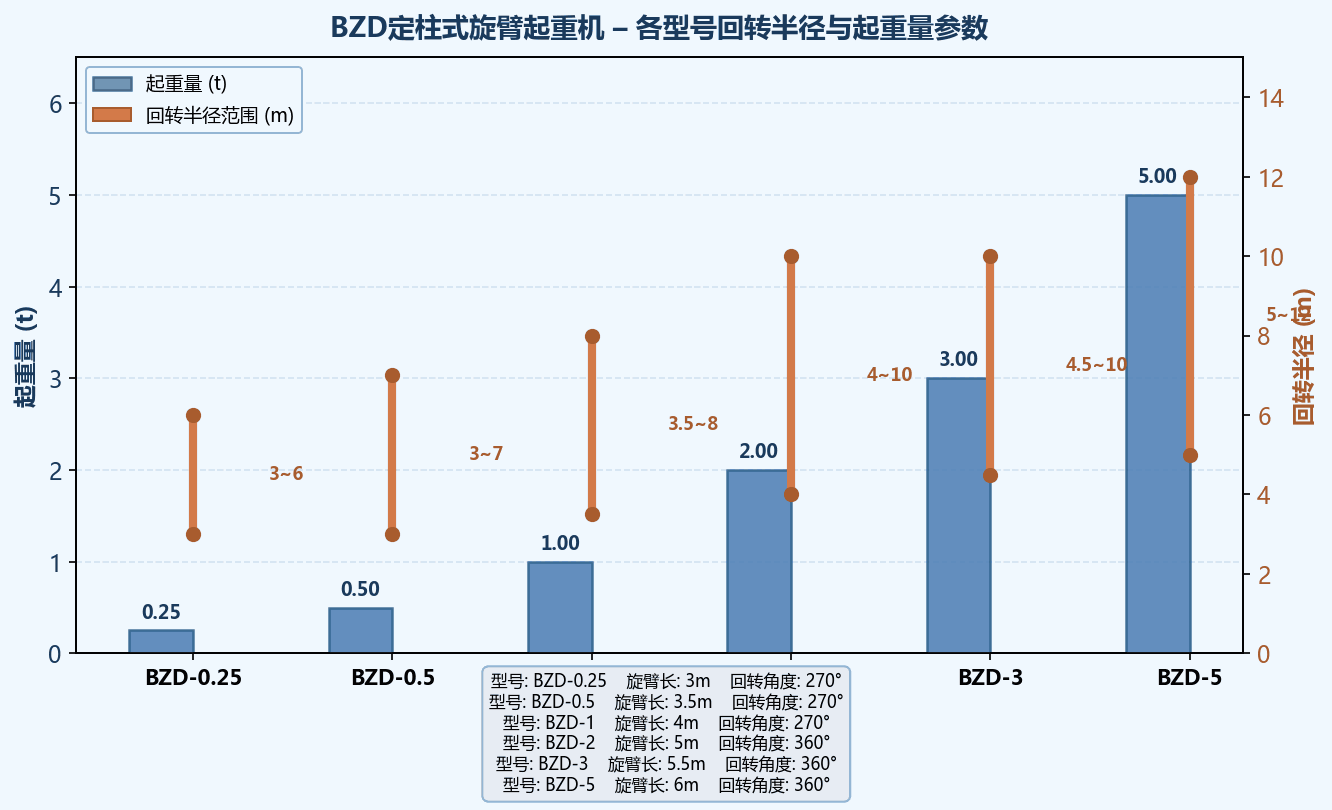

图2：BZD旋臂起重机回转半径与起重量参数对照

四、选型要点

选型时首先确定最大吊物重量和最远吊运距离，然后根据这两个参数选择对应的型号。如果同时需要大回转半径和大起重量，可考虑增大立柱截面和基础尺寸，或选择立柱加长型。回转角度方面，270°适用于靠墙安装，360°适用于场地中央安装。基础要求方面，BZD-0.25和BZD-0.5可采用膨胀螺栓固定，BZD-1及以上必须预埋地脚螺栓，基础混凝土强度不低于C25。

五、安装与维护

安装时立柱垂直度偏差不超过1/1000，基础水平度偏差不超过5 mm。回转支承每季度加注润滑脂一次，旋臂工字钢每月检查轨道磨损情况，电动葫芦按MD1型要求进行日常维护。每半年进行一次整机安全检验，重点检查回转机构异响、立柱焊缝裂纹、限位开关灵敏度等。在频繁使用的工况下，建议每3000个工作循环更换一次回转支承润滑油，确保回转平稳性和使用寿命。
