绝缘起重机的高压绝缘防护：从吊钩到滑触线的完整方案

一、绝缘起重机概述

绝缘起重机是一种专用于电解铝、电解铜等有色金属冶炼车间的特种起重设备。其核心特点是整机具备可靠的电气绝缘性能，能够在强电场环境和高浓度腐蚀性气体（如氟化氢、二氧化硫）中安全运行。绝缘起重机的主要工作环境为电解车间，电解槽产生的强大直流电流会在车间内形成杂散电场，普通起重机在此环境中可能产生电击事故或电腐蚀损伤。

绝缘起重机按照绝缘等级可分为0.5 kV、3 kV、6 kV和10 kV四个等级，绝缘等级越高，对吊钩至滑触线全路径的绝缘要求越严格。绝缘起重机的设计制造须符合GB/T 3811《起重机设计规范》中关于绝缘起重机的专项要求，并经耐压试验合格后方可投入使用。

二、高压绝缘防护体系

绝缘起重机的防护体系覆盖从吊钩到滑触线的完整电气路径，任何一环的绝缘失效都可能导致整机失绝缘性能。以下为各关键部位的绝缘措施。

吊钩绝缘

吊钩是起重机与吊物（铝液包、阳极导杆等）的直接连接点，也是最容易发生电流传导的部位。绝缘吊钩在钩头与滑轮组之间设置绝缘隔板，采用环氧玻璃布板（FR4）或聚四氟乙烯（PTFE）作为绝缘材料。10 kV级绝缘吊钩的爬电距离不小于250 mm，绝缘电阻不低于1000 MΩ。

钢丝绳隔离

起升钢丝绳与吊钩滑轮组之间设置有绝缘接头，防止电流通过钢丝绳传导至小车架和主梁。绝缘接头采用高强度绝缘棒和绝缘套筒结构，既保证足够的机械强度，又实现电气隔离。3 kV以上等级的绝缘起重机须在钢丝绳两端均设置绝缘接头。

小车绝缘

小车架与主梁之间铺设绝缘垫板，小车车轮与轨道之间也需绝缘处理。常见方案是在车轮轮缘与轴之间加装绝缘衬套，或在小车轨道下方铺设绝缘垫层。小车绝缘可有效阻断从吊物经小车传导至主梁的电流路径。

滑触线分段绝缘

供电滑触线每隔一定距离设置绝缘分段，防止电解车间杂散电流沿滑触线传导。滑触线绝缘子采用高强度电工陶瓷或环氧树脂浇注体，其爬电距离按电压等级确定：0.5 kV级≥50 mm，10 kV级≥300 mm。滑触线支架与厂房结构之间也须设置绝缘垫片。

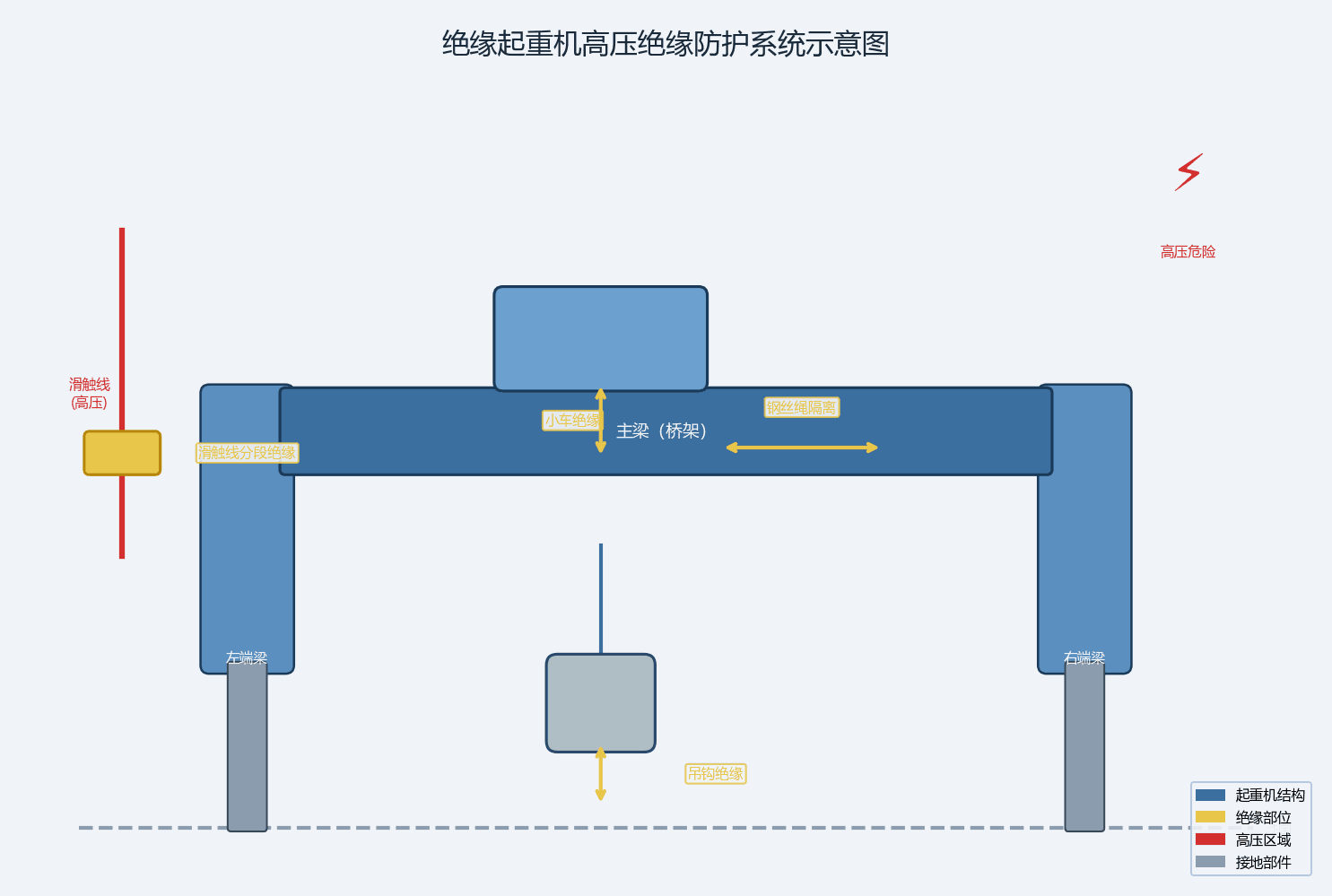

图1：绝缘起重机高压绝缘防护系统示意图

三、绝缘等级与设计参数

不同绝缘等级对应的绝缘距离、材料选择和试验要求各有差异。以下是各等级绝缘起重机的核心参数对照。

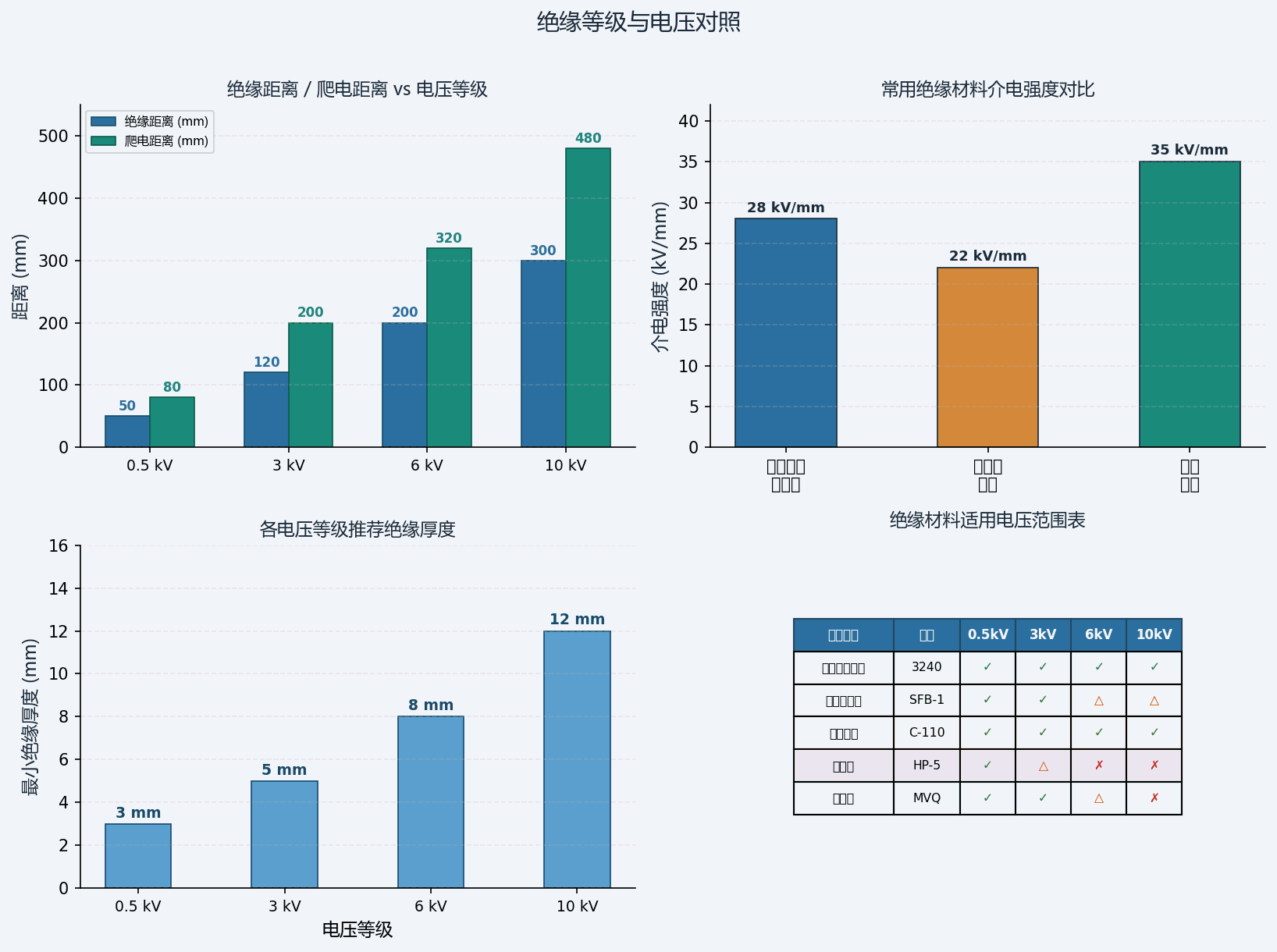

图2：绝缘等级与电压对照表

四、日常维护与检测

绝缘起重机的绝缘性能会随着使用时间逐渐下降，必须建立定期检测制度。每月进行一次绝缘电阻测试（使用500 V或1000 V兆欧表），每半年进行一次耐压试验。重点检查部位包括：吊钩绝缘隔板有无裂纹或碳化痕迹、绝缘接头螺栓是否松动、绝缘垫板是否受潮或老化、滑触线绝缘子表面积污情况。电解车间环境中的氟化物粉尘和酸性气体对绝缘材料有腐蚀作用，建议每年更换一次易损绝缘件（绝缘隔板、衬套等）。
