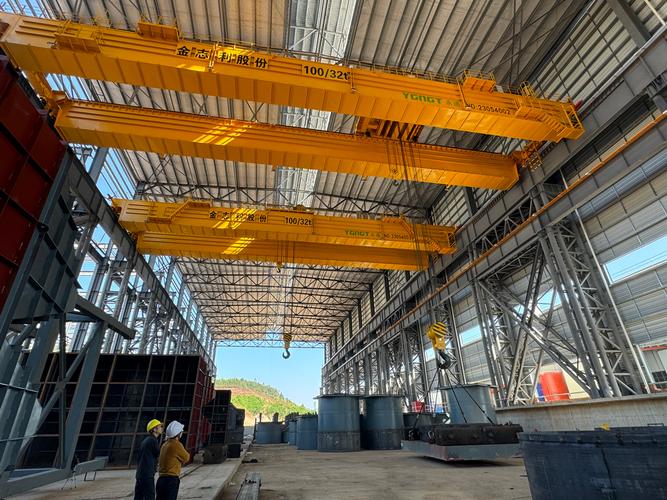

QDY型通用桥式冶金起重机技术参数详解起重量跨度与工作级别选型

QDY型通用桥式冶金起重机是在QD型通用桥式起重机基础上，针对冶金行业高温、高粉尘、高负载率工况强化设计的特种桥式起重机。该机型严格遵循GB/T 14405-2011《通用桥式起重机》标准，起升机构采用YZR系列冶金专用电动机，整机工作级别达A6~A7，满足炼钢车间、连铸跨、精炼跨等恶劣环境下频繁起吊作业需。更多内容可参考桥式起重机电气控制系统原理与配电方案。求。

一、产品概述

QDY型冶金桥式起重机与普通QD型通用桥式起重机最大的区别在于其整机设计充分考虑了冶金车间的特殊工况：环境温度可达60℃以上，空气中含有大量粉尘和腐蚀性气体，起吊负载经常为重载频繁启停。针对上述特点，QDY型起重机在电气控制系统、电机防护等级、制动系统可靠性、钢结构抗疲劳设计等方面进行了全面强化。

该机型主要应用于炼钢厂加料跨、精炼跨、连铸跨、出坯跨以及轧钢车间的原料跨和成品跨，可配合吊运钢水包、钢锭模、轧辊等重型冶金物料。根据起吊负载类型不同，可配置主副钩或双起升机构，吊具形式涵盖吊钩、C形钩、板坯夹钳、盛钢桶等多种选型。

二、起重量与跨度参数

QDY型冶金桥式起重机的标准起重量范围为5t~320t，跨度为10.5m~34m，按照GB/T 14405-2011标准系列选取。以下为主参数对照表：

表1：QDY型主参数对照表

三、起升机构参数

QDY型冶金桥式起重机起升机构采用双制动器配置（一台YWZ9电力液压块式制动器+一台YT1电力液压推动器），确保冶金吊运安全。电动机采用YZR系列冶金专用绕线式异步电动机，防护等级IP54，绝缘等级F级。减速器采用QJ型或ZQ型中硬齿面圆柱齿轮减速器，齿轮精度6级。钢丝绳选用钢芯交互捻结构，安全系数不小于6。

表2：起升机构参数表

四、运行机构参数

QDY型冶金桥式起重机的大车运行机构和小车运行机构均采用分别驱动方案，配备冶金专用YZR系列电动机和电力液压制动器。车轮材料采用ZG55GrMo或42CrMo合金锻钢，经调质热处理，踏面硬度HB300~380，耐磨性强。

表3：运行机构参数表

四、电气控制系统

QDY型冶金桥式起重机电气控制系统采用PLC+变频调速方案，整机控制系统满足冶金A7工作级别连续重载运行要求。主回路采用TPU梯形馈电母线或角钢滑触线供电，防护等级IP55。控制回路采用24V DC安全电压，配备紧急断电开关和声光报警装置。

起升机构采用两套独立的制动器系统——工作制动器+安全制动器，其中工作制动器与起升机构联动，安全制动器在失电或超速时自动抱闸，整机安全性能达到冶金行业特级安全标准。操作方式以地面遥控器为主、司机室操作为辅，司机室配备工业空调和空气净化装置。

五、选型建议

在选择QDY型冶金桥式起重机时，应综合考虑以下因素：首先是起吊物料的类型和重量，钢水包、钢锭等高温物料需要配置隔热保护装置；其次是工作环境的温度、湿度和粉尘浓度，需确认电机、电器的防护和绝缘等级；第三是工作级别要求，冶金车间连续生产工况下应选A7级。

河南克鲁德重工可提供5t至320t全系列QDY型冶金桥式起重机的定制设计和制造服务，从加料跨到成品跨全流程配套，支持非标跨度、超高起升高度以及特殊吊具配置，产品出厂前均经过1.25倍静载和1.1倍动载试验，确保冶金吊运安全可靠。

河南克鲁德重工有限公司位于河南省新乡市长垣市起重工业园区，具备QDY型通用桥式冶金起重机整机设计、制造、安装、维修全链条服务能力，产品执行GB/T 14405-2011、GB/T 3811-2008等国家标准，可承接冶金企业起重机新建与改造项目。
