BC型防爆环链电动葫芦技术参数详解各型号起重量与防爆等级对照

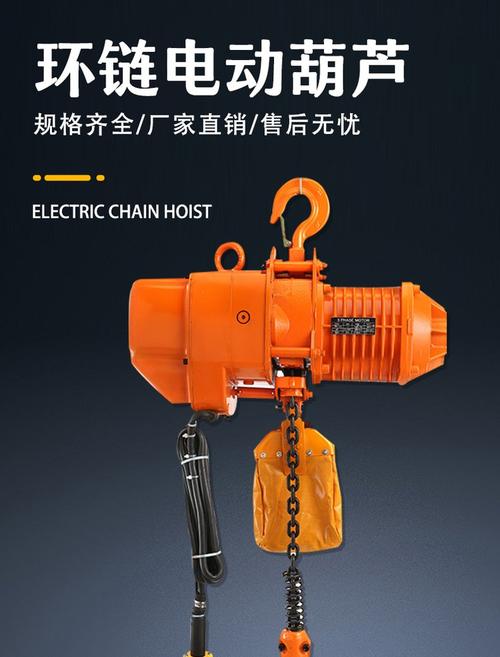

BC型防爆环链电动葫芦是一种以环链为承载件的防爆起重设备，适用于石油、化工、煤矿等含有易燃易爆气体或粉尘的场所，起重量覆盖0.5吨至20吨，防爆等级可达ExdⅡCT4。

一、概述

BC型防爆环链电动葫芦是在普通环链电动葫芦基础上，对电气系统和机械结构进行防爆处理后的专用起重设备。其核心特点包括：采用隔爆型电气箱，电机和电气元件均置于隔爆外壳内，可有效防止内部火花引燃外部爆炸性环境；环链传动系统采用高强度合金钢链条，经热处理和表面硬化处理，耐磨性和抗拉强度高。

BC型按照防爆型式可分为Exd隔爆型、Exe增安型和Exde隔爆增安复合型三种，适用于不同的气体和粉尘环境。产品设计遵循GB/T 3811-2008《起重机设计规范》和JB/T 5317-2016《环链电动葫芦》标准，防爆性能符合GB 3836系列防爆标准要求。

二、起重量与型号参数

BC型防爆环链电动葫芦的型号命名规则为BC + 起重量(t) + 起升高度(m)，如BC1-6表示起重量1吨、标准起升高度6米的防爆环链电动葫芦。以下为主要型号的标准参数：

表1：BC型防爆环链电动葫芦主要型号及参数

其中，BC0.5~BC3采用单速起升，BC5~BC20采用双速起升（快速/慢速），双速比为1:4。起升高度可根据客户需求进行非标定制，但受限于链条储链盒容量。

三、防爆等级与适用环境

BC型防爆环链电动葫芦的防爆性能是选型的关键指标。根据GB 3836系列标准，设备按防爆型式和使用环境分类如下：

表2：BC型防爆环链电动葫芦防爆等级分类

气体爆炸危险环境按区域划分为0区（连续存在爆炸性气体）、1区（正常运行时可能出现）和2区（正常运行时不可能出现）。BC型Exd隔爆型适用于1区和2区，Exe增安型仅适用于2区。温度组别越高，允许表面温度越低，T4组（≤135℃）适用范围最广。

粉尘防爆型BC型电动葫芦适用于面粉厂、饲料厂、木材加工厂等可燃性粉尘环境，防护等级不低于IP65，外壳设计防尘密封可防止粉尘进入设备内部。

四、主要结构特点

4.1 隔爆型电气系统

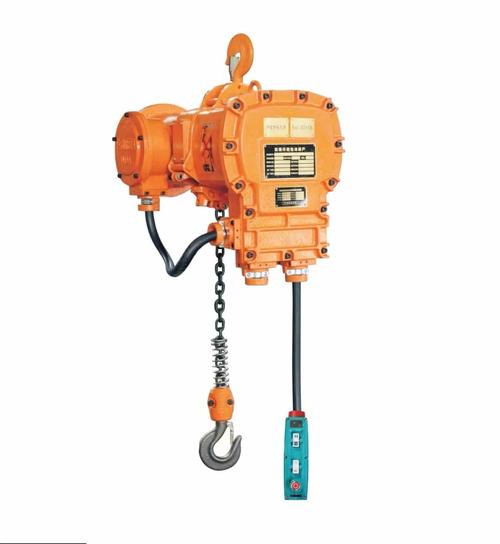

BC型的电气控制箱采用铸铝合金隔爆外壳，壁厚不小于3mm，接合面宽度和间隙按GB 3836.2-2010严格设计，可承受内部爆炸压力而不损坏，且能阻止内部火焰传播到外部环境。电机采用隔爆型三相异步电动机，绝缘等级F级，防护等级IP55。操作按钮盒采用防爆型设计，按钮材料为防静电工程塑料。

4.2 高强度环链系统

BC型采用高强度合金钢圆环链，链条材料为20Mn2或23MnNiCrMo等合金钢，经渗碳淬火热处理，表面硬度达HRC 48~52。链条的破断力为额定载荷的4倍以上（安全系数≥4），符合JB/T 5317-2016标准要求。链条端部采用焊接式链环连接，焊缝经探伤检测。

4.3 制动系统

BC型配备双制动系统：运行制动器为常闭式电磁制动器，断电时自动刹停；安全制动器为离心式或机械棘轮式制动器，在传动链条断裂等极端情况下自动触发。双制动配置确保了在爆炸危险环境中的起吊安全。

五、选型与注意事项

BC型防爆环链电动葫芦的选型需综合考虑以下因素：①危险区域划分（0区/1区/2区/21区/22区）；②爆炸性气体/粉尘的组别（ⅡA/ⅡB/ⅡC或ⅢA/ⅢB/ⅢC）；③温度组别（T1~T6）；④额定起重量和起升高度；⑤工作级别和作业频繁程度。

选型时应特别注意防爆等级与使用环境的匹配。ExdⅡCT4可覆盖绝大多数石化场景，是使用最广泛的选择。对于同时存在气体和粉尘爆炸风险的场所，应选用气体和粉尘双认证的复合防爆型号。

河南克鲁德重工可生产0.5吨至20吨全系列BC型防爆环链电动葫芦，并可根据客户的危险区域划分、实际工况需求定制非标起升高度、双速比和安装方式（固定式/运行式）。产品出厂前均经过防爆性能检验和整机负载试验，可出具防爆合格证。

河南克鲁德重工有限公司地处中原起重产业集群核心区——河南省长垣市，专业从事BC型防爆环链电动葫芦的研发、制造与销售，依托成熟的环链电动葫芦产线和防爆检测体系，可为石油化工、煤炭、医药、军工等行业客户提供全规格的防爆起重解决方案。
