DG型电动单轨起重机是一种沿悬挂在工字钢轨道上运行的轻小型起重设备，广泛适用于机械制造、矿山、仓库、冶金等场所的物料搬运作业。本文依据JB/T 2604-2007标准，系统介绍DG型电动单轨起重机的起重量、跨度、起升高度、运行速度等核心技术参数及选型要点，为设备选型和采购提供数据参考。

一、概述

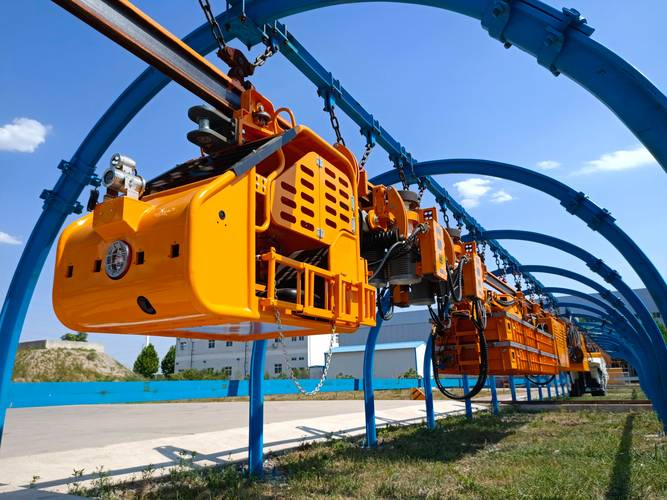

DG型电动单轨起重机又称电动单轨悬挂起重机，由电动葫芦、运行小车和工字钢轨道三大部分组成。电动葫芦通过运行小车悬挂在工字钢轨道下翼缘上，可沿轨道直线运行，实现物料的水平运输和垂直起降。该机型结构紧凑、自重轻、安装灵活，特别适合空间有限的车间或仓库内短距离物料转运。

DG型电动单轨起重机按驱动方式分为电动运行式和手动运行式两大类。电动运行式采用锥形转子电动机驱动，运行速度一般为20~30m/min；手动运行式通过手拉链条驱动，运行速度较慢但成本低廉。按操作方式可分为地面随行操作和遥控操作两种形式。

二、起重量与跨度参数

DG型电动单轨起重机的起重量范围一般为0.25t至10t，标准跨度（轨道中心距）为3m至22m。起重量与跨度之间存在匹配关系，大吨位机型对应的跨度范围相对较小。下表为DG型电动单轨起重机主参数对照表（依据JB/T 2604-2007标准）：

注：跨度根据用户实际使用需求确定，标准跨度系列包括3m、4m、5m、6m、7.5m、9m、10.5m、12m、13.5m、15m、16.5m、18m、19.5m、20m、22m等，非标跨度可定制。起升高度可根据用户要求增加至36m以上，但须配置加长钢丝绳和卷筒。

三、起升机构参数

DG型电动单轨起重机的起升机构采用CD1型或MD1型电动葫芦作为标准配置。CD1型为单速起升，MD1型为双速起升（常速+慢速）。以下为各吨位对应的起升机构参数：

MD1型双速电动葫芦的慢速约为常速的1/10，适合需要精确定位或吊装精密部件的工况。起升速度可根据用户需求进行变频调速，调速范围为额定速度的10%~100%。

四、运行机构参数

DG型电动单轨起重机的运行机构由电动运行小车和工字钢轨道组成。运行小车安装在工字钢下翼缘上，通过锥形转子电动机驱动行走轮沿轨道运行。以下为各吨位对应的运行机构参数：

工字钢轨道型号需根据起重量和跨度综合计算选取，确保轨道承载能力满足安全要求。轨道安装需保证水平度和直线度，接头处应平滑过渡。对于曲线轨道或弯道，最小转弯半径受运行小车结构和起重物摆动空间限制，需在设计时充分考虑。

五、结构特点与适用范围

DG型电动单轨起重机具有以下结构特点：第一，采用悬挂式结构，不占用地面空间，可充分利用车间上部空间进行物料搬运；第二，轨道可制成直线或曲线形式，适应不同工艺布局需求；第三，结构简单紧凑，自重轻，对厂房结构附加载荷小，一般厂房无需特别加固即可安装。

该机型广泛适用于中小型加工车间、仓库、装配线、货场及矿山巷道等场所。在机械制造行业，可用于毛坯仓库到加工工位的原料搬运；在仓储物流领域，可用于货架区域的物资存取转运；在矿山行业，可用于井下巷道中的材料运输和设备吊装。

六、选型建议

选择DG型电动单轨起重机时应综合考虑以下因素：首先是额定起重量，应根据最大吊运物件的重量并预留一定余量确定，一般取1.1~1.25倍载荷系数；其次是轨道跨度，即两端轨道支撑点之间的距离，跨度越大对轨道刚度和支撑结构的要求越高；第三是起升高度，应根据吊运物件的最大提升高度加安全裕量确定。
