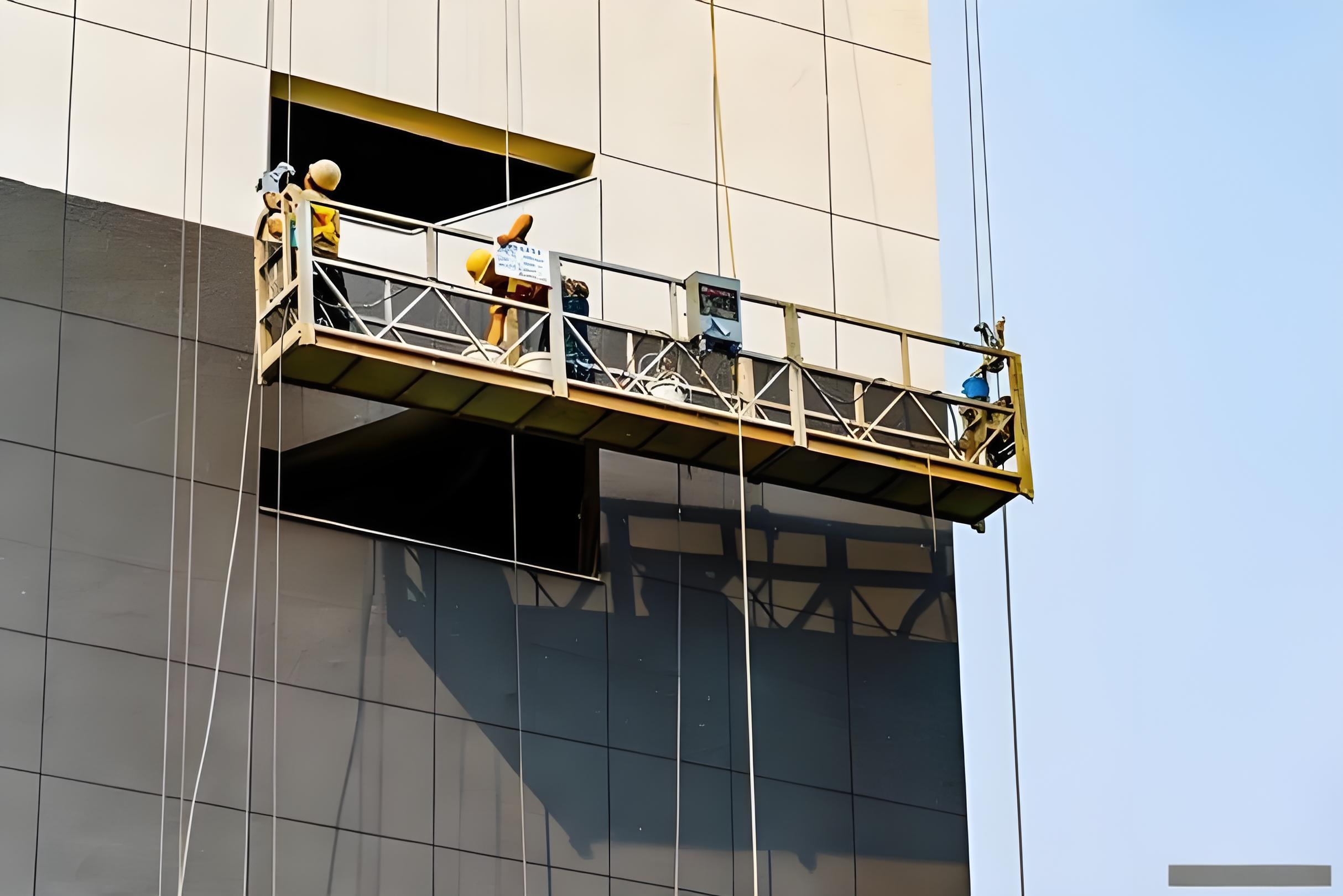

高处作业吊篮（简称吊篮）是一种用于建筑物外墙装饰、幕墙安装、清洗维护等高空作业的施工设备，由悬挂机构、工作平台、提升机、安全锁及电气控制系统组成。ZLP系列电动吊篮是目前国内应用最广泛的吊篮型号，具有结构紧凑、安装方便、安全可靠等特点。本文以GB/T 19155-2017《高处作业吊篮》国家标准为依据，系统介绍ZLP系列吊篮的主要技术参数与选型要点。
一、ZLP系列吊篮主要型号及基本参数
ZLP系列高处作业吊篮按额定载重量和平台长度分为多个型号，主要包括ZLP500、ZLP630、ZLP800、ZLP1000等标准型号。各型号的基本参数如下表所示。
表1：ZLP系列吊篮基本参数表
| 型号 | 额定载重(kg) | 平台长度(m) | 平台宽度(m) | 平台高度(m) | 整机重量(kg) |
|---|---|---|---|---|---|
| ZLP500 | 500 | 2.0～6.0 | 0.60 | 1.18 | ≈1350 |
| ZLP630 | 630 | 1.0～6.0 | 0.60～0.76 | 1.18 | ≈1450 |
| ZLP800 | 800 | 1.0～7.5 | 0.60～0.76 | 1.18 | ≈1800 |
| ZLP1000 | 1000 | 1.0～7.5 | 0.60～0.76 | 1.18 | ≈2000 |
表中平台的额定载重量为最大允许载荷，包含操作人员及施工材料的重量。平台长度可根据施工需要采用标准段组合调整，常见组合方式有2m、3m、4m、6m等规格的标准节拼装而成。标准平台宽度一般为0.60m，加宽型可达0.76m。
二、提升机技术参数
ZLP系列吊篮采用电动爬升式提升机，通过多股钢丝绳与绳轮啮合实现升降运动。不同型号吊篮配套提升机的技术参数存在差异。
表2：提升机技术参数表
| 提升机型号 | 额定提升力(kN) | 提升速度(m/min) | 电机功率(kW) | 电压(V) | 钢丝绳直径(mm) |
|---|---|---|---|---|---|
| LTD6.3 | 6.3 | 8～9 | 1.1/1.5 | 380/220 | 8.3 |
| LTD8.0 | 8.0 | 8～9 | 1.5/1.8 | 380/220 | 8.3 |
| LTD10.0 | 10.0 | 8～9 | 2.2 | 380 | 8.6 |
| LTD12.5 | 12.5 | 8～9 | 2.5 | 380 | 8.6 |
提升机采用多轮驱动的形式，钢丝绳在绳轮间呈Z字形缠绕，通过弹簧压紧保证足够的摩擦力。提升速度标准为8～9m/min，也可根据施工需求配置变频调速型提升机，实现0～12m/min无级调速。
三、悬挂机构与安全装置参数
1. 悬挂机构
ZLP系列吊篮的悬挂机构由前梁、中梁、后梁、上支柱、下支柱及配重等部件组成，安装在建筑物屋顶或结构梁上。悬挂机构的主要参数包括前后梁长度、调节高度及配重要求。
表3：悬挂机构参数表
| 参数项目 | ZLP500/ZLP630 | ZLP800/ZLP1000 |
|---|---|---|
| 前梁伸出长度(mm) | 1300～1800 | 1300～1800 |
| 前后梁可调距离(mm) | 2000～4500 | 2000～5000 |
| 悬挂高度调节范围(mm) | 1500～2500 | 1500～3000 |
| 单侧配重重量(kg) | ≥500（25kg×20块） | ≥500（25kg×20块） |
| 前梁端部吊点载荷(kN) | ≤10 | ≤13 |
2. 安全锁与防坠系统
安全锁是高处作业吊篮最重要的安全装置。ZLP系列吊篮采用离心限速式安全锁，当吊篮下降速度超过设定值时，安全锁自动锁紧钢丝绳，防止平台坠落。安全锁的主要参数如下：
表4：安全锁技术参数表
| 安全锁型号 | 锁绳速度(m/min) | 允许冲击力(kN) | 钢丝绳直径(mm) | 复位方式 |
|---|---|---|---|---|
| LSG20 | ≤25 | 20 | 8.3 | 手动复位 |
| LSG30 | ≤25 | 30 | 8.3～8.6 | 手动复位 |
| LSL30 | ≤25 | 30 | 8.3～8.6 | 手动复位 |
根据GB/T 19155-2017规定，吊篮安全锁必须在出厂前进行标定，标定有效期为一年。安全锁动作后必须由专业人员手动复位，严禁自行解除锁定。
四、电气控制系统参数
ZLP系列吊篮的电气控制系统包括电控箱、操作按钮、提升电机、限位开关及电缆等组件。电气系统的主要技术参数如下：
表5：电气系统技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 电源电压 | AC 380V ±10%（三相五线）或AC 220V（单相） |
| 电源频率 | 50Hz ±1% |
| 控制电压 | AC 36V（安全电压） |
| 提升电机防护等级 | IP54 |
| 电控箱防护等级 | IP55 |
| 电缆规格 | YCW 3×2.5mm² + 1×1.5mm²（橡套软电缆） |
| 急停按钮 | 双通道自锁型 |
| 上下限位开关 | 行程开关，动作精度±3mm |
电控箱面板上设有电源指示灯、急停按钮、上下行按钮及漏电保护开关。操作过程中若遇紧急情况，可按下急停按钮切断主回路电源。吊篮两端均设有操作开关，方便操作人员在平台两端分别控制。
五、选型建议与注意事项
选择ZLP系列高处作业吊篮时，应综合考虑施工高度、作业载荷、平台长度需求及建筑物结构特点等因素。一般建议如下：
1）外墙涂料、保温施工等轻载作业，可选用ZLP630型吊篮，额定载荷630kg可满足2～3名工人加材料需求；2）幕墙安装、干挂石材等重载作业，建议优先选用ZLP800或ZLP1000型吊篮；3）平台长度应根据作业面宽度合理选择，避免因过长导致刚度不足；4）悬挂机构的前梁伸出长度及配重数量必须严格按照说明书计算确定。
河南克鲁德重工长期从事建筑机械设备的研发制造，具备完善的高处作业吊篮生产资质，可提供ZLP500至ZLP1000全系列吊篮产品及定制化高空作业解决方案。公司位于河南省长垣市起重工业园区，依托中原地区完善的产业配套体系，致力于为客户提供安全可靠的吊篮产品与技术支持。
❓ 常见问题
问：ZLP系列吊篮的额定载荷是指什么？是否包含工人自重？
答：额定载荷为平台内允许的最大总载荷，含操作人员体重、施工材料和工具重量。按GB/T 19155-2017标准，人均按80kg计算，物料和工具不得超过额定载荷减去人员总重后的余量。
问：吊篮安全锁的有效期多久？到期后如何处理？
答：安全锁标定有效期为一年。到期后须送回原厂或具备资质的检测机构重新进行标定测试，合格后方可继续使用。使用过程中每次转场安装后也应对安全锁进行手动测试。
问：河南克鲁德重工能否按特殊尺寸定制吊篮平台？
答：可以。河南克鲁德重工可根据客户施工需求定制非标平台长度、加宽平台及特殊悬挂方式，并提供安装调试与技术培训服务。
