BX型壁式旋臂起重机技术参数详解：起重量跨度安装方式与选型

壁式旋臂起重机（Wall-mounted Slewing Jib Crane）是一种固定安装在建筑物立柱或墙壁上的轻型起重机设备，通过悬臂回转实现工位范围内的物料搬运。BX系列壁式旋臂起重机适用于车间、仓库、装配线等场所，具有结构紧凑、占用空间小、操作灵活等特点。以下根据JB/T 8906-2014标准，详细介绍BX型壁式旋臂起重机的技术参数与选型要点。

一、概述

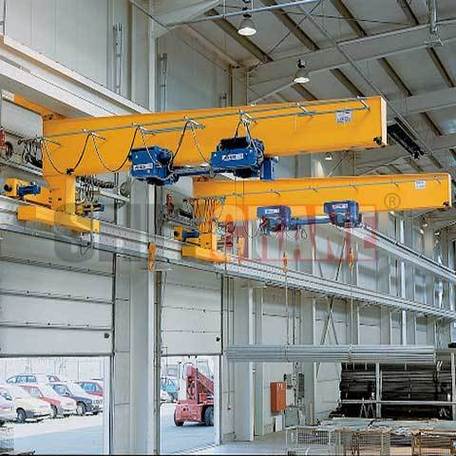

BX型壁式旋臂起重机由立柱固定座、旋臂梁、回转机构、电动葫芦及电气控制系统组成。旋臂一端固定在墙体或立柱上，另一端悬伸至工作区域，通过回转机构可实现180度至360度范围内的旋转操作。该机型起重量范围在0.125t至5t之间，悬臂长度3至10m，适用于小吨位、高频次的物料搬运场景。

与BZD型定柱式旋臂起重机相比，BX型壁式旋臂起重机不需要独立的地面立柱基础，直接利用现有建筑墙体或结构柱进行安装，节省地面空间，特别适合厂房空间紧张或通道狭窄的作业环境。壁式旋臂起重机广泛应用于机械加工车间的工件吊运、装配线上的零部件转运、仓库货架的辅助装卸等工位作业。

二、主要技术参数

BX型壁式旋臂起重机的主要技术参数包括额定起重量、悬臂长度、回转角度、起升高度和速度参数等，具体型号参数如下表所示。

回转角度根据安装位置和使用需求可选180度、270度或360度全回转三种规格。起升速度根据起重量不同有所差异，小吨位机型采用快速起升，大吨位机型适当降低起升速度以确保安全。工作级别按GB/T 3811-2008标准确定，BX系列一般为A3至A5级，满足多数通用工况需求。

三、结构与安装方式

BX型壁式旋臂起重机的主要结构件包括固定底座、旋臂梁、回转支承和电动葫芦。旋臂梁一般采用工字钢或H型钢制成，根据悬臂长度和起重量进行强度计算和挠度校核。回转支承采用滚动轴承或滑动轴承结构，保证回转灵活平稳。

安装过程中需注意墙体或立柱的承载能力，安装点的混凝土强度等级不应低于C25，固定螺栓的预紧扭矩应符合设计要求。悬臂端部的最大挠度不应超过悬臂长度的1/300，以保证起重作业的稳定性和安全性。

四、选型注意事项

选择BX型壁式旋臂起重机时，需要综合考虑以下因素：起重量应满足最大工位吊运需求并预留10%至20%的安全裕量；悬臂长度需覆盖整个工作区域，并考虑旋转时与周围设备的安全距离；回转角度根据现场布局确定，避免旋臂与墙壁、立柱或其他设备发生干涉。

电动葫芦的选择应与壁式旋臂配套，推荐选用CD1型或MD1型钢丝绳电动葫芦，起升速度可根据工况选择单速或双速。操作方式通常采用地面有线遥控或无线遥控，根据工位距离和使用频率决定。
