半门式起重机技术参数详解：5吨至50吨起重量与跨度运行参数对照

半门式起重机（Semi-gantry Crane），又称半龙门吊或L型半门式起重机，是一种结构特殊、广泛适用于车间与库房之间的物料转运设备。其主梁一侧支撑在高架轨道上，另一侧通过支腿沿地面轨道运行，兼具桥式起重机的高空间利用率和门式起重机的跨区域搬运能力。本文依据GB/T 14406-2011《通用门式起重机》及行业设计规范，系统梳理半门式起重机的主要技术参数与选型要。也可参考MHB型半门式起重机：单侧无支腿结构与适相关内容。点。

一、概述与结构特点

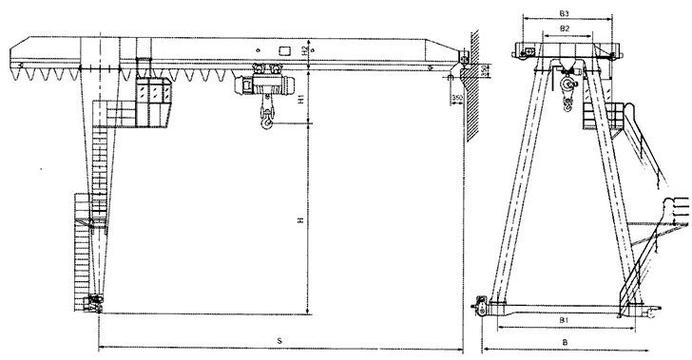

半门式起重机由主梁、支腿、端梁、小车及电气控制系统组成。其结构特征在于：一侧由端梁直接在厂房轨道上运行（如桥式起重机），另一侧通过支腿和地梁在地面轨道上行走。这种非对称构造使其特别适合在厂房一侧有承轨梁、另一侧为露天货场或跨区通道的场景中使用。

根据支腿结构形式，半门式起重机可分为L型半门式和C型半门式两种。L型半门式结构简单，适用于5~20t中小吨位工况；C型半门式悬挑空间大，适用于需要让出地面通道的场合。标准设计中，半门式起重机的工作级别涵盖A3~A6，可根据使用频率和载荷状态进行选择。

二、起重量与跨度参数

半门式起重机的额定起重量标准系列遵循GB/T 14406-2011规定，常用范围为5t至50t。跨度一般根据厂房结构和使用场景确定，标准跨度系列与门式起重机一致。下表列出常用规格的起重量与跨度对应关系：

半门式起重机常用起重量与跨度对照表

三、起升机构参数

半门式起重机常采用CD1/MD1型电动葫芦或专用起升小车作为起升机构。起升速度根据工作需求可选单速、双速或变频调速。对于5~20t规格，多采用葫芦起升方案；对于32~50t规格，则常采用小车式卷扬起升机构。下表列出不同吨位的起升机构参数：

半门式起重机起升机构参数

四、运行机构参数

半门式起重机的大车运行机构分为两侧驱动——侧（支腿侧）采用地面轨道台车驱动，另一侧（端梁侧）采用厂房承轨梁上的车轮驱动。大车运行速度通常为20~40m/min，可根据需求配置变频调速系统以实现平稳启动和精准定位。小车运行机构沿主梁下翼缘或轨道运行，速度一般为20~30m/min。

半门式起重机运行机构参数

五、电气控制系统

半门式起重机常用的电气控制方式包括凸轮控制器控制、主令控制器+接触器控制、以及变频调速控制。新型半门式起重机多采用变频调速方案，实现起升机构的平稳启停和运行机构的无级调速，减少吊载摆动，提高定位精度。供电方式多采用安全滑触线或电缆拖令系统，防护等级不低于IP54。

控制方式选择建议：对于5~16t中小吨位、使用频率较低的工况，可选用凸轮控制器或主令控制器方案，经济实用；对于20t以上、使用频繁或需精确定位的工况，推荐采用变频+PLC控制系统，搭配遥控器或驾驶室操作，提升作业效率和安全性。

六、选型建议

半门式起重机的选型需综合考虑起重量、跨度、起升高度、工作级别和使用环境等因素。首先确定最大起吊重量和吊具重量，再根据车间/货场的建筑结构确定跨度和起升高度。工作级别的选择应参考起重机预期使用频率和载荷谱，依据GB/T 3811-2008《起重机设计规范》确定。

河南克鲁德重工有限公司专业生产各类半门式起重机，拥有成熟的L型、C型半门式结构设计能力，可提供5t至50t全系列半门式起重机产品。公司位于河南省长垣市起重工业园，产品严格遵循GB/T 14406-2011标准生产制造，支持非标定制，欢迎客户实地考察选购。

注意：上述参数为通用设计范围，实际产品参数以厂家提供的技术方案为准。半门式起重机安装时需重点检验支腿侧地面轨道的水平度与基础承载力，确保运行安全可靠。
