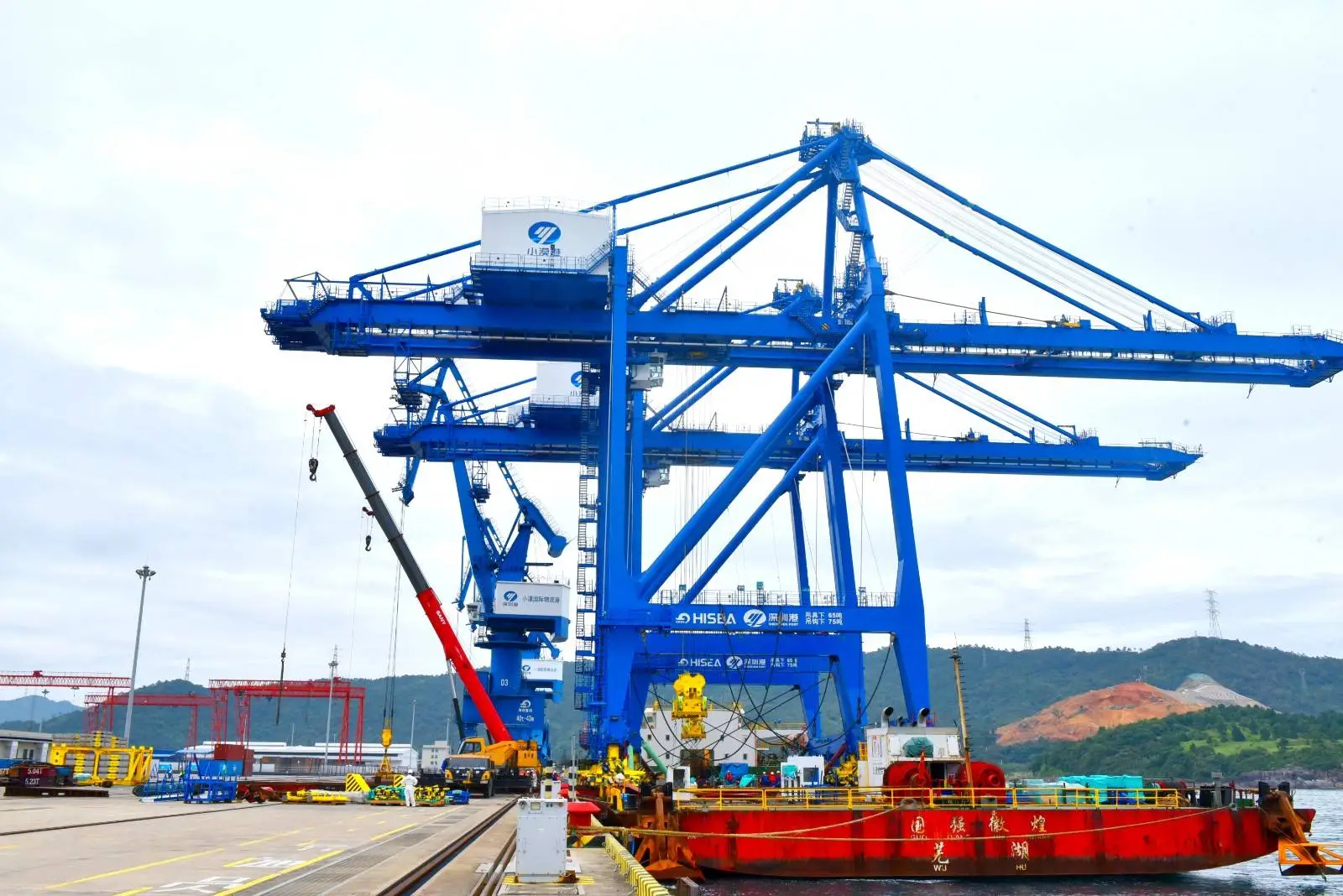

集装箱岸桥（岸边集装箱起重机/岸桥）是集装箱码头最核心的装卸设备，安装在码头前沿轨道上，用于集装箱船舶的装卸作业。岸桥的性能直接决定了集装箱码头的通过能力和作业效率。本文系统介绍集装箱岸桥的技术参数。
一、集装箱岸桥的工作原理
集装箱岸桥由海侧门架（跨越码头前沿和船舱上方）、前大梁（可俯仰升起以让船舶通过）、后大梁（连接码头后方堆场侧）、小车（沿主梁运行，起升集装箱的吊具）、起升机构和小车运行机构组成。岸桥的吊具通过旋锁装置与集装箱连接，可起吊20ft、40ft和45ft标准集装箱。现代岸桥还配备了双吊具（可同时起吊两个20ft箱）和伸缩式吊具（可自动适应不同箱长）。岸桥的工作效率以自然箱/小时（自然箱/h）或TEU/h表示。
二、起重量与岸桥主参数
集装箱岸桥的额定起重量按吊具下额定载荷标注。主参数包括前伸距（从海侧轨道中心到船侧最远吊点）、后伸距（从海侧轨道中心到陆侧最远吊点）和起升高度。
集装箱岸桥标准参数匹配
| 额定起重量(t) | 前伸距(m) | 后伸距(m) | 起升高度(轨上m) | 起升高度(轨下m) | 适用船型(TEU) | 工作级别 |
|---|---|---|---|---|---|---|
| 35 | 30~35 | 12~15 | 25~30 | 12~15 | 3000~5000 | A7~A8 |
| 40 | 35~40 | 15~18 | 30~35 | 14~16 | 5000~8000 | A8 |
| 50 | 40~45 | 15~20 | 35~40 | 15~18 | 8000~10000 | A8 |
| 65 | 45~50 | 18~22 | 40~45 | 16~20 | 10000~14000 | A8 |
| 80 | 50~55 | 20~25 | 45~50 | 18~22 | 14000~22000 | A8 |
三、起升与小行车行参数
岸桥的起升和小车运行速度直接影响码头作业效率。大型岸桥的起升速度可达80~120m/min，小车运行速度可达180~240m/min。
集装箱岸桥起升与运行参数
| 额定起重量(t) | 起升速度(满载m/min) | 起升速度(空载m/min) | 小车速度(m/min) | 大车速度(m/min) | 起升电机(kW) | 小车电机(kW) |
|---|---|---|---|---|---|---|
| 35 | 40~60 | 80~120 | 120~180 | 25~45 | 220~300 | 55~75 |
| 40 | 40~60 | 80~120 | 140~200 | 25~45 | 260~370 | 75~90 |
| 50 | 35~50 | 70~100 | 160~220 | 25~45 | 330~450 | 90~110 |
| 65 | 30~45 | 60~90 | 180~240 | 20~40 | 450~630 | 110~160 |
| 80 | 25~40 | 50~80 | 180~240 | 20~40 | 560~800 | 150~220 |
四、吊具与控制系统参数
集装箱岸桥的吊具是集装箱装卸作业的最终执行元件。现代岸桥吊具的配置决定了其作业灵活性。
岸桥吊具参数
| 额定起重量(t) | 吊具类型 | 吊具自重(t) | 伸缩范围(ft) | 旋锁驱动 | 吊具倾斜角度(°) | 防摇系统 |
|---|---|---|---|---|---|---|
| 35 | 伸缩式/双箱 | 8~10 | 20~45 | 液压/电动 | ±3 | 电子/机械防摇 |
| 40 | 伸缩式/双箱 | 9~11 | 20~45 | 液压/电动 | ±3 | 电子/机械防摇 |
| 50 | 伸缩式/双箱 | 10~13 | 20~45 | 液压 | ±3 | 电子防摇 |
| 65 | 伸缩式/双箱 | 12~15 | 20~45 | 液压 | ±3 | 电子防摇 |
| 80 | 伸缩式/双箱 | 14~18 | 20~45 | 液压 | ±3 | 电子防摇 |
五、岸桥的智能化与双箱装卸
集装箱岸桥正快速向智能化方向发展。自动化岸桥通过集卡定位系统（CPS）、船型扫描系统（激光雷达）、吊具防摇系统和自动着箱系统（利用激光或视觉识别集装箱旋锁孔）实现集装箱的全自动装卸。双吊具（双20ft吊具）可使单次作业效率翻倍。现代自动化码头的岸桥操作已实现远程操控，一名操作员可同时监控3~5台岸桥的自动运行。
提醒：集装箱岸桥是码头前沿最重要的资产（单台造价可达5000万~1.5亿元），其维护保养费用高昂。起升钢丝绳的寿命一般为6~12个月，是岸桥运营成本中占比较高的一项。建议采用钢丝绳状态在线监测系统，在断丝或磨损达到限值前预警更换。
集装箱岸桥是港口集装箱装卸的核心设备，其技术水平和作业效率直接决定了集装箱码头在全球航运竞争中的地位。
