核电站环形起重机（核岛吊）是安装于核电站反应堆厂房（核岛）内的特大型专用起重设备，用于反应堆压力容器、蒸汽发生器、稳压器等重型设备的安装和换料操作。核电站环形起重机是核电站建设中起重能力最大、安全要求最高的起重设备。本文系统介绍核电站环形起重机的技术参。也可参考模块化建筑整体吊装系统核心组成与方案设计相关内容。数。
一、核电站环形起重机的工作原理

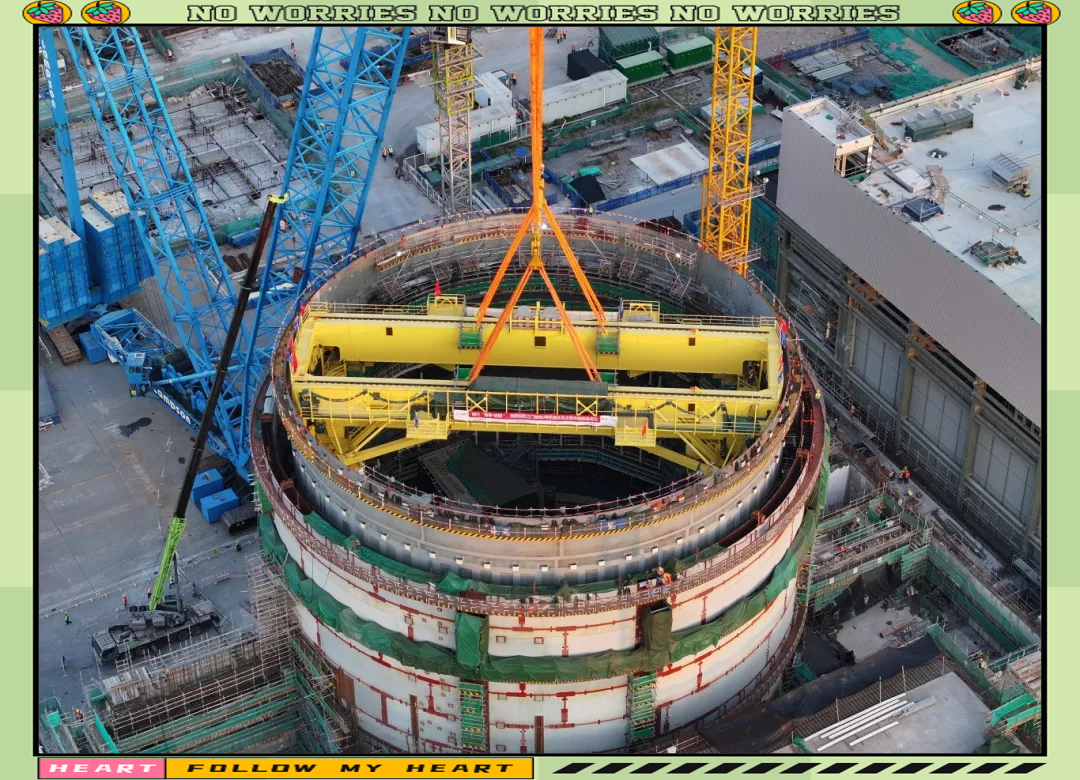

核电站环形起重机安装在反应堆厂房顶部的环形轨道上，可沿环轨360°旋转。其主体结构为一根重型主梁，两端支撑在环形大车运行机构上。环形起重机在核电站建设阶段用于反应堆压力容器（约300~400t）、蒸汽发生器（约200~300t）、稳压器（约100t）等大型关重设备的吊装就位。在核电站运行阶段，环形起重机用于核燃料换料操作和反应堆堆内构件的大修起吊。核电站环形起重机的设计和制造必须遵守核安全法规和RCC-M（法国压水堆核岛机械设备设计和建造规则）标准。
二、起重量与核岛参数
核电站环形起重机的额定起重量由反应堆压力容器（RPV）等最重构件的重量决定。百万千瓦级压水堆核电机组的典型参数如下：
核电站环形起重机标准参数匹配
| 额定起重量(t) | 核电机组类型(MW) | 环轨直径(m) | 主起升高度(m) | 副钩起重量(t) | 换料操作要求 | 安全等级 |
|---|---|---|---|---|---|---|
| 100 | 300~600 | 23~28 | 30~40 | 25~50 | 无特殊要求 | N1N2 |
| 200 | 600~900 | 28~32 | 35~45 | 50~80 | 精确对中 | N1N2（核安全） |
| 300 | 900~1200 | 32~36 | 40~50 | 80~100 | 精确对中+防震 | N1N2（核安全） |
| 360 | 1200~1400 | 36~38 | 42~52 | 100~120 | 精确对中+防震+遥控 | N1N2（核安全） |
| 400 | 1400~1600 | 38~42 | 45~55 | 120~150 | 全自动换料 | N1N2（核安全） |
三、起升机构参数
核电站环形起重机的起升机构配置极高的安全冗余。主起升通常采用四卷筒四电机配置（双套驱动系统），任何一套驱动系统失效时另一套仍可完成额定起吊任务。
环形起重机起升机构参数
| 额定起重量(t) | 主起升速度(m/min) | 副起升速度(m/min) | 主起升电机(kW×台) | 微动速度(m/min) | 制动器配置 | 钢丝绳安全系数 |
|---|---|---|---|---|---|---|
| 100 | 1.0~2.0 | 3~5 | 55×4 | 0.1~0.2 | 四制动器+安全制动 | ≥10 |
| 200 | 0.8~1.5 | 2~4 | 90×4 | 0.08~0.15 | 四制动器+安全制动 | ≥10 |
| 300 | 0.5~1.0 | 1.5~3 | 132×4 | 0.05~0.1 | 四制动器+安全制动 | ≥10 |
| 360 | 0.4~0.8 | 1.2~2.5 | 160×4 | 0.04~0.08 | 四制动器+安全制动 | ≥10 |
| 400 | 0.3~0.6 | 1.0~2.0 | 185×4 | 0.03~0.06 | 四制动器+安全制动 | ≥10 |
四、环轨运行机构参数
环形起重机的环轨运行机构由多个行走台车组成，台车沿环形轨道运行。环形轨道的截面为专用截面，安装精度极高（轨道水平度偏差不超过1/3000，圆度偏差不超过3mm）。大车行走速度较慢，以保证安装和换料操作的精准定位。
环形起重机运行参数
| 额定起重量(t) | 大车圆周速度(m/min) | 大车定位精度(mm) | 小车速度(m/min) | 小车定位精度(mm) | 环轨台车数量 | 行走电机(kW×台) |
|---|---|---|---|---|---|---|
| 100 | 2~4 | ±5 | 1~3 | ±5 | 8~12 | 7.5×4~8 |
| 200 | 1.5~3 | ±3 | 0.8~2 | ±3 | 12~16 | 11×4~8 |
| 300 | 1~2 | ±3 | 0.5~1.5 | ±3 | 16~20 | 15×8~12 |
| 360 | 0.8~1.5 | ±2 | 0.4~1 | ±2 | 20~24 | 18.5×12~16 |
| 400 | 0.6~1.2 | ±2 | 0.3~0.8 | ±2 | 24~28 | 22×16~20 |
五、核安全要求与试验检测
核电站环形起重机必须满足严格的核安全要求。制造材料需100%进行复验和可追溯。所有承压焊缝和承载焊缝需100%进行RT（射线探伤）+UT（超声探伤）+MT（磁粉探伤）三重检测。起重机在出厂前需进行额定载荷1.5倍的静载试验和1.25倍的动载试验。在现场安装完成后还需进行功能性试验和带载试验。核电站环形起重机每10年进行全面的在役检查。起重机的抗震设计需满足SL-2（安全停堆地震）要求，即在发生设计基准地震后仍能保持结构和功能完整。
提醒：核电站环形起重机是核安全相关设备（N1N2级），其设计制造、安装调试和运行维护的每个环节都需接受国家核安全局的监督。任何零部件的变更都必须进行核安全审评。严禁在未经核安全审批的情况下更换关键零部件或调整设计参数。
核电站环形起重机是核电站核心设备安装和运行维护关键的重大技术装备，其安全可靠性和工作精度直接关系到核电站的建设进度和运行安全。
