阳极焙烧多功能机组是铝用预焙阳极生产中的核心设备，在阳极焙烧炉的操作中完成阳极的装炉、出炉、填充料添加和吸料等多种功能。焙烧机组的高效运行对阳极质量和平稳生产很关键。本文系统介绍阳极焙烧多功能机组的技术参数。
一、阳极焙烧机组的工作原理

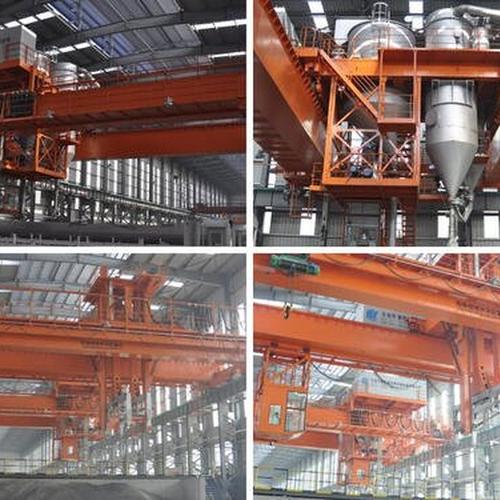

阳极焙烧多功能机组安装在阳极焙烧炉上方，沿焙烧炉两侧的轨道运行。机组集成了多种功能装置：阳极夹钳（用于装炉和出炉）、填充料添加系统（将石油焦填充料加入阳极之间的缝隙）、吸料系统（将焙烧后的填充料吸出回收）、料仓和输送系统（存储输送填充料）。焙烧机组在焙烧炉的每一个炉室上方精确定位后，依次完成吸料→出炉→装炉→加料的循环操作。焙烧炉的炉室温度在焙烧过程中可达1100~1200℃，机组需耐受高温热辐射。
二、起重量与焙烧炉参数
阳极焙烧多功能机组的起重量由阳极重量+夹钳自重确定。阳极规格按电解铝厂系列电流强度设计。
阳极焙烧机组标准参数匹配
| 额定起重量(t) | 阳极尺寸(mm) | 焙烧炉室尺寸(m) | 填充料容量(m³) | 吸料系统风量(m³/min) | 工作级别 | 参考自重(t) |
|---|---|---|---|---|---|---|
| 10 | 1450×660×540 | 3.0×3.5 | 3~5 | 20~30 | A6~A7 | 25~40 |
| 16 | 1550×700×540 | 3.5×4.0 | 4~6 | 30~40 | A7 | 35~55 |
| 20 | 1650×750×570 | 3.5×4.5 | 5~7 | 40~50 | A7 | 45~70 |
| 25 | 1750×800×600 | 4.0×4.5 | 6~8 | 45~55 | A7 | 55~85 |
| 32 | 1850×850×620 | 4.5×5.0 | 7~10 | 50~65 | A7~A8 | 70~110 |
三、功能装置技术参数
阳极焙烧多功能机组的各功能装置协同工作，在焙烧炉顶部的有限空间中完成复杂的操作循环。
焙烧机组功能装置参数
| 功能装置 | 工作行程(mm) | 工作速度(m/min) | 驱动功率(kW) | 控制精度(mm) | 工作温度(℃) | 操作周期(s) |
|---|---|---|---|---|---|---|
| 阳极夹钳（出炉） | 2000~3000 | 3~6 | 15~22 | ±5 | ≤80（驾驶室） | 30~50 |
| 阳极夹钳（装炉） | 2000~3000 | 4~8 | 15~22 | ±5 | ≤80 | 30~50 |
| 填充料添加系统 | 1500~2500 | 2~4 | 5.5~11 | ±10 | ≤60 | 20~40 |
| 吸料系统 | 2000~3000 | — | 30~45（风机） | ±20 | ≤150（管道） | 40~60 |
| 料仓输送系统 | — | 6~12 | 3~7.5 | — | ≤60 | 连续 |
四、运行机构参数
焙烧机组的运行机构需适应焙烧炉顶部的恶劣环境：高温（炉面温度可达80~150℃）、粉尘（石油焦和氧化铝粉尘）、腐蚀性气体（沥青烟气和氟化物）。所有电气件需采用耐热密封型，液压系统需使用耐高温液压油。
焙烧机组运行参数
| 起重量(t) | 大车速度(m/min) | 大车电机(kW×台) | 小车速度(m/min) | 小车电机(kW) | 定位精度(mm) | 轨道基础要求 |
|---|---|---|---|---|---|---|
| 10 | 15~30 | 3.7×4 | 10~20 | 3.7 | ±5 | 耐热混凝土+钢轨 |
| 16 | 12~25 | 5.5×4 | 8~15 | 5.5 | ±5 | 耐热混凝土+钢轨 |
| 20 | 10~20 | 7.5×4 | 6~12 | 7.5 | ±5 | 耐热混凝土+钢轨 |
| 25 | 8~15 | 11×4 | 5~10 | 11 | ±5 | 耐热混凝土+钢轨 |
| 32 | 6~12 | 15×4 | 4~8 | 15 | ±5 | 耐热混凝土+钢轨 |
五、焙烧机组的自动化控制
现代阳极焙烧多功能机组普遍实现了自动化运行。通过焙烧炉管理系统（BMS）与机组的PLC控制系统联控，可自动完成炉室识别和定位、阳极装出炉、填充料添加和吸料的全流程自动化操作。自动定位系统通过炉室编码（RFID标签或条形码）和激光测距双重确认。焙烧温度曲线和操作记录通过工业以太网实时上传至工厂MES系统。
提醒：阳极焙烧多功能机组在焙烧炉上方作业时，炉面的高温和沥青烟气对设备造成严重的热腐蚀和化学腐蚀。机组钢结构应每年进行防腐涂层修复。吸料系统的管道在高温粉尘的磨损下极易穿孔，管道壁厚应每季度检测一次。
阳极焙烧多功能机组是铝用预焙阳极生产中的核心设备，其自动化程度和运行可靠性直接影响阳极的焙烧质量和生产线的整体产能。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
❓ 常见问题
答：冶金起重机需适应高温、粉尘、强磁场等恶劣环境。起升机构采用双制动系统，电机为冶金专用（YZR系列），电气元件密封防护，钢结构增加隔热和防热辐射措施。
答：电动葫芦桥式起重机由电动葫芦驱动，适用于频繁吊运的工况；手动梁式起重机由人力驱动，适用于不频繁的轻载吊运或对防爆有特殊要求的场所。两者均符合GB/T 3811设计规范。
问：该类型起重机的安装基础有什么要求？
答：起重机轨道基础的承载能力须满足最大轮压要求，预埋螺栓或钢轨固定件的精度须符合GB/T 14405《通用桥式起重机》标准要求。安装前应复核基础水平度，偏差不大于5mm。
