电磁吸盘起重机是利用电磁吸力吸附和搬运黑色金属物料的专用起重设备。与机械抓斗和吊具相比，电磁吸盘起重机效率高、操作简便、无需人工挂钩，是钢铁厂中应用最广泛的专用起重机型之一。本文系统介绍电磁吸盘起重机的技术参数。
一、电磁吸盘起重机的工作原理

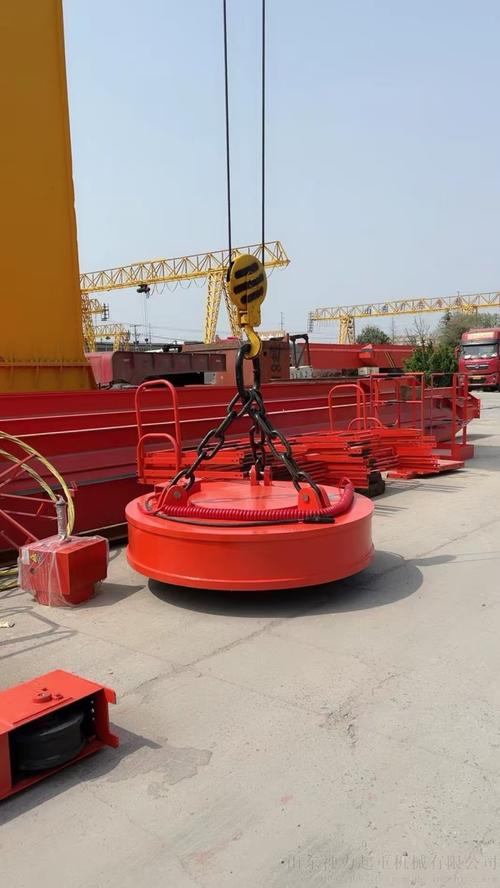

电磁吸盘起重机的核心是安装在起升机构下方的电磁吸盘。电磁吸盘通电后产生强大的磁场，吸附钢铁物料；断电后磁场消失，物料自动释放。电磁吸盘按形状分为圆形电磁盘（适用于废钢、钢锭等不规则物料）和矩形电磁盘（适用于钢板、型材等规则形状物料）。电磁吸盘的吸力取决于电流强度、线圈匝数和被吸附物料的导磁性。控制系统配备断电保磁和快速退磁功能，确保安全。
二、起重量与电磁盘匹配参数
电磁吸盘起重机的额定起重量是指起吊物料的总重量（含电磁盘自重）。选型时需考虑物料类型和温度对吸力的影响。
电磁吸盘起重机标准参数匹配
| 额定起重量(t) | 标准跨度范围(m) | 圆形电磁盘型号 | 矩形电磁盘型号 | 电磁盘电压(V DC) | 励磁功率(kW) | 工作级别 |
|---|---|---|---|---|---|---|
| 5 | 10.5~22.5 | MW5-70L/1 | MW5-80L/2 | 220 | 4~6 | A6 |
| 10 | 10.5~25.5 | MW5-90L/1 | MW5-100L/2 | 220 | 8~12 | A6~A7 |
| 16 | 10.5~28.5 | MW5-110L/1 | MW5-120L/2 | 220 | 12~18 | A7 |
| 20 | 13.5~28.5 | MW5-130L/1(双盘) | MW5-150L/2(双盘) | 220 | 18~25 | A7 |
| 32 | 13.5~31.5 | MW5-150L/1(双盘) | MW5-170L/2(双盘) | 220 | 25~35 | A7 |
| 50 | 13.5~31.5 | MW5-170L/1(三盘) | MW5-200L/2(三盘) | 220 | 35~50 | A7~A8 |
三、电磁吸盘技术参数
电磁吸盘的技术参数直接影响起吊能力和安全性。不同型号的电磁盘有不同的直径、吸力范围和适用物料。
电磁吸盘技术参数
| 电磁盘型号 | 形状 | 直径/长度(mm) | 自重(t) | 吸力范围(kg) | 线圈耐温(℃) | 保磁时间(min) | 适用物料 |
|---|---|---|---|---|---|---|---|
| MW5-70L/1 | 圆形 | Φ700 | 0.5~0.7 | 3000~5000 | ≤130 | 20~30 | 废钢/钢锭 |
| MW5-90L/1 | 圆形 | Φ900 | 0.8~1.0 | 5000~10000 | ≤130 | 20~30 | 废钢/钢坯 |
| MW5-110L/1 | 圆形 | Φ1100 | 1.2~1.5 | 8000~15000 | ≤130 | 15~25 | 重型废钢 |
| MW5-80L/2 | 矩形 | 800×500 | 0.6~0.8 | 4000~6000 | ≤130 | 20~30 | 钢板/型钢 |
| MW5-120L/2 | 矩形 | 1200×600 | 1.0~1.3 | 6000~12000 | ≤130 | 15~25 | 钢板/厚板 |
| MW5-170L/2 | 矩形 | 1700×800 | 1.8~2.5 | 12000~20000 | ≤130 | 10~20 | 宽厚板 |
四、起升与运行机构参数
电磁吸盘起重机的起升机构与普通桥吊相似，但增加了电磁盘的供电电缆卷筒。电缆卷筒需随起升同步伸缩。
电磁吸盘起重机运行参数
| 起重量(t) | 起升速度(m/min) | 起升电机(kW) | 大车速度(m/min) | 小车速度(m/min) | 电缆卷筒容量(m) | 大车电机(kW×台) |
|---|---|---|---|---|---|---|
| 5 | 8~12 | 7.5~11 | 20~40 | 20~30 | 10~15 | 2.2×2 |
| 10 | 6~10 | 13~18 | 20~35 | 20~30 | 15~20 | 3.7×2 |
| 16 | 5~8 | 18.5~30 | 15~30 | 20~25 | 20~25 | 5.5×2 |
| 20 | 4~7 | 22~37 | 15~30 | 15~25 | 25~30 | 7.5×2 |
| 32 | 3~5 | 37~55 | 12~25 | 12~20 | 30~35 | 11×2 |
| 50 | 2.5~4 | 55~90 | 10~20 | 10~15 | 35~40 | 15×2 |
五、电磁吸盘操作安全要点
电磁吸盘起重机的操作安全很关键。起吊前必须确认电磁盘紧贴物料表面且吸力建立；起吊后禁止在人员上方通过；严禁在超过500℃的物料上使用电磁盘（高温会显著降低钢材导磁性，导致吸力锐减）；搬运废钢时注意尖锐边缘划伤盘体。定期检查电磁盘绝缘电阻（不低于5MΩ），线圈温度不超过130℃。电磁盘连续作业30~40分钟后应自然冷却10~15分钟。
提醒：电磁吸盘起重机的电力消耗较大，电磁盘长时间励磁会产生大量热量。建议配备电磁盘工作电流和温度的在线监测系统。当线圈温度超过130℃时，系统应自动报警并限制励磁电流。
电磁吸盘起重机是钢铁厂中效率最高的专用起重机之一，正确的电磁盘选型和规范的操作可以显著提高物料搬运效率。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
❓ 常见问题
问：该类型起重机的主要应用场景是什么？
答：该类型起重机广泛用于车间厂房、货场仓库等场所的物料搬运与设备吊装。具体选型需结合起重量、跨度、工作级别等参数，由制造商根据工况定制方案。河南克鲁德重工可提供免费选型咨询。
问：该类型起重机的标准工作级别是多少？
答：根据GB/T 3811《起重机设计规范》，该类型起重机通常适用于A3~A6工作级别，具体级别取决于使用频率和载荷状态。轻级工况选A3~A4，中级选A5，重级选A6。
问：该类型起重机的日常维护周期如何安排？
答：日常维护建议每周检查钢丝绳与制动器，每月检查电气系统与安全限位装置，每季度进行润滑保养，每年由专业检验机构进行全面安全检测。具体周期可参照GB/T 31052相关标准执行。
