板坯夹钳起重机是专用于连铸板坯和热轧板坯库的特种起重设备，通过专用夹钳夹持和搬运高温板坯。板坯夹钳吊在钢铁企业的板坯库中承担着板坯的堆垛、转运和上料任务。本文系统介绍板坯夹钳起重机的技术参数。
一、板坯夹钳起重机的工作原理

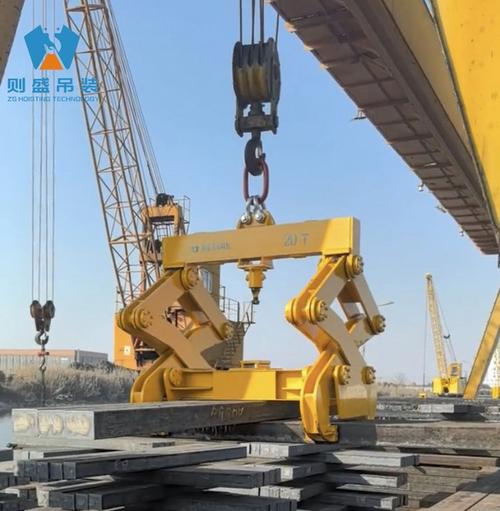

板坯夹钳起重机通过夹钳装置从侧面或上方夹持板坯。夹钳的夹持原理基于杠杆增力和自锁原理——当夹钳起吊板坯时，板坯的重量通过连杆机构转化为夹紧力，板坯越重夹紧力越大。板坯夹钳按夹持方式分为立式夹钳（从侧面夹持板坯宽度方向，适用于板坯堆垛）和卧式夹钳（从上方夹持板坯长度方向，适用于板坯转运）。板坯库中使用的板坯温度可达400~800℃，因此夹钳必须耐受高温。板坯夹钳的钳口可随板坯宽度自动调整，通过电动或液压驱动改变钳口间距。
二、起重量与夹钳参数
板坯夹钳起重机的额定起重量由板坯重量+夹钳自重确定。板坯宽度一般在800~2100mm之间，厚度150~300mm。
板坯夹钳起重机标准参数匹配
| 额定起重量(t) | 板坯宽度范围(mm) | 板坯厚度范围(mm) | 标准跨度(m) | 夹钳自重(t) | 钳口开度(mm) | 工作级别 |
|---|---|---|---|---|---|---|
| 5 | 800~1500 | 150~250 | 10.5~22.5 | 0.8~1.2 | 500~1000 | A6 |
| 10 | 800~1800 | 150~280 | 10.5~25.5 | 1.2~1.8 | 600~1200 | A6~A7 |
| 16 | 900~2100 | 180~300 | 13.5~28.5 | 1.8~2.5 | 700~1400 | A7 |
| 20 | 900~2100 | 180~300 | 13.5~31.5 | 2.0~3.0 | 800~1600 | A7 |
| 32 | 1000~2100 | 200~320 | 16~31.5 | 3.0~4.5 | 900~1800 | A7 |
| 50 | 1000~2100 | 220~350 | 16~34 | 4.5~6.5 | 1000~2000 | A7~A8 |
三、夹钳机构详细参数
板坯夹钳的夹持性能取决于钳口的形状、摩擦衬板的材质和夹持角度。高温板坯的夹持需要使用耐热合金钢钳口和耐热摩擦衬板。
板坯夹钳机构参数
| 起重量(t) | 钳口长度(mm) | 钳口宽度(mm) | 摩擦衬板材质 | 夹紧力(kN) | 衬板耐温(℃) | 钳口调节时间(s) |
|---|---|---|---|---|---|---|
| 5 | 400~600 | 50~80 | 耐热合金+陶瓷衬板 | 50~80 | ≥600 | 5~8 |
| 10 | 500~800 | 60~100 | 耐热合金+陶瓷衬板 | 80~150 | ≥600 | 6~10 |
| 16 | 600~1000 | 80~120 | 耐热合金+陶瓷衬板 | 150~250 | ≥700 | 8~12 |
| 20 | 700~1100 | 100~140 | 耐热合金+陶瓷衬板 | 200~300 | ≥700 | 8~12 |
| 32 | 800~1200 | 120~160 | 耐热合金+陶瓷衬板 | 300~500 | ≥800 | 10~15 |
| 50 | 900~1400 | 140~180 | 耐热合金+陶瓷衬板 | 500~800 | ≥800 | 10~15 |
四、起升与运行机构参数
板坯夹钳起重机的起升机构速度较慢，以保证板坯夹持的稳定性。运行机构需满足板坯库内高频次转运的需求。
板坯夹钳起重机运行参数
| 起重量(t) | 起升速度(m/min) | 起升电机(kW) | 大车速度(m/min) | 小车速度(m/min) | 大车电机(kW×台) | 夹钳升降速度(m/min) |
|---|---|---|---|---|---|---|
| 5 | 5~8 | 7.5~11 | 30~50 | 20~30 | 2.2×2 | 2~4 |
| 10 | 4~6 | 15~22 | 25~45 | 20~30 | 3.7×2 | 1.5~3 |
| 16 | 3~5 | 22~30 | 20~40 | 15~25 | 5.5×2 | 1.5~2.5 |
| 20 | 2.5~4 | 30~45 | 20~40 | 15~25 | 7.5×2 | 1~2 |
| 32 | 2~3 | 45~65 | 15~30 | 12~20 | 11×2 | 0.8~1.5 |
| 50 | 1.5~2.5 | 75~110 | 12~25 | 10~18 | 15×2 | 0.5~1 |
五、板坯夹钳库区管理与自动化
现代板坯夹钳起重机普遍与板坯库管理系统（SYS板坯跟踪系统）联控。通过板坯上的喷号识别和库区定位系统，夹钳吊可自动完成板坯的入库堆垛、出库上料和库位调整。板坯夹钳吊的自动化改造是钢铁企业智能制造的重要环节。实现自动化的前提包括：库区的精确定位系统（编码尺或激光测距）、板坯识别系统（OCR或RFID）、夹钳自动对位系统和安全防护系统（激光防撞雷达和区域扫描仪）。
提醒：板坯夹钳起重机在夹持高温板坯时，热辐射会通过钳口传导至夹钳结构和摩擦衬板。摩擦衬板在高温下夹紧力会有所下降，建议在夹钳上设置夹紧力在线监测传感器。当夹紧力低于设定阈值时系统自动报警并停止起升。
板坯夹钳起重机是热轧板坯库中最重要的起重设备，其自动化水平直接决定了板坯库的仓储效率和对轧线的供料保障能力。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
❓ 常见问题
问：冶金起重机相较于通用起重机有哪些特殊设计要求？
答：冶金起重机需适应高温、粉尘、强磁场等恶劣环境。起升机构采用双制动系统，电机为冶金专用（YZR系列），电气元件密封防护，钢结构增加隔热和防热辐射措施。
问：电动葫芦桥式起重机与手动梁式起重机的选型区别是什么？
答：电动葫芦桥式起重机由电动葫芦驱动，适用于频繁吊运的工况；手动梁式起重机由人力驱动，适用于不频繁的轻载吊运或对防爆有特殊要求的场所。两者均符合GB/T 3811设计规范。
问：该类型起重机的安装基础有什么要求？
答：起重机轨道基础的承载能力须满足最大轮压要求，预埋螺栓或钢轨固定件的精度须符合GB/T 14405《通用桥式起重机》标准要求。安装前应复核基础水平度，偏差不大于5mm。
