防爆电动葫芦的操作控制系统——手电门（悬挂式按钮站）和主回路控制箱——是直接与人交互、最频繁操作的核心部件，其防爆设计直接影响设备安全等级和人员防护水平。在化工、石油、制药等爆炸性气体环境中，手电门和控制箱必须严格遵循GB/T 3836系列标准进行选型和配置。本文围绕本安型（Intrinsic Safety, Ex i）与隔爆型（Flameproof, Ex d）两大主流防爆技术路线，深入解析手电门按钮电路的本安设计要求、隔爆控制箱的结构选型要点，以及两者在实际中的匹配策略。
🔌 手电门防爆技术路线：本安电路的核心优势
手电门（俗称吊线盒或操作按钮站）是操作人员控制电动葫芦升降、行走的最直接界面。在防爆场合，手电门面临的挑战在于：它是柔性电缆悬挂、频繁移动的部件，外壳无法像固定控制箱那样做到完全重型隔爆密封。因此，本安型（Ex ia/Ex ib）成为手电门的首选防爆方案。
本安电路的工作原理是限制电路中的能量——电压、电流和储能——使其在任何正常运行或规定的故障条件下产生的电火花或热效应均不足以点燃指定的爆炸性气体混合物。对于手电门而言，按钮信号电路的工作电压通常限制在DC 12V以下，电流限制在50mA以内，最大输出功率一般不超过1.3W（根据IIC气体分组相应调整）。这种”从源头切断点火能力”的设计理念，使得本安型手电门可以采用轻量化塑料外壳而无需厚重的金属隔爆结构。
在实际工程中，手电门本安电路需配合设置在隔爆控制箱内的安全栅（Zener Barrier或隔离式安全栅）使用。安全栅将来自非本安侧（如PLC或继电器回路）的能量限制到本安侧的安全水平，同时确保接地回路可靠、信号传输不失真。安全栅的选型参数（最大开路电压Uoc、最大短路电流Isc、最大功率Po）必须与手电门本安电路的允许值（Ui、Ii、Pi）严格匹配，通常要求Uoc ≤ Ui, Isc ≤ Ii, Po ≤ Pi，并留有不小于1.5倍的安全裕度。

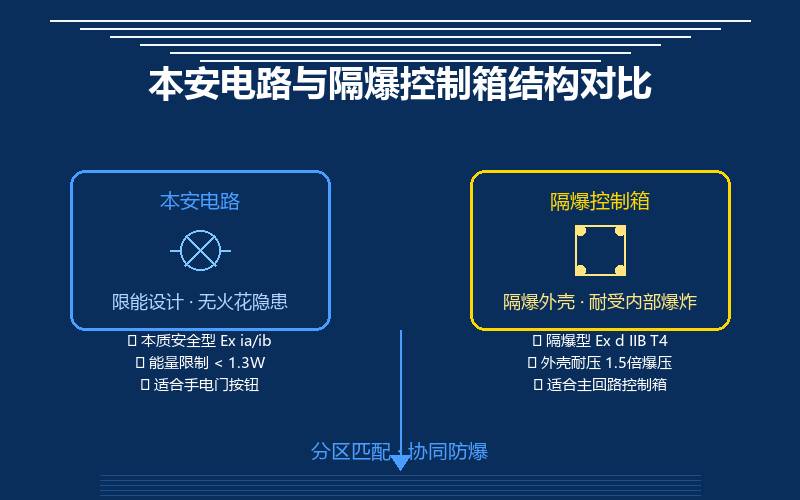

▲ 本安电路与隔爆控制箱结构对比示意图
📦 主回路隔爆控制箱的结构选型与设计要点
与手电门不同，主回路控制箱内部承载接触器、继电器、变频器、断路器、安全栅等大功率或高储能元件，其工作电压可达AC 380V～690V，工作电流数十安培，显然无法通过单纯的”限能”来实现防爆。因此，隔爆型（Ex d）控制箱是主回路控制的标准配置。
隔爆控制箱的设计哲学是”包容而非消除”：外壳被设计成能够承受内部爆炸性气体混合物爆炸时产生的压力而不损坏，同时通过精心设计的隔爆接合面（Flameproof Joint）阻止爆炸火焰传播到外部环境。根据GB/T 3836.2标准，隔爆外壳需满足以下关键要求：
- 耐压能力：外壳应能承受内部爆炸产生压力的1.5倍，且不低于0.35MPa（铸铁外壳）或0.5MPa（钢板焊接外壳），需提供型式试验报告。
- 隔爆接合面：接合面宽度（L）和间隙（i）需根据容积和气体分组确定，例如IIC气体下容积大于2000cm³的外壳，平面接合面宽度应≥25mm，最大间隙≤0.04mm。
- 引入装置：电缆引入必须使用隔爆型电缆密封接头（Ex d Cable Gland），确保电缆与外壳之间的密封和隔爆性能；备用引入口须用经认证的堵头封堵。
- 内部元件温升：控制箱内部元件的最高表面温度不得超过温度组别的允许值（如T4组≤135°C，T6组≤85°C）。
在材料选择上，隔爆控制箱外壳多采用抗拉强度不低于120MPa的铸铝合金或不低于200MPa的钢板焊接。对于户外安装的控制箱，还应考虑防护等级——至少为IP54，推荐IP66以应对冲洗、暴雨和粉尘环境。散热设计方面，大功率变频器元件应通过导热硅脂紧贴箱体壁安装，利用箱体外壁自然散热，避免在隔爆外壳上开设散热窗或风扇孔。
📊 手电门防爆等级选型参数对照
不同爆炸危险区域对应不同的手电门防爆等级要求。以下为常见选型参数对照：
| 防爆等级 | 适用区域 | 防护等级 | 特点与典型应用 |
|---|---|---|---|
| Ex ia IIC T6 | Zone 0/1/2 | IP66 | 本安型，两个故障下仍安全，最高安全等级 |
| Ex ib IIC T6 | Zone 1/2 | IP65 | 本安型，一个故障下安全，性价比高 |
| Ex d IIB T4 | Zone 1/2 | IP66 | 隔爆型，外壳坚固，适合重型工况 |
| Ex de IIB T4 | Zone 1/2 | IP65 | 复合型，接线腔增安，便于现场接线 |
| Ex nA IIC T5 | Zone 2 | IP54 | 无火花型，经济选择，仅限Zone 2非频繁操作 |

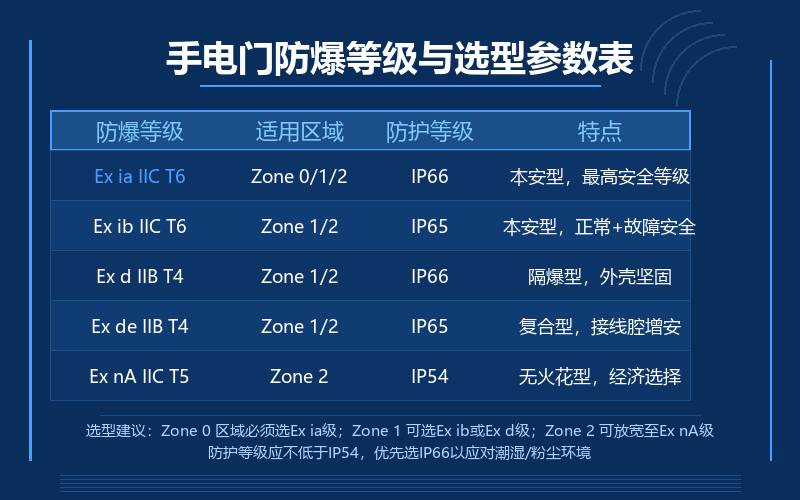

▲ 手电门防爆等级与选型参数表
⚡ 本安—隔爆混合系统的工程匹配策略
在实际的防爆电动葫芦系统中，本安型手电门和隔爆型控制箱并非孤立存在，而是构成一个混合防爆系统。手电门的本安信号电缆（通常为三芯或五芯屏蔽线）通过隔爆控制箱上的本安接线端子引入箱内，再经安全栅隔离后连接到非本安侧的PLC或继电器回路。这一过程中需重点关注以下匹配问题：
- 本安回路参数匹配：安全栅的输出参数（Uoc, Isc, Po）须小于等于手电门本安元件的允许值（Ui, Ii, Pi），且考虑电缆分布电容和电感的影响——本安电缆的分布电容Cc和分布电感Lc须计入回路总参数。
- 接地系统协调：本安系统要求接地电阻≤1Ω，安全栅必须可靠接入本安接地汇流排，且与电力接地系统分开或通过等电位联结线连接。
- 电缆选型与布线：本安信号电缆应使用蓝色（国际惯例标识本安回路）护套，与非本安线路分开敷设，间距不小于50mm，避免电磁干扰耦合。
- 系统整体温升校核：隔爆箱内部热量——特别是变频器或变压器的热损耗——可能使箱内温度升高，进而影响安全栅等本安元件的环境温度上限（通常为60°C），必要时需降额使用或选用宽温型元件。
此外，手电门的防护等级不能大意。由于手电门悬挂于葫芦下方，暴露在车间环境中，极易受到冲击、液体喷溅和粉尘侵入。建议选择防护等级不低于IP65的手电门，在化工、海洋平台等苛刻环境中应选IP66或更高。手电门外壳材料应具备抗UV老化、耐化学腐蚀性能，常用聚碳酸酯（PC）或增强尼龙（PA6+GF30）材质。
✅ 结语与选型建议
防爆电动葫芦的手电门与操作控制箱选型，核心原则是“分区匹配、本安优先、隔爆保障”：手电门按钮信号回路优先采用本安型（Ex ia/Ex ib）以实现轻量化、高灵活性和可带电维护特性；主回路控制箱则必须采用隔爆型（Ex d）以确保大功率电路的安全隔离。两者通过安全栅实现本安与非本安侧的能量隔离，形成完整的防爆操作控制系统。
具体选型时，建议工程设计人员对照爆炸危险区域划分图、可燃气体分类（IIA/IIB/IIC）和温度组别（T1~T6），逐项校核手电门和控制箱的防爆标志、防护等级、电气参数匹配性，并保留完整的防爆合格证和计算书以备审查。下一篇将讨论防爆电动葫芦的超载限制器与安全保护装置的防爆设计，敬请关注。
