单梁起重机在机械制造车间的应用与优势
技术专题 · 第20篇
1. 摘要
在机械制造行业，车间内部的物料搬运效率直接决定了整条生产线的节拍与产能。跨区域的长距离吊运、多工位之间的工件流转，以及原材料与成品的频繁装卸，对起重设备提出了高可靠、高效率、高安全性的复合要求。单梁起重机凭借其结构简单、造价经济、操控灵活的特点，已成为中小型机械制造车间最主流的起重解决方案。本文从车间工况特点出发，系统分析单梁起重机的应用场景、设备配置、经济性优势，并结合实际案例给出量化评价。
2. 机械制造车间特点
典型的机械制造车间往往呈现以下共性特征：
- 跨区域吊运：从原材料堆场到切割区、从热处理到机加工、从装配到成品库，物料需要长距离（数十米甚至上百米）平移，传统的叉车在巷道内效率受限且占用地面通道。
- 多工位协同：同一车间内通常有多台加工设备（车床、铣床、磨床等）协同作业，工件需在不同工位间反复转运。起重机可以沿轨道覆盖整条生产线，实现”空中走廊”式物流。
- 空间利用要求高：机械加工设备占地面积大，又需要预留操作空间和安全通道。将吊运工作移至空中，可释放地面面积用于设备布局和人员走动，是提升空间利用率的有效手段。
- 吊装频繁且负载变化大：从几公斤的精密零件到数吨重的铸锻件毛坯，负载跨度大，且起吊频次可达每小时10-30次。

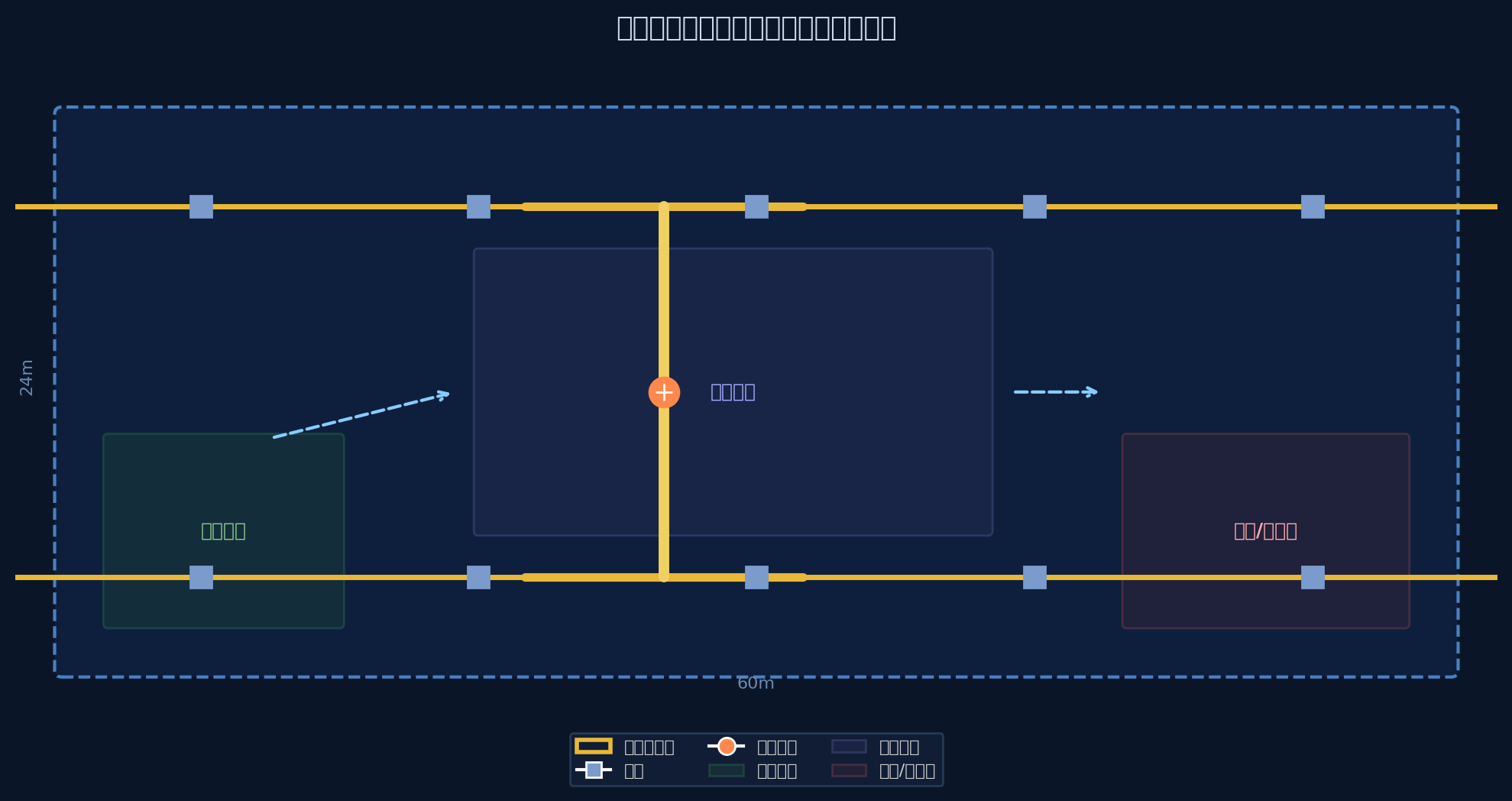

图1 单梁起重机车间布局示意图（俯视图）—— 轨道覆盖原材料区、机加工区和成品装配区，实现全流程空中吊运
3. 典型应用场景
3.1 原材料装卸
钢材、铸件等原材料一般以捆扎或散装形式运至车间卸货区。单梁起重机配合电磁吸盘或C型吊具，可以快速将卡车上的钢材吊运至指定堆场。相较于叉车，起重机无需预留叉车转向半径，卸货区可紧邻轨道布置，缩短运距。
3.2 加工工位吊装
在机床旁边布置工件暂存区，起重机将毛坯吊运至车床或加工中心的装料工位，加工完成后将半成品吊离，流转至下一工序。一人操作遥控器即可完成全部动作，无需多人配合搬运。
3.3 成品转运与装车
完工后的成品由起重机从装配线末端的缓存区直接吊运至出货口或装车平台。大跨度设计使得同一台起重机可覆盖多个出货口，减少倒运环节。
4. 设备配置
机械制造车间最常用的单梁起重机以LDA型为主，主要参数如下：
| 额定载荷 | 5 t ～ 10 t（偶有 16 t） |
| 跨度 | 7.5 m ～ 22.5 m |
| 起升高度 | 6 m ～ 18 m |
| 操作方式 | 地面遥控（无线/手柄）为主，也可选驾驶室 |
| 工作级别 | A3～A5（中级制） |
地面遥控操作是机械车间的主流选择。操作人员在地面随行，视野开阔，可近距离观察吊装状态，同时避让运动中的机床。相较于驾驶室操作，地面遥控省去了上下驾驶室的时间，在频繁短距吊运工况下效率提升约15%～20%。
5. 与叉车方案的对比
在机械车间内部物料流转中，单梁起重机与叉车方案是两种主要选择，以下从三个关键维度进行横向比较：
- 效率：单梁起重机沿固定轨道运行，起吊与移动可同时进行，吊运效率约0.8 t/min；叉车需先叉取、后退、转向再前行，单次循环时间更长，效率约0.25 t/min。在需要跨区域长距离吊运时，起重机节省的时间更为显著。
- 成本：一台5t LDA型单梁起重机（含轨道及安装）综合造价约10～15万元；而一台载重相当的叉车售价在15～25万元，且机械车间通常需要2～3台叉车才能覆盖同等工作面积。在年度运营上，起重机电力消耗远低于内燃叉车的燃油费用，且维护成本仅为叉车的30%～40%。
- 空间利用率：叉车需要宽度不小于3.5 m的通道，占用了大量地面面积；而起重机完全利用车间上部空间，地面通道可缩减至1.5 m（仅用于人员通行），释放出的空间可以布置更多设备。量化测算显示，起重机方案的空间利用率比叉车方案高出约20个百分点。
图2 单梁起重机与叉车方案综合对比（效率、成本、空间占用、能耗）
6. 案例：某机床厂金工车间
背景：华东某机床制造企业，金工车间面积约1500 m²，配备6台数控加工中心、2台镗床和3台磨床。改造前采用2台3t内燃叉车进行物料流转，存在以下痛点：叉车通道占用约20%的生产面积；叉车尾气导致车间空气质量下降；物料搬运等候时间导致机床待料停机。
改造方案：沿车间长度方向安装1台10t LDA型单梁起重机，跨度18m，采用无线遥控操作。保留1台叉车用于室外装卸，车间内部全部由起重机覆盖。
效果：改造后，车间内通道宽度由3.8m缩减至1.5m，释放面积约230 m²用于新增设备；物料转运时间由平均12分钟/次缩短至4分钟/次；机床待料停机率降低约65%；车间空气质量明显改善。项目投资回收期为1.3年。
7. 投资回报分析
单梁起重机在机械制造车间的投资回报可从以下方面量化：
| 投资项 | 金额（万元） | 说明 |
| 设备及安装 | 12.0 | 含轨道、滑触线、电控 |
| 年节省人工 | 4.5 | 减少1名叉车司机 |
| 年节省燃油/电费 | 2.8 | 叉车vs起重机能耗差 |
| 年维护费节省 | 1.5 | 起重机维护成本更低 |
| 年综合节省 | 8.8 | 静态回收期约1.4年 |
若考虑到因空间释放而增加设备带来的产能提升效益，实际回收期通常不超过1.5年，全生命周期（15年）净现值（NPV）超过100万元。
8. 结语
单梁起重机以其结构紧凑、经济性好、操作灵活的优势，完美适配机械制造车间跨区域、多工位、高频次的物料吊运需求。在5～10t载荷等级、中短跨度（≤22.5m）的典型工况下，单梁起重机相比叉车方案在效率、成本、空间利用和安全环保方面均优势明显。对于正在进行车间物流升级的机械制造企业而言，单梁起重机是一项投资回报清晰、技术成熟可靠的首选方案。
— 本文完 · 技术专题第20篇 —
