LD型电动单梁起重机：结构特点与应用领域全面解析

LD型电动单梁起重机是以电动葫芦为起升机构，沿工字钢轨道运行的桥架型起重机，是工业企业最常用的起重设备之一。河南克鲁德重工有限公司专业生产LD型电动单梁起重机，产品覆盖1～20吨，跨度可达31.5米，工作级别A3～A6级。本文系统介绍LD型起重机的结构组成、技术特点及典型应用场景，为设备选型提供技术参考。

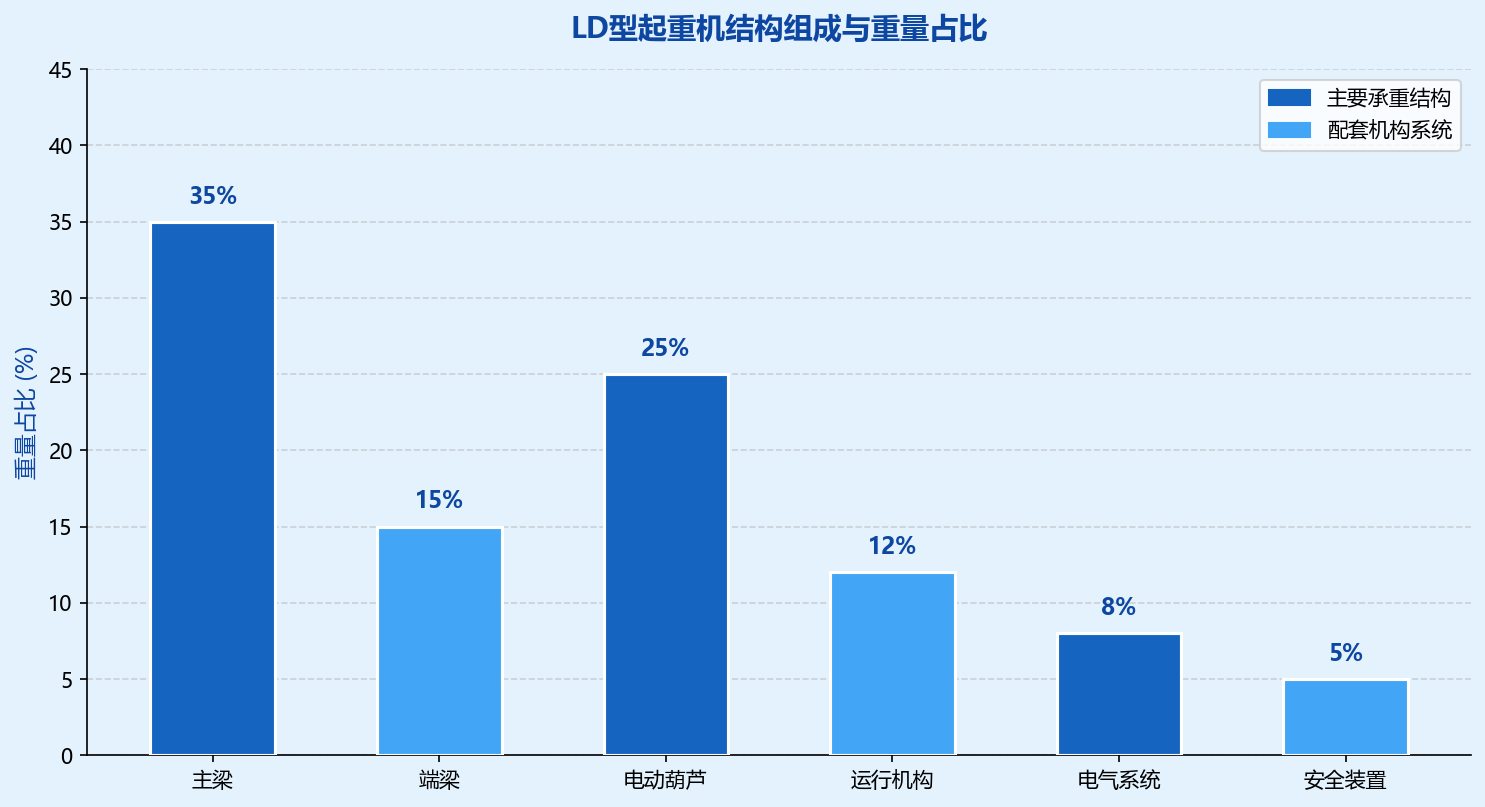

LD型单梁起重机结构组成

一、产品结构组成

LD型电动单梁起重机主要由桥架、电动葫芦、运行机构、电气控制系统及安全保护装置五大部分组成。桥架包括主梁和端梁，主梁采用工字钢或工字钢+箱型复合型材，端梁通过高强度螺栓与主梁连接，形成完整的桥架结构。电动葫芦采用CD型（单速）或MD型（双速）钢丝绳电动葫芦，悬挂于主梁下翼缘并沿其行走。运行机构由电动机、减速器、车轮组构成，分别驱动两侧端梁车轮实现大车纵向移动。

电气控制系统包括司机室控制柜、手电门、遥控器等操作装置，以及断路器、接触器、热继电器等保护元件。安全保护装置配置起重量限制器、起升高度限位器、大车行走限位器、缓冲器及声光报警装置，确保运行安全。

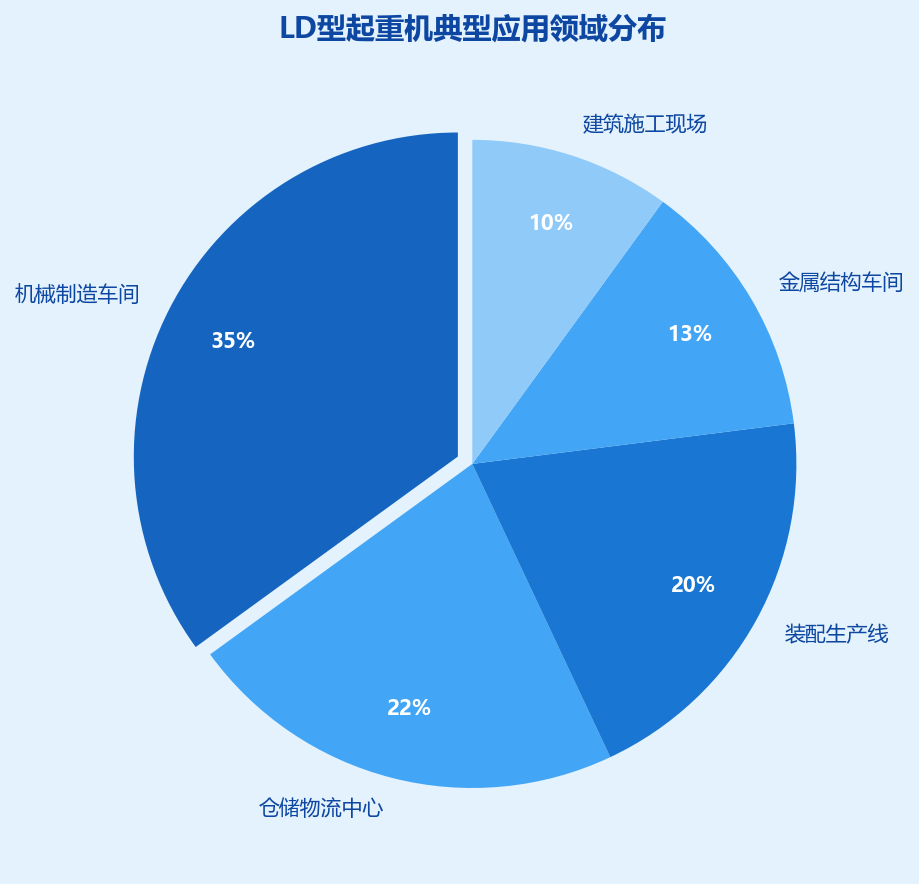

LD型单梁起重机应用领域分布

二、核心技术参数

■ 表1 LD型电动单梁起重机基本参数表

额定起重量	1t、2t、3t、5t、10t、16t、20t	特殊可定制
跨度	7.5m、10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m	非标可定制
起升高度	6m、9m、12m、18m、24m、30m	可定制
工作级别	A3、A4、A5、A6	按GB/T 3811
起升速度	CD型：8m/min；MD型：0.8/8m/min	变频可调
大车运行速度	20～45m/min	变频可调
电源	三相AC 380V 50Hz	可定制其他电压
操纵方式	地面操作、司机室操作、遥控操作	可选

■ 表2 不同工作级别适用工况对照表

A3	U3	Q2	≤4h	仓库、维修车间
A4	U4	Q2	4～8h	一般机械加工车间
A5	U5	Q2/Q3	8～16h	铸造车间、装配线
A6	U6	Q3	16～24h	繁忙冶金车间

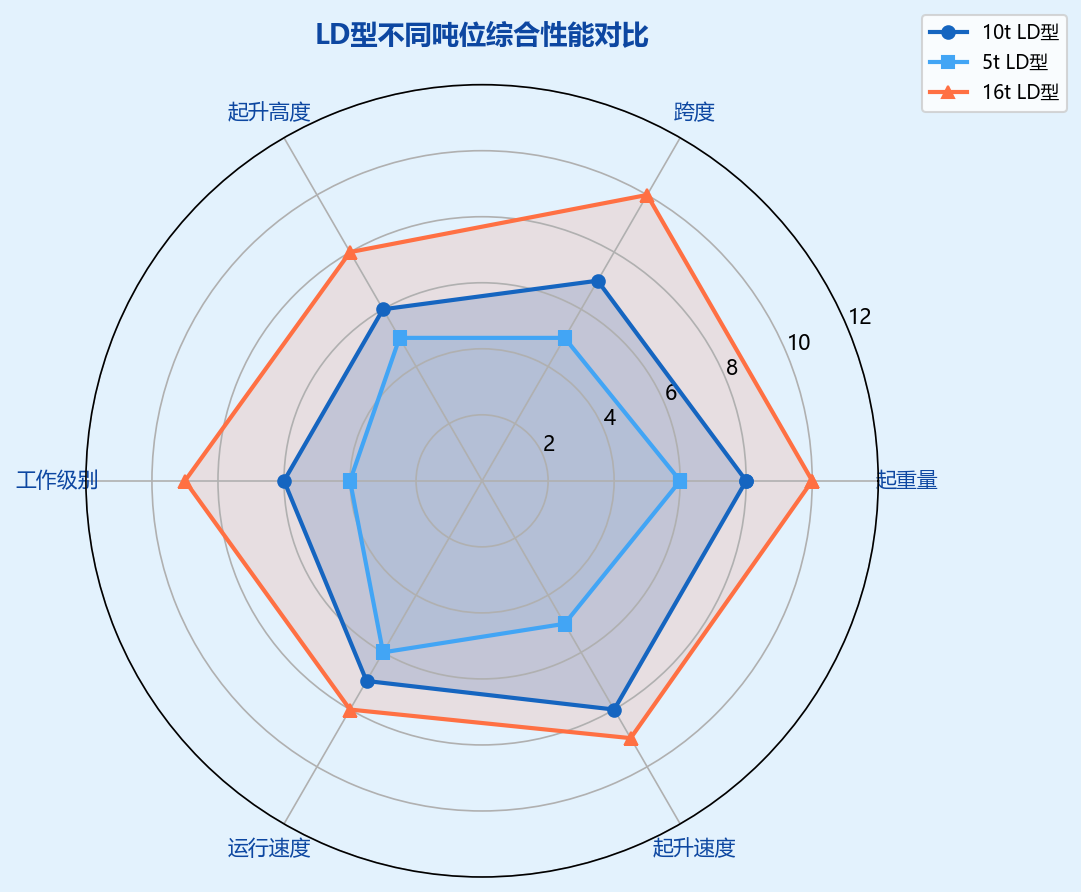

LD型单梁起重机性能雷达图

三、产品技术特点

LD型电动单梁起重机具有以下突出技术特点：结构紧凑、自重轻（比同吨位双梁起重机轻30%～50%）；电动葫芦沿工字钢轨道行走，省去了独立的起重小车，结构简单；起升机构采用CD/MD型电动葫芦，技术成熟、维护方便、备件通用性强；可采用地面手电门操作、司机室操作或遥控操作，适应不同工况需求；整机价格低，投资回收期短，性价比高。

与LX型悬挂起重机相比，LD型安装于地面轨道，承载能力强、跨度大；与QD型双梁桥式起重机相比，LD型结构简单、价格低，适合中小吨位场合；与欧洲进口单梁起重机相比，LD型更适应国内工况，售后服务响应快，备件成本低。

四、典型应用领域

LD型电动单梁起重机广泛应用于机械制造、汽车装配、仓储物流、金属加工、电力检修、建材生产等行业。在机械制造车间，用于零部件吊装、机床上下料、模具更换；在汽车装配线，用于车身总成吊装、发动机装配；在仓储物流中心，用于货物堆垛、集装箱装卸；在金属加工车间，用于钢材搬运、切割下料；在电力检修现场，用于变压器吊装、开关柜安装。

根据GB/T 14405-2011《通用桥式起重机》规定，LD型起重机设计寿命为20年（按A5工作级别），整机出厂前需通过额定载荷1.25倍静载试验和1.1倍动载试验，确保安全可靠。河南克鲁德重工有限公司生产的LD型电动单梁起重机严格执行国家标准，产品通过ISO9001质量体系认证，为用户提供可靠的设备保障。数据来源：河南克鲁德重工有限公司提供。

数据来源：河南克鲁德重工有限公司提供
