成都造纸烘干部专用耐热起重机方案

造纸车间烘干部是整条产线的热量核心——烘缸表面温度动辄120~180℃，蒸汽管路辐射热弥漫，环境温度长期在60~85℃高位运行。普通桥式起重机在这样的”烤箱级”工况下，电机过热跳停、电缆老化龟裂、润滑脂碳化失效、电气元件误动作……故障频发导致的非计划停机，每小时损失数万元产能。

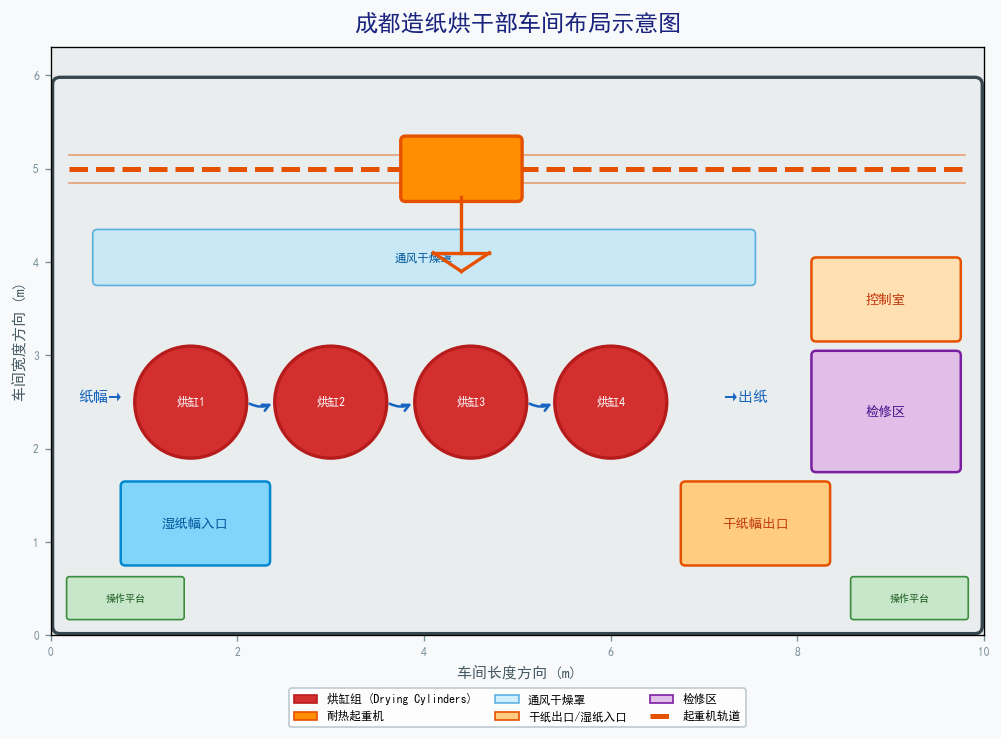

图：成都造纸烘干部车间布局示意图

成都作为西南造纸重镇，夏季高温高湿叠加烘干部持续热辐射，对起重设备提出了极端严苛的要求。如果起重机频繁罢工，不仅烘干部断纸停车，整个纸机生产线都将被迫降速甚至停产。传统通用起重机，根本扛不住成都烘干部的”烤”验。

二、核心方案

针对成都造纸烘干部的特殊工况，我们全新推出耐热型桥式起重机系列，从材料选型到结构设计，每一个细节都经过高温专项优化：

1. 造纸烘干部的高温环境特点

成都造纸烘干部属极端高温高湿作业区，烘缸表面温度高达120~180℃，蒸汽管路密集排列导致空间热辐射强度极大，车间环境温度长期维持在60~85℃的持续高位。特别是在夏季，成都地区本就高温潮湿，烘干部内部相对湿度可长期超过85%，水蒸气与高温叠加形成湿热交变环境。此外，造纸过程中纸页释放的酸性气体、蒸汽中含有的微量硫化氢以及漂白残留的氯离子等腐蚀性介质弥漫在空气中，对起重机金属结构、电气元件和传动系统形成多重腐蚀威胁。普通桥式起重机在此种”烘箱+桑拿+腐蚀”的三重恶劣环境下，往往数月内即出现电机烧毁、轴承卡滞、钢结构锈蚀等严重故障，无法满足连续性生产要求。

2. 耐热型桥式起重机的材料选型

针对烘干部的高温与腐蚀双重挑战，耐热型桥式起重机在核心材料上进行了全面升级。金属结构采用Q355NH耐候钢或16MnDR低温/高温两用钢板，相比普通Q235B钢，其在85℃高温下屈服强度下降率低于8%，且抗腐蚀性能提升3倍以上。主梁和端梁的焊接工艺严格执行NB/T 47014标准，焊后整体消除应力热处理，避免高温服役中焊接接头应力开裂。起升电机采用H级绝缘（耐温180℃），定子绕组浸渍耐高温F级绝缘漆，转子采用铸铝结构配合高温润滑脂密封轴承；运行电机同样为H级变频电机，并加装独立轴流风机强制冷却。电气柜内核心元件（接触器、断路器、变频器）选用耐温105℃以上的工业级产品，柜体采用双层隔热钢板+内衬陶瓷纤维隔热棉，可将柜内温度控制在环境温度+15℃以内。电缆全部选用耐温150℃的硅橡胶绝缘或氟塑料绝缘电缆，杜绝高温老化龟裂导致的短路风险。

3. 高温工况下的关键安全设计

耐热型桥式起重机在安全层面引入了多项针对高温工况的专项设计。热辐射防护方面，小车架底部铺设不锈钢镜面反射板，可将来自烘缸的向上热辐射反射率提升至70%以上，大幅降低小车内部件的热负荷；所有液压管路和电缆桥架均加装铝箔隔热套管。散热系统方面，整机采用”强制风冷+自然对流”双通道散热架构：电机尾部独立风机、电气柜顶部轴流排风扇、主梁内部贯通式通风道三者联动，确保关键部件在最严酷工况下温升不超过设计限值。紧急冷却保护机制更为重要——当起重机内部监测点温度超过设定阈值（如电机绕组温度≥155℃或柜内温度≥75℃）时，系统自动触发三级响应：一级预警（声光报警，提示操作人员安排停机检查）、二级降载（自动限制起重量至额定值的70%，允许完成当前吊运后安全退出）、三级紧急停机（切断动力电源，同时自动接通备用压缩空气管路对电机和电气柜进行强制吹扫降温）。这三道防线层层递进，确保即使散热系统出现异常，设备和人员安全仍受充分保障。此外，所有承载钢丝绳均采用耐高温、抗腐蚀的不锈钢绞线或镀锌钢芯钢丝绳，并配备断丝监测传感器，在高温环境下维持足够的疲劳寿命和安全系数。

三、配置参数

同时，整机采用模块化设计，起重量覆盖5t至50t，跨度可根据车间布局定制，完全适配成都各纸厂烘干部的现有厂房结构。

如布局图所示，耐热起重机安装在烘缸组正上方的轨道上，覆盖从湿纸幅入口到干纸幅出口的全流程区域。烘干部四组烘缸沿生产线方向排列，起重机可以任意定位到每个烘缸上方，完成烘缸更换、干网张紧、辊子检修等作业。左右两侧操作平台方便地面人员配合，检修区和控制室位于车间一侧，便于集中管理。通风干燥罩覆盖烘缸组上方，与起重机轨道平行布置，互不干涉。

在成都某大型纸厂的实际应用中，该布局方案使烘干部检修效率提升40%，起重机全年故障停机时间减少85%，成为造纸烘干部关键设备运维的”金牌搭档”。
