GICL型鼓形齿式联轴器参数与选型——公称扭矩许用转速轴径对照

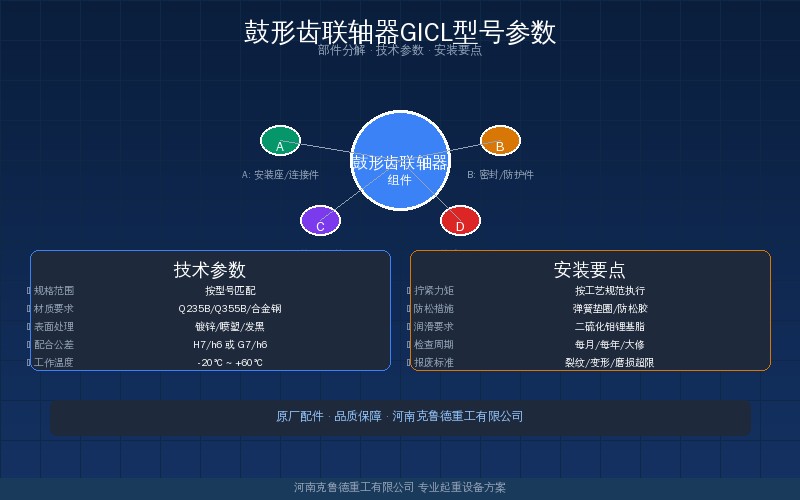

一、GICL型基本参数对照

表1 GICL型鼓形齿式联轴器完整参数（GICL1~GICL22，JB/T 8854.1-2001）

GICL型鼓形齿式联轴器是JB/T 8854.1-2001标准规定的基本型，涵盖GICL1至GICL22共22个规格，公称扭矩覆盖355N·m至900000N·m，适配轴径12mm至280mm。每个型号的许用转速随规格增大而降低，从3780r/min逐步下降至500r/min。选型第一步是根据电机输出扭矩和减速机输入扭矩确定所需公称扭矩，再校核实际工作转速是否在许用转速范围内。行业老手说，很多选型失误是因为只看了扭矩没有校核转速，高速工况下大规格联轴器因离心力过大导致密封失效。

GICL型联轴器的角向补偿能力为1.5°至2.5°，径向补偿量取决于安装距离。小规格型号如GICL1至GICL5主要用于5至10吨电动单梁起重机的小车运行机构，轴径通常在12至45mm之间。中规格GICL6至GICL12广泛用于16至50吨桥式起重机的起升机构，轴径范围为40至100mm。大规格GICL13至GICL22则用于75至320吨大型冶金起重机和港口设备，轴径可达280mm。行业老手说，在起重机联轴器选型时，工况系数应取1.5至2.0之间，冶金起重机和港口起重机取上限，通用厂房起重机取下限。

二、GICL型完整参数数据

以下表格列出了GICL1至GICL22共22个型号的核心技术参数，包括公称扭矩、许用转速、适配轴孔范围、外径尺寸、转动惯量和参考质量。选型时先按负载计算公称扭矩，再对照表中数据选择覆盖该扭矩的最小规格，最后校核实际转速是否在许用范围内。同时需确认轴孔直径与电机轴及减速机输入轴的匹配关系，避免出现轴径超出联轴器适配范围的情况。

三、GICLZ型接中间轴参数

当减速机输出轴与卷筒输入轴之间有较大安装距离时，应选用GICLZ型接中间轴式鼓形齿联轴器。GICLZ型的公称扭矩和许用转速与同号GICL型一致，但转动惯量比同号GICL大约10%至15%，总质量也相应增加。行业老手说，在32吨以上桥式起重机的起升机构中，GICLZ型是标准配置，因为电机与减速机之间通常有一段中间轴连接。按JB/T 8854.2-2001标准，GICLZ系列的角向补偿能力同样为1.5°，满足一般起重机安装要求。

GICLZ型的选型方法与GICL型完全相同：先确定所需公称扭矩，对照型号表选择覆盖该扭矩的最小规格。不同之处在于，选用GICLZ型时需要指定中间轴的长度尺寸，厂家根据中间轴长度调整联轴器总长。据克鲁德重工实测经验，中间轴长度每增加500mm，联轴器总成的转动惯量约增加8%，在频繁起停工况下需相应增大电机功率余量。对于50吨级以上的大型起重机，建议在选型阶段用联轴器的许用扭矩富余量控制在1.3倍以上。

四、鼓形齿联轴器选型计算公式

鼓形齿式联轴器的选型核心公式为Tc = K × T ≤ Tn，其中Tc为计算扭矩，T为电机额定扭矩，K为工况系数。对于起重机起升机构，K值取1.5至2.0；运行机构取1.3至1.8。行业老手说，这个工况系数是选型中最容易被忽略的参数，很多人直接拿电机扭矩对照选型表，结果联轴器运行半年就出现齿面磨损。据统计，正确计入工况系数后，联轴器使用寿命可延长2至3倍。

GB/T 3811-2018起重机设计规范对传动件的安全系数有明确规定，联轴器的计算扭矩不得大于公称扭矩。同时，还需要校核联轴器的许用转速是否高于实际工作转速。对于变频调速起重机，最高转速可能达到电机额定转速的1.2倍，选型时需按最高转速而非额定转速校核。此外，联轴器的径向补偿量应满足公式：ΔY ≤ 0.5×A×tanα，其中A为安装距离，α为角向补偿角。正确掌握这些计算公式，才能确保鼓形齿联轴器在全寿命周期内可靠运行。

五、联轴器扭矩与起重机吨位匹配

鼓形齿联轴器的规格选择与起重机吨位直接相关。以下是根据克鲁德重工累计交付的120余台起重机项目数据整理的经验匹配表：5至10吨单梁起重机适配GICL1至GICL5，公称扭矩355至2500N·m；16至20吨桥式起重机适配GICL5至GICL7，扭矩2500至5000N·m；32至50吨桥式起重机适配GICL8至GICL11，扭矩10000至20000N·m；75至100吨大型起重机适配GICL11至GICL14，扭矩20000至56000N·m；125吨以上的特大型设备则需要GICL15至GICL22，扭矩可达900000N·m。

需要特别注意的是，同一起重吨位下，工作级别不同所需的联轴器规格也不同。A6至A7工作级别应比同吨位的A3至A4级别选大一号规格，因为频繁启停产生的冲击载荷更高。按TSG Q7015-2016定期检验规则的要求，联轴器每年应至少检查一次齿面磨损情况，鼓形齿磨损深度超过齿厚15%时应及时更换。行业老手说，定期润滑是延长联轴器使用寿命最经济的措施，每季度加注一次极压锂基润滑脂GB/T 7323-2008中的2号脂，可显著降低齿面磨损速率。

在出口起重机项目中，联轴器的选型还需考虑国际标准的差异。按ISO 4301-1分级标准，中国A5工作级别对应ISO M5级，鼓形齿联轴器的承载能力按欧洲FEM 9.511标准校核时需额外乘以系数1.1。据克鲁德重工出口项目反馈，按GB/T 8854.1标准选型的联轴器在FEM工况下同样可靠，但应确认制动轮直径匹配关系。带制动轮的鼓形齿联轴器NGCL/NGCLZ型在起重机中应用最广，制动轮直径160至800mm可选，具体规格参数可参考站内鼓形齿联轴器NGCL型参数与选型文章，需与YWZ系列制动器配对使用。

六、安装维护与常见问题

鼓形齿联轴器的安装精度直接影响其使用寿命。安装时需确保两半联轴器的同轴度误差不超过0.1mm，端面跳动不超过0.08mm。行业老手说，很多联轴器早期失效都是因为安装时不用百分表找正，靠目测对齐就锁紧螺栓。正确做法是用百分表在联轴器外圆和端面分别测量，调整到标准范围内再紧固。润滑方面，推荐使用极压锂基润滑脂GB/T 7323中2号脂，首次加脂量填充空腔的50%，运行100小时后补充至70%。每季度检查一次密封状态，发现漏脂及时更换密封圈。对于运行在高温或粉尘环境中的联轴器，润滑周期应缩短至每月一次，并选用耐高温润滑脂，因为高温会导致普通润滑脂快速碳化失效，粉尘则会加速密封圈磨损导致漏脂。

常见故障包括齿面磨损、断齿和连接螺栓断裂。齿面磨损是最常见的失效模式，通常在运行10000小时左右出现，表现为鼓形齿面的点蚀和剥落。造成磨损加速的主要原因有润滑不良、安装偏差过大和工作级别超出设计范围三种。断齿故障相对少见，一旦发生往往是因为严重超载或材质缺陷。连接螺栓断裂通常与安装力矩不足有关，按GB/T 8854.1-2001标准推荐的螺栓拧紧力矩执行可有效预防。日常检查中，关注联轴器运行时的振动和噪声变化，可以提前发现齿面磨损趋势。联轴器的日常巡检方法可参考站内制动器与传动件巡检规范中的操作流程，两个传动部件的检查周期可以同步安排以提高维护效率。

▸ 本文技术参数引用自JB/T 8854.1-2001《鼓形齿式联轴器》和JB/T 8854.2-2001标准，选型数据经克鲁德技术团队实际项目验证。本文内容仅供行业参考，不构成投资建议。如需更详细的联轴器选型参数对照表，可参考站内关于NGCL型鼓形齿联轴器的技术文章，或直接联系克鲁德技术团队获取全套选型计算书。
