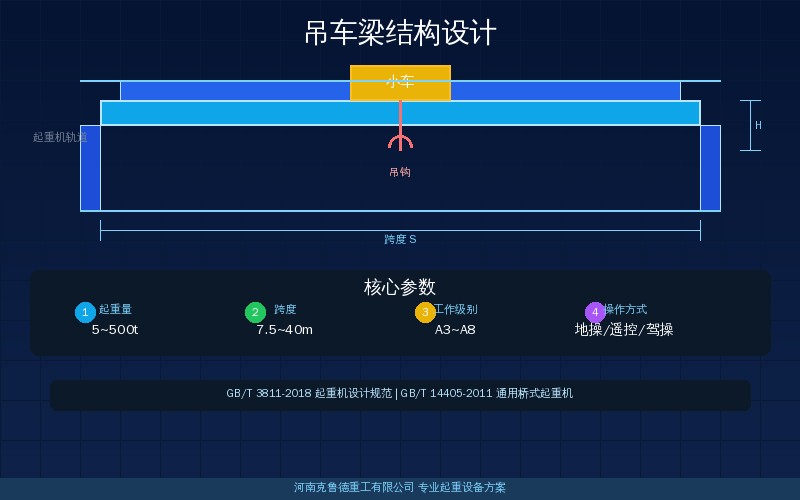

吊车梁是厂房里支承起重机轨道的那根水平钢梁，选错型号的后果往往要等整机跑起来才暴露。起重机厂房吊车梁结构设计速查，核心就抓跨度、起重量与轮压三个输入：跨度定梁长，起重量和轮压定梁型与梁高。说实话，很多车间只盯着起重机本身，把吊车梁当成普通钢梁随便配，轨道装完一跑就出现晃动、啃轨甚至焊缝开裂，返工比当初好好选型贵得多。
- 跨度：吊车梁两端支承间距，取厂房柱距
- 起重量：决定轮压等级与梁型
- 梁高：约梁跨的1/10~1/16
- 材质：Q235B或Q355B为主
一、吊车梁在厂房里的作用
吊车梁架在厂房柱的牛腿或柱顶上，是起重机与厂房结构之间的传力件。起重机的最大轮压经轨道传到吊车梁上翼缘，再经腹板、下翼缘传给柱子和基础；大车制动时产生的水平力也由吊车梁承担。吊车梁的选型决定了轨道能不能装平、起重机跑起来稳不稳。
行业老手说，吊车梁与起重机主梁是两回事：主梁随起重机出厂，吊车梁属于厂房钢结构。设计吊车梁前先要拿到起重机的型号、跨度、轮压和工作级别，把这些参数交给土建设计，梁型梁高才能定得准。轮压超过200kN时还要做疲劳校核，重级工作制A7~A8的吊车梁焊缝要按规范抽检探伤。
吊车梁跨中还要预留上拱度，抵消满载下挠后轨道仍能保持水平。安装验收时测轨道标高偏差，同一跨同截面控制在10mm以内，相邻柱距之间控制在5mm以内，超差会导致车轮偏载和啃轨。轨道找平后再用压板固定，端部设车挡防撞。
二、跨度起重量匹配梁型
吊车梁的跨度一般等于厂房柱距，常用6m、9m、12m三档，对应不同起重量选用热轧H型钢、焊接工字钢或箱形截面。下表是厂房常见配置下的梁型与梁高参考，梁高指截面总高，含上下翼缘。
| 梁跨（柱距） | 起重量 | 推荐梁型 | 常用梁高 |
|---|---|---|---|
| 6m | 5~10t | 热轧H型钢 HN400~500 | 400~500mm |
| 6m | 16~32t | 焊接工字钢梁 | 500~700mm |
| 9m | 5~10t | 热轧H型钢 HN500~600 | 500~600mm |
| 9m | 16~32t | 焊接工字钢梁 | 700~900mm |
| 12m | 5~10t | 热轧H型钢 HN600~700 | 600~700mm |
| 12m | 16~32t | 焊接工字钢或箱形梁 | 900~1200mm |
热轧H型钢梁用于中小吨位，断面成品供货、焊缝少、工期短；焊接工字钢梁可按轮压调整翼缘厚度和腹板高度，16t以上优先；箱形截面抗扭刚度大，适合32t级大跨或重级工作制。梁型一旦确定，按GB/T 3811-2008做强度与刚度校核，腹板高厚比超限时加横向加劲肋。
行业老手说，5~10t轻载车间直接买热轧H型钢梁最划算，钢厂按定尺供货，现场拼装快；16t以上再考虑焊接梁，别小吨位也上焊接，焊缝多反而增加探伤和变形控制成本。跨度与起重量对应关系还可参考起重机跨度10.5到31.5m八级标准参数——厂房跨度与起重量选型速查。
三、轮压与梁型怎么对应
吊车梁截面大小由起重机最大轮压决定，而不是由起重量直接决定。同一台16t起重机，跨度大、轮距小，单轮轮压反而高。下表给出常用桥式起重机的大致轮压与水平制动力范围，供厂房设计时初算吊车梁。
| 起重机配置 | 最大轮压 | 水平制动力 | 小车重量 |
|---|---|---|---|
| LD型5t，跨度16.5m | 35~50kN | 3~5kN | 约0.5t |
| LD型10t，跨度22.5m | 55~75kN | 5~8kN | 约0.8t |
| QD型20/5t，跨度22.5m | 150~200kN | 10~15kN | 6~8t |
| QD型50/10t，跨度28.5m | 280~360kN | 18~25kN | 12~16t |
| QD型100/20t，跨度31.5m | 450~600kN | 30~40kN | 22~30t |
轮压范围确定后，把最大轮压乘动力系数作为吊车梁设计荷载，再叠加梁自重和轨道重量。行业老手说，轮压在200kN以内的吊车梁可按常规梁设计，超过200kN就要复核腹板局部压应力和疲劳，轨道型号也要跟着升级，具体轨道怎么配对可看QD型轮压参数速查——双梁桥式起重机20t到100t轨道型号与厂房荷载匹配。
克鲁德技术团队在方案评审里发现，不少厂房把轮压按两台起重机同时满载叠加，算出来梁特别大、浪费钢材。规范做法是考虑两台相邻起重机的不利组合并乘以相应组合系数，这个值通常在1.0~1.1之间，跟工作级别有关，直接双满载会让梁高凭空多出200mm以上。
四、轨道标高与连接件
吊车梁顶面要预埋或焊接轨道垫板，轨道通过压板固定在垫板上。轨道中心线应正对吊车梁腹板或上翼缘中心，偏差过大会在梁内产生偏心扭矩。轨道接头尽量放在梁跨的1/3点附近，错开最大弯矩区，接头用鱼尾板连接并留伸缩缝。
安装后逐跨测量轨道标高和轨距：同一跨同截面标高偏差控制在10mm以内，相邻柱距间5mm以内，轨距偏差正负5mm以内。端部装车挡和缓冲器，防止起重机冲出轨头；露天厂房还要考虑温度伸缩，长轨需设温度调节器。
行业老手说，吊车梁验收时最容易忽略的是梁与柱连接节点的螺栓预紧力和焊缝外观。连接螺栓要用扭力扳手按设计值拧紧，焊缝检查裂纹和咬边，吊车梁下翼缘的横向焊缝尤其要仔细看。想核对轨道压板和安装标准细节，可参考起重机轨道安装与验收标准——接头错位轨距偏差标高允许值速查。
厂房吊车梁的防腐也不可省：室内环境按C2~C3腐蚀等级做底漆加面漆，露天或沿海厂房按C4处理，涂层破损及时补漆，避免锈蚀减薄后承载能力下降。
五、常见问题解答
问：吊车梁常用什么钢材，选热轧H型钢还是焊接工字钢梁？
答：吊车梁主体多用Q235B或Q355B，大吨位、低温或露天工况用Q355B更稳。跨度小、起重量5~10t时优先热轧H型钢HN400~600，省掉拼焊工序；16~32t或跨度9~12m时用焊接工字钢梁，翼缘加厚、腹板按轮压配加劲肋；重级工作制A7~A8再考虑箱形截面。克鲁德技术团队建议按计算书选材，别只按吨位拍脑袋。
问：吊车梁梁高一般取跨度的多少比较合适？
答：吊车梁梁高习惯取梁跨的1/10~1/16。跨度6m、起重量5~10t时梁高做到400~500mm；跨度9m、16~32t时700~900mm；跨度12m、32t级时900~1200mm。梁高不足挠度偏大、轨道易松动，梁高过大又费钢，具体数值按最大轮压和刚度验算确定，直接照套同吨位厂房容易出偏差，最好让设计重新算一遍。
问：吊车梁和起重机主梁是同一个梁吗？
答：不是。起重机主梁是桥式起重机桥架里承载小车和吊物的梁，随整机出厂；吊车梁是厂房里支承起重机轨道的梁，两端落在牛腿或柱顶上，属于厂房钢结构。吊车梁顶面铺轨道，起重机在轨道上来回运行，轮压由吊车梁传给柱和基础。选吊车梁必须看起重机型号、轮压和跨度三个参数。
问：吊车梁装好后的检查怎么安排？重点查哪些部位？
答：新装吊车梁投产前做一次全面验收检查，之后每年随起重机定期检验一起查。重点看梁跨中有无下挠、翼缘与腹板焊缝有无裂纹、轨道压板是否松动、连接螺栓有无锈蚀，露天厂房再查防腐涂层和排水。发现焊缝裂纹应立即停用，由有资质的单位补焊并做无损检测，确认合格后才能恢复使用。
河南克鲁德重工有限公司专注桥式、门式、冶金及厂房配套起重设备的制造，吊车梁选型所需的起重机轮压、轨距和梁端反力参数可按型号提供，也可配合设计院完成吊车梁荷载提资。需要技术方案或报价，请拨打热线400-086-9590，或直接联系贾经理13903802779，把起重量、跨度、厂房柱距和轨面标高发来即可。
吊车梁选型抓住跨度、起重量与轮压三个参数，再对照梁型梁高表就不会走大弯。欢迎在评论区留言，说说你厂房用的是什么柱距和吨位，也欢迎联系克鲁德技术团队索取按型号整理的轮压与吊车梁荷载提资表。选型不是小事，等您把参数理清楚了我们再细聊，帮您把厂房与起重机一次配到位。
