桥式起重机主梁是承载吊重和传递载荷的核心结构件，设计计算涉及截面几何性质、强度校核、刚度验算和局部稳定分析四大核心环节。本文基于GB/T 3811-2018和GB/T 1591结构钢标准，以三个典型算例详解主梁计算方法。
一、常用结构钢材力学性能
设计主梁前一定要搞清楚材料参数。河南克鲁德重工有限公司在大吨位主梁承制中经常遇到的问题就是材料选型不当。桥式起重机主梁最常用的结构钢材是Q235B和Q355B两种牌号。Q235B的屈服强度为235MPa，抗弯强度设计值215MPa，弹性模量206×10³MPa，适用于中小吨位和标准工作级别的起重机主梁。Q355B的屈服强度达到355MPa，抗弯强度设计值305MPa，比Q235B提高了约42%，在大吨位桥式起重机主梁中应用越来越普遍。行业老手说，大吨位主梁选Q355B虽然材料成本高一些，但可以用更薄的腹板和翼缘板，综合起来反而更省钱。
| 参数 | 符号 | Q235B | Q355B | 单位 |
|---|---|---|---|---|
| 屈服强度 | f_y | 235 | 355 | MPa |
| 抗弯强度 | f | 215 | 305 | MPa |
| 弹性模量 | E | 206×10³ | 206×10³ | MPa |

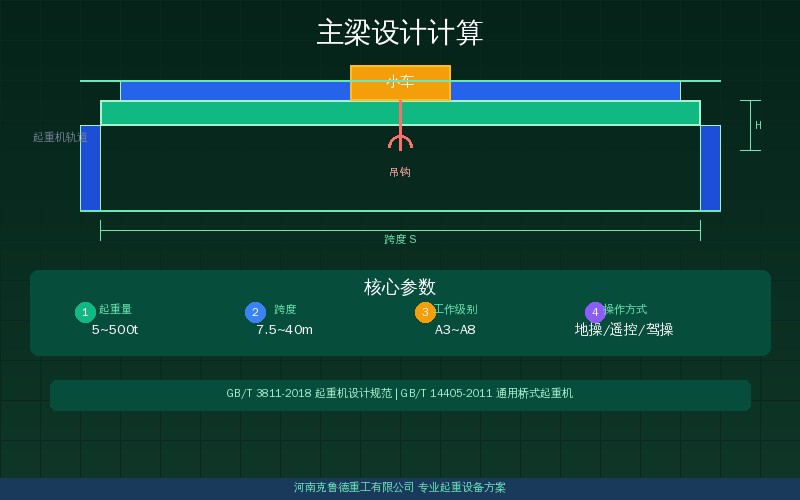

二、箱型截面几何性质计算
箱型主梁的截面由上下翼缘板和两块腹板焊接组成。主梁高度h₀取跨度S的1/14~1/20，两腹板内壁间距不小于0.4~0.6h₀。行业老手说，箱型截面的翼缘宽厚比b₀/t_f不应超过40ε，这是翼缘局部稳定的基本条件。截面面积A=2(B×t_f)+2(h₀×t_w)，惯性矩I_x=(B×H³-b×h³)/12，截面模量W_x=I_x/(H/2)。具体计算方法可参考《主梁设计计算》一文。在实际项目中，翼缘板宽度取500~760mm，腹板高度取1200~1800mm，这些经验数据可用于初步选型。
三、强度校核与刚度验算
主梁强度校核包括弯曲应力、剪应力、局部压应力和折算应力四项。弯曲应力σ=M_max/W_x不得超过f，剪应力τ=V×S/(I_x×t_w)不得超过f_v。局部压应力发生在轨道铺设处，按σ_c=ψ×F/(t_w×l_z)≤f计算。刚度校核控制主梁的垂直挠度，许用挠度按工作级别确定：A4~A6级不超过S/800。腹板加筋肋的设置取决于高厚比h₀/t_w：小于80ε时不需设置，超过160ε时需横向加纵向加筋肋。前两年有个客户用的Q235B主梁，满载弯曲应力仅87.5MPa，安全余量很大，其实可以考虑把腹板做薄一点。
四、QD10t-22.5m主梁算例
QD10t-22.5m采用Q235B钢材，A5工作级别。主梁截面为腹板1200×6mm和翼缘板450×10mm。截面面积A=23400mm²，惯性矩I_x=6.725×10⁹mm⁴，满载弯矩M_max=964968N·m。弯曲应力σ=87.5MPa远低于215MPa许用值，跨端剪应力仅6.9MPa也远小于125MPa限值。挠度f=17.9mm小于22.5mm，各校核项均有充足安全余量。行业老手说，10t级主梁的控制因素往往是刚度而非强度。QD10t-22.5m主梁算例
QD10t-22.5m采用Q235B钢材，A5工作级别。主梁截面为腹板1200×6mm和翼缘板450×10mm。截面面积A=23400mm²，惯性矩I_x=6.725×10⁹mm⁴，满载弯矩M_max=964968N·m。弯曲应力σ=87.5MPa远低于215MPa许用值，跨端剪应力仅6.9MPa也远小于125MPa限值。挠度f=17.9mm小于22.5mm，各校核项均有充足安全余量。行业老手说，10t级主梁的控制因素往往是刚度而非强度。，各项校核均有充足安全余量
| 校核项 | 计算值 | 许用值 | 结果 |
|---|---|---|---|
| 弯曲应力 | 87.5 MPa | 215 MPa | 通过 |
| 剪应力 | 6.9 MPa | 125 MPa | 通过 |
| 挠度 | 17.9 mm | 22.5 mm | 通过 |
五、QD20t-25.5m主梁算例
QD20t-25.5m采用Q235B钢材，A5工作级别。主梁截面腹板为1400×8+6mm（不等厚），翼缘板500×12mm，截面面积A=31600mm²，惯性矩I_x=9.67×10⁹mm⁴。满载弯矩M_max=1996000N·m，弯曲应力147MPa，挠度约20mm，均在许用值内。这个算例采用了不等厚腹板设计：上区用8mm板，下区用6mm板，既保证了承载又减轻了自重。这种方案在冶金和港口起重机中应用广泛。QD20t-25.5m主梁算例
QD20t-25.5m采用Q235B钢材，A5工作级别。主梁截面腹板为1400×8+6mm（不等厚），翼缘板500×12mm，截面面积A=31600mm²，惯性矩I_x=9.67×10⁹mm⁴。满载弯矩M_max=1996000N·m，弯曲应力147MPa，挠度约20mm，均在许用值内。这个算例采用了不等厚腹板设计：上区用8mm板，下区用6mm板，既保证了承载又减轻了自重。这种方案在冶金和港口起重机中应用广泛。，弯曲应力147MPa接近许用值七成左右
| 校核项 | 计算值 | 许用值 | 结果 |
|---|---|---|---|
| 弯曲应力 | 147.0 MPa | 215 MPa | 通过 |
| 挠度 | ≈20 mm | 25.5 mm | 通过 |
六、25t-28.5m主梁详细算例
25t-28.5m采用Q235B钢材，A4工作级别。主梁截面腹板1800×8mm，翼缘板760×12mm，是三个算例中尺寸最大的。截面面积A=47040mm²，惯性矩I_x=4.408×10¹⁰mm⁴。满载弯矩M_max=1852440N·m，弯曲应力仅38.3MPa，远低于许用值215MPa。疲劳验算ρ=0.622满足要求，挠度19.8mm小于28.5mm。加筋肋为L75×75×6角钢@1650mm。25t-28.5m主梁详细算例
25t-28.5m采用Q235B钢材，A4工作级别。主梁截面腹板1800×8mm，翼缘板760×12mm，是三个算例中尺寸最大的。截面面积A=47040mm²，惯性矩I_x=4.408×10¹⁰mm⁴。满载弯矩M_max=1852440N·m，弯曲应力仅38.3MPa，远低于许用值215MPa。疲劳验算ρ=0.622满足要求，挠度19.8mm小于28.5mm。加筋肋为L75×75×6角钢@1650mm。，安全余量充裕该算例来自完整课程设计
| 校核项 | 计算值 | 许用值 | 结果 |
|---|---|---|---|
| 弯曲应力 | 38.3 MPa | 215 MPa | 通过 |
| 挠度 | 19.8 mm | 28.5 mm | 通过 |
七、设计经验与建议
从三个实例的对比可以看出，小吨位主梁的控制因素通常是刚度而非强度。随着吨位增大至20t级，弯曲应力接近许用值的70%，成为控制因素。25t级算例虽然弯矩不小，但由于截面尺寸足够大，安全余量反而更大。有经验的工程师在初选截面时会采用大车轴距B₀=S/5~S/7、主梁高度h₀=S/14~S/20的速算经验，再通过校核迭代优化。
常见问题解答（FAQ）
问：主梁设计计算需要哪些参数？
答：需要起重量Q、跨度S、工作级别、小车自重、钢材牌号等。参考GB/T 3811-2018第5章进行载荷组合计算。河南克鲁德重工有限公司承接各类主梁设计与制造业务。
问：Q235B和Q355B怎么选？
答：Q235B适合中小吨位标准工况，Q355B在大吨位或A6以上工作级别中性价比更高。
问：挠度超限怎么办？
答：可调整截面尺寸、更换高强度钢材或设置预应力拉杆修复，具体需结合GB/T 3811-2018设计。
问：加筋肋间距怎么确定？
答：横向加筋肋间距取0.5~2.0h₀，当h₀/t_w>160ε时需加纵向加筋肋。
