起重臂折断是起重机作业中最严重的事故类型之一，一旦发生往往造成设备报废、人员伤亡甚至群死群伤的恶性后果。行业老手说，绝大部分起重臂折断事故都可以通过规范的日常检查和操作来避免。说实话，很多现场出问题并不是起重机本身质量不过关，而是操作中的违章超载和检查疏忽积累成了断裂隐患。GB/T 3811-2008设计标准和TSG Q7015-2016检验规则起重臂折断事故原因与预防对策——本文从金属疲劳、超载违章、结构损伤三大类原因入手，系统梳理预防要点。对吊臂安全有明确规定。
- 金属疲劳——GB/T 3811疲劳计算与每2万次满负荷吊装循环寿命限值
- 超载违章——TSG Q7015-2016安全装置配备与110%额定起重量切断要求
- 结构损伤——JB/T 6044-2012焊缝探伤与吊臂受力件裂纹判废标准
一、起重臂折断三大事故类型
起重臂折断事故按发生部位和工况可分为三大类。第一类是吊臂中段断裂，多见于25t~500t汽车起重机和全地面起重机在满载大幅度工况下，吊臂承受的弯矩超过设计极限，臂体在变幅油缸支撑点附近发生屈曲或撕裂。GB/T 3811-2008规定吊臂在最大设计载荷下安全系数不低于1.5，超载至120%时应力即可超过屈服极限。操作人员为了省事一次性吊运超重货物是这类事故最常见的诱因。
第二类是塔吊起重臂断裂，常见于QTZ63~QTZ160塔式起重机在大风天气或安装拆卸过程中。行业老手说，塔吊起重臂的连接销轴在使用中逐步磨损，配合间隙增大后在大风作用下产生剧烈晃动，最终销轴脱落或臂架连接处断裂。GB/T 5031-2019对塔吊附墙装置和连接件有详细的检查周期要求。
第三类是伸缩臂局部开裂，多出现在使用年限超过10年的汽车吊和履带吊伸缩臂上。长时间的高强度作业使臂体钢材产生微裂纹，并在每次吊装循环中逐步扩展，最终在某次吊装中突然断裂。克鲁德技术团队在探伤检测中发现，50t级伸缩臂在使用8年后裂纹检出率约为12%~15%。
起重臂安全与整机稳定性密切相关，可参考我站流动式起重机支腿失稳事故原因与预防了解支腿地基承载力与整机稳定性的关联要点。
二、金属疲劳——起重臂断裂的头号隐患
金属疲劳是起重臂折断的最常见原因，但其隐蔽性极高。疲劳裂纹从肉眼不可见的微观缺陷开始，在反复的起吊、变幅、回转作业中逐步扩展，直到裂纹达到临界长度后瞬间断裂。GB/T 3811-2008《起重机设计规范》对吊臂的疲劳强度有明确的计算要求，规定50t级吊臂在2×10⁶次循环后的疲劳强度不低于235MPa。
加速金属疲劳进程的因素主要有三类。频繁超载作业最为突出——每超载10%一次，疲劳寿命缩短约30%~50%。动载冲击过大同样需要关注：突然起吊或急停产生的冲击载荷可达静载的1.5倍以上，按GB/T 3811的动载系数φ=1.0~1.5取值计算，对焊缝和母材造成严重冲击。化学腐蚀对沿海化工企业尤其严重，吊臂长期暴露在含盐雾或酸碱环境中，表面腐蚀坑成为疲劳裂纹发源地。
行业老手说，预防金属疲劳断裂最有效的措施就是严格执行检查制度。GB/T 5972-2016对吊臂检查周期有明确规定：每月一次目视检查，每半年一次焊缝和关键受力部位磁粉探伤。JB/T 6044-2012对焊缝质量分级做了详细规定——二级焊缝以上方可承担主要受力部位。发现裂纹后，严禁补焊继续使用，必须更换受损部件或整臂报废。
TSG Q7015-2016定期检验规则要求起重臂主要受力件的疲劳裂纹达到一定长度即应判废。一台100t全地面起重机的主吊臂在15年使用周期内约承受1.5万次满负荷循环，疲劳系数按GB/T 3811取1.25~1.35进行校核。
三、超载违章操作——人为因素不可忽视
超载是导致起重臂折断的最直接人为原因。起重机的额定起重量是在特定幅度下的安全值——25t汽车吊在3m幅度额定25t，在10m幅度仅约5t。一旦实际载荷超过吊臂承受能力，弯矩和应力急剧攀升，导致臂体折断。现场常见超载原因包括操作人员对吊物重量估算偏差、赶工期明知超载仍强行吊运、力矩限制器被短接后失去保护功能。
违章操作方面，斜拉斜吊是最常见的问题。吊臂在斜拉工况下承受设计中没有考虑的侧向力，GB/T 3811设计时仅考虑垂直载荷，侧向弯矩可使吊臂应力增加30%~50%。快速起升和紧急制动时产生的冲击载荷也使吊臂承受数倍于静载的瞬时力。行业老手说，一次严重超载就可能让吊臂报废，再好的保养也挽回不了。
GB/T 28264-2017要求安全监控管理系统实时监测起重量、幅度和力矩三项核心参数，起重量超过110%额定值自动切断起升动力。力矩限制器是防止超载的核心安全装置，TSG Q7015-2016明确要求力矩限制器必须保持完好功能，失效立即停机修复。严禁擅自短接或拆除安全装置。详情可参考起重机违规吊装事故案例与预防了解斜拉斜吊和超载安全装置失效的具体案例。

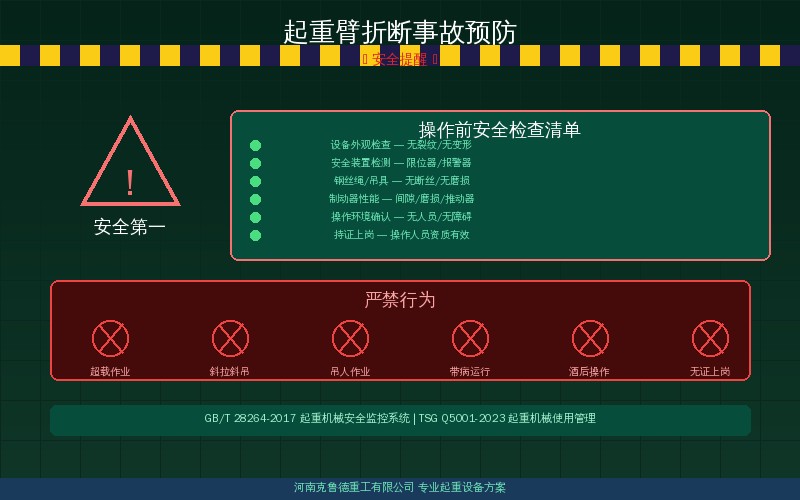

四、起重臂安全检查和预防要点
起重臂安全预防的核心是检、防、控三字方针。检——建立定期检查制度，按GB/T 5972-2016规定的周期对吊臂本体、焊缝、连接销轴等逐一排查。防——从操作源头预防，严格执行操作规程，不超载、不斜拉、不快速起停。控——确保力矩限制器、超载限制器、高度限位器等安全装置完好有效。GB 6067.1-2010规定吊臂主要受力结构出现裂纹必须报废，严禁补焊。
- 日常检查：每班作业前目视检查吊臂外观、焊缝、油漆鼓包、销轴间隙
- 定期探伤：每半年磁粉或超声波探伤关键受力部位，记录裂纹位置和发展趋势
- 超载记录：建立载荷使用档案，累计超载次数达设计限值进行专业评估
- 寿命管理：15~20年设计寿命到期的吊臂须做剩余寿命评估，必要时降级或报废
克鲁德技术团队在实际检测中注意到，吊臂连接销轴和变幅油缸支座是裂纹最先出现的薄弱环节。起重臂根部焊缝和变幅油缸支撑座的焊接热影响区属于高应力区域，GB/T 5972-2016要求该区域探伤密度应高于其他部位。工作级别A6~A8的高强度工况下，检查周期应缩短至标准周期的一半。
五、起重臂安全相关标准
起重臂的设计、制造和使用安全由一系列国家标准和行业规范约束。设计阶段遵循GB/T 3811-2008《起重机设计规范》，明确吊臂结构静强度和疲劳强度计算方法。制造阶段按GB/T 14405-2011《通用桥式起重机》或GB/T 6962-2008《流动式起重机》执行。使用阶段安全管理依据TSG Q7015-2016《起重机械定期检验规则》和TSG 51-2023《起重机械安全技术规程》。
对于起重臂焊接修复，NB/T 47014-2011提供了焊接工艺评定标准流程。但起重臂等主要受力构件出现裂纹后严禁现场补焊——补焊热影响区改变钢材金相组织，不能恢复原有强度，可能加速裂纹扩展。正确做法是更换受损部件或整臂报废。TB/T 2403-2010对铁路起重机吊臂还有额外的疲劳要求和检查标准。
河南克鲁德重工在生产中对每台出厂的起重机吊臂进行100%焊缝探伤，确保出厂产品达到GB/T 3811和GB/T 14405规定的设计安全标准。操作单位也应按标准要求建立完整的设备检查档案，做到一台设备一套档案。
常见问题解答
问：起重臂出现裂纹能补焊继续用吗？
答：不能。起重臂是起重机的主要受力构件，补焊热影响区会改变钢材金相组织，降低材料断裂韧性。GB/T 3811明确规定发现裂纹后严禁补焊，必须更换受损部件或整臂报废。GB 6067.1-2010也规定主要受力结构出现裂纹必须报废。有些单位为了节省成本对裂纹进行补焊后继续使用，多起断裂事故的直接原因就是补焊部位再次开裂。
问：起重臂日常检查主要看哪些部位？
答：日常检查重点包括：吊臂主体外观是否有凹陷、鼓包或明显变形；焊缝区域是否有裂纹或锈蚀渗出；连接销轴是否在位、有无窜动或异常磨损；变幅油缸支座焊缝是否完好。还应留意臂体表面油漆状态——局部鼓包往往是内部钢板锈蚀信号。发现任何异常立即停止使用并由有资质的检测单位安排探伤。
问：力矩限制器被短接后有什么后果？
答：力矩限制器是防止超载的核心安全装置，一旦被短接，起重机就失去了超载保护的最后一道防线。操作人员只能凭经验判断吊重是否超限，在视野受限时极易误判。TSG Q7015-2016和GB/T 28264-2017都要求力矩限制器保持完好并定期校准。擅自短接属于严重违章行为，一旦查出将面临行政处罚。
问：什么工况最容易导致起重臂疲劳断裂？
答：高强度频繁作业的工况最容易引发疲劳断裂。典型场景包括：建筑工地塔吊每天数百次吊运，吊臂承受持续交变载荷；港口码头全地面起重机连续作业，伸缩臂频繁伸缩导致磨损加速；钢铁厂铸造起重机在高温环境下运行，钢材疲劳强度随温度升高而下降。这些工况下的起重臂检查周期应缩短至标准周期的一半。
问：起重机使用多少年后需对吊臂做寿命评估？
答：起重机主要受力构件设计寿命通常为15~20年，达到设计寿命时应进行专业寿命评估。对于使用工况特别恶劣的起重机，建议在10年时即做首次寿命评估。评估内容包括吊臂母材剩余疲劳寿命计算、焊缝探伤分析、腐蚀减薄量检测。评估后确定降级使用或报废更新。
你在起重机使用过程中遇到过哪些安全问题？欢迎在评论区留言交流，分享安全操作经验。
