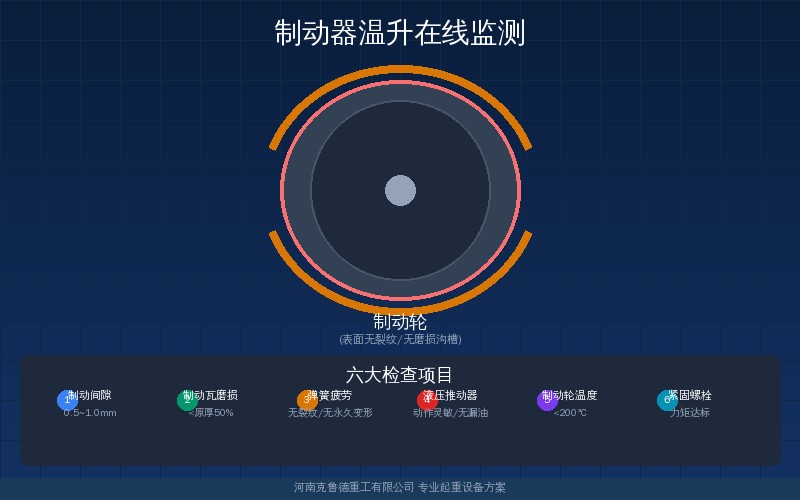

制动器温升在线监测——超限是制动失效前兆热衰退预警参数解析

一、温升与热衰退：温度监测为何关键

• 80~120℃——摩擦系数从0.40降至0.32，制动力矩下降约20%，发出黄色预警
• 120~200℃——摩擦材料开始分解，制动力矩降至额定60%~70%，发出橙色预警
• 超过200℃——摩擦片烧结碳化，制动器基本失效，发出红色紧急报警

制动器在工作过程中将机械能转化为热能，温升是正常现象。但当温升超过设计限值时，摩擦材料的摩擦系数会随温度升高而下降——这就是热衰退。起重机制动器安全失效原因日常检查检验要点指出，制动器常见失效模式中温升过高导致的制动力不足占比约15%，且往往在常规检查中被忽视。

制动器的热衰退过程分为三个阶段：第一阶段温升80~120℃，摩擦系数从0.40降至0.32，制动力矩下降约20%；第二阶段120~200℃，摩擦材料开始分解，摩擦系数降至0.25以下，制动力矩仅剩额定值的60%~70%；第三阶段超过200℃，摩擦片表面烧结或碳化，制动器基本失效。在线温度监测的作用就是在第一阶段或第二阶段初期发出预警，给维修人员留出处理时间。

二、三种主要测温方案对比

起重机制动器温升在线监测目前主要有三种技术路线，每种方案在精度、安装方式和适用场景上各有侧重。选型时需综合考虑制动器型号、工作环境温度范围、防护等级和通讯接口要求。

第一种是接触式热电偶方案。将K型或T型热电偶埋入制动器摩擦片背面或制动臂表面，通过补偿导线连接温度采集模块，精度可达±1.5℃。这种方案成本低、信号稳定，适用于YWZ系列和YW型等电力液压块式制动器。但热电偶探头需要钻孔安装，对制动器结构有一定改动，且引线在高温振动环境下容易断裂。

第二种是非接触式红外测温方案。在制动器附近安装红外温度传感器，对准制动轮或摩擦片表面，通过检测红外辐射能量换算温度值。这一方案安装简便、无需接触制动器运动部件，测温范围-20~500℃，响应时间小于500ms，防护等级可达IP65以上。缺点是受环境粉尘、油污和测量距离影响，精度通常为±2~3℃，且传感器本身成本较高。

第三种是无线温度传感器方案。将集成测温芯片和无线发射模块的微型传感器粘贴或螺栓固定在制动器外壳上，通过LoRa、ZigBee或4G网络将温度数据上传至监测平台。这种方案安装最为便捷，无需布线，传感器防护等级IP66~IP67，工作温度-40~125℃，电池续航可达3~5年。无线传感器特别适用于多台起重机集中监测的工厂场景，一台网关可同时接收50~100个传感器数据。

三、报警阈值标准与参数对比

温度报警阈值的设定需要结合制动器型号、工作级别和环境温度综合确定。以YDWZ系列电力液压制动器为例，正常工作温度范围-20~80℃，摩擦片最高允许工作温度200℃。当温度超过120℃时系统触发黄色预警，提醒操作人员增加间歇时间或检查制动器间隙；超过160℃触发橙色报警，建议降低作业频率并准备更换摩擦片；超过200℃则触发红色紧急停机，制动器须立即停止使用进行检修。

温度传感器的选型参数同样需要匹配现场工况。防护等级至少IP65（露天起重机建议IP66），温度测量范围至少覆盖-20~200℃（冶金起重机建议-20~300℃），响应时间不超过1秒。通讯协议方面，有线方案推荐4~20mA或RS485 Modbus，无线方案推荐LoRaWAN（传输距离2~5km）或4G Cat.1（适合无局域网覆盖的分散设备）。传感器安装后的首次标定周期为30天，正常运行后每6个月复检一次。参照GB/T 28264-2017安全监控管理系统标准，温度监测数据的存储周期不少于180天，断电后数据保持至少72小时。

四、在线监测安装与部署要点

制动器温升在线监测系统的安装部署需要关注传感器位置、引线保护和数据采集三个核心环节。以工厂常见的QD型50t桥式起重机为例，四个制动器中起升机构制动器温升最为关键——该制动器每工作循环动作一次，温升累积最快。传感器应安装在制动器靠近摩擦片的外壳表面或制动臂内侧，避开制动轮直接辐射区域，以减少非制动状态下的温度干扰。参照JB/T 6406-2013制动器技术条件标准，温升传感器安装点距离摩擦材料表面不应超过15mm，确保测温数据的实时性和准确性。

引线保护是接触式方案最常见的故障点。传感器引线应沿制动器支架走向，使用耐高温波纹管（耐温≥200℃）包裹，每隔200mm用扎带固定。引线与运动部件之间的间距不得小于50mm，避免制动器动作时摩擦或缠绕。对于非接触式方案，红外传感器的安装距离应控制在100~300mm之间，传感器窗口须定期清洁——建议每30天用无水乙醇擦拭一次，防止粉尘油污影响测量精度。制动器温升传感器的典型寿命为5~8年，标定周期500小时或每6个月先到为准。

数据采集系统的配置需要因厂制宜。一台起重机至少安装2~4个温度传感器（起升制动器、大车制动器各1~2个），50t级起重机规模的工厂约需100~200个传感器。采集频率建议每10秒一次，超过报警阈值时自动加密至每秒一次以便记录完整温升曲线。数据存储周期不少于180天，满足设备管理追溯要求。计划维修与状态监测怎么选——起重机维护模式适用场景对照中提到，状态监测数据的积累周期越长，对设备健康趋势的判断越准确。

五、热衰退预警与运维价值

制动器温升在线监测从单一的温度采集扩展到完整的预警体系，正在改变起重机运维的作业模式。传统的制动器检查依赖维修人员每班次目视检查和手感温度判断，主观性强、隐蔽性差。在线监测实现了制动器温度数据的连续采集和趋势分析，使维修从”坏了再修”升级为”预警维修”。以一台每天工作8小时的QD型50t桥式起重机为例，温升监测系统可在制动器摩擦片寿命末期提前15~30天发出更换预警，避免突发停机造成的生产损失。

克鲁德重工旗下多款桥式起重机已标配制动器温度监测接口，支持第三方传感器接入。从行业趋势看，GB/T 3811-2008和TSG Q7015-2016等标准正在推动制动器温度监测从选配升级为安全监控系统的必控参数之一。据爱起重数据统计，2026年上半年起重机配套温度传感器出货量同比增长约35%，冶金、港口和垃圾焚烧等A7~A8工作级别场景的安装率已超过60%。参照GB/T 28264-2017安全监控管理系统标准，制动器温度监控数据的记录周期已纳入设备档案的强制要求。起重机制动器技术升级加速——安全制动标准与智能监测推动行业变革的数据显示，制动器智能监测系统的市场渗透率预计在2027年将突破40%。随着IoT技术和无线传感器成本的持续下降，制动器温升在线监测有望在未来3年内成为起重机的标准安全配置——对应GB/T 3811新修订版本中新增的温度监测条款。
