QB型防爆桥式起重机防爆等级从ExdⅡBT4到DIP A21覆盖全部危险区域

一、QB型防爆桥式起重机结构特点

说实话，QB型防爆桥式起重机是在普通桥式起重机基础上进行系统化防爆改造的专用机型。GB/T 3836.1规定的隔爆型电气外壳按GB/T 3836.2标准能承受内部爆炸而不传爆到外部，增安型电气按GB/T 3836.3标准不产生电弧和火花，表面温度严格控制在指定温度组别以下。整机由防爆电机、防爆操作箱、防爆接线盒、防爆限位器和防爆电缆引入装置组成。

行业老手说，克鲁德技术团队在设计中按GB/T 3836.1标准控制隔爆面间隙≤0.2mm、隔爆面长度≥25mm的制造精度。所有防爆电气元件均需取得国家防爆认证中心的防爆合格证（符合GB/T 3836系列标准），整机需通过型式试验。ISO 8686起重机载荷标准4种组合：动载系数ψ1~ψ5取值与计算隔爆外壳材质按GB/T 3836.2要求采用HT250灰铸铁或ZG230铸钢，耐压强度不低于1.5倍爆炸参考压力。

防爆原理的核心在于”隔离与限制”：隔爆型将爆炸限制在壳体内，通过精密加工的隔爆面间隙冷却和降压，使火焰无法传播到外部环境。增安型则从源头消除点火源，不产生电弧或火花，同时控制表面温度不超过气体引燃温度。两种方式配合使用，实现整机防爆。

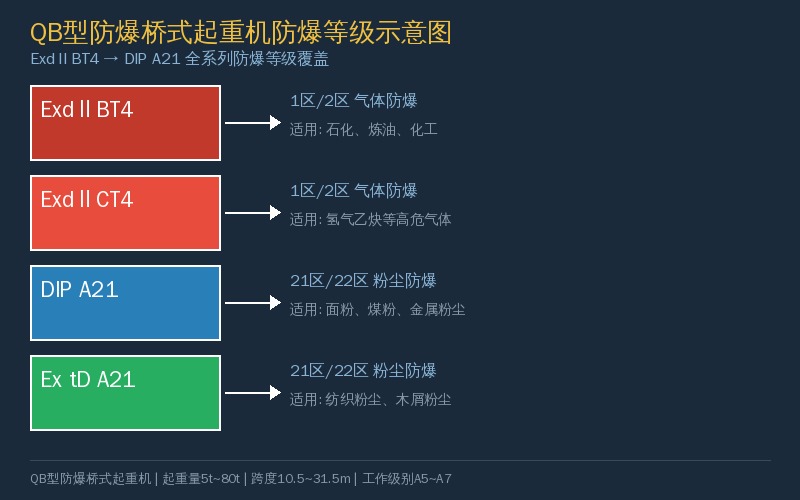

二、防爆等级参数对照表

📊 QB型防爆桥式起重机主要参数

三种防爆等级在起重量5t至100t范围重叠度高，ExdⅡBT4和ExdⅡCT4覆盖相同区域和跨度。核心差异在气体组别：ⅡB适合乙烯、焦炉煤气等中等级别，ⅡC覆盖氢气、乙炔等最高级别易燃气体，且ⅡC涵盖ⅡB全部气体——二者是包含关系，不是并列关系。DIP A21 T4为粉尘防爆等级按GB/T 3836.15适用于可导电性粉尘环境如煤粉、铝粉、镁粉等。其防护等级IP65（防尘防水等级）高于气体防爆的IP54，确保粉尘无法进入电气外壳内部。温度组别T4指设备最高表面温度≤135℃，按环境温度加安全裕度原则确定。

三、防爆等级体系详解：ExdⅡBT4的含义与选择

防爆标志ExdⅡBT4的含义可拆解为五个组成部分。Ex为中国及IEC通用的防爆标识。d代表隔爆型外壳，能承受内部爆炸而不传爆。Ⅱ为电气设备类别，表示工厂用电气设备（Ⅰ类为煤矿用）。B为气体组别，表示代表性气体为乙烯。T4为温度组别，设备最高表面温度不超过135℃。气体组别按最大试验安全间隙MESG和最小点燃电流比MICR分为ⅡA、ⅡB、ⅡC三级。ⅡC的MESG≤0.5mm、MICR≤0.45，点燃能量最低，防爆要求最高。ⅡB的MESG在0.5~0.9mm之间，代表性气体为乙烯。选型时按现场实际存在的最危险气体确定组别，并非越高越好——ⅡC造价较ⅡB贵约20%。

温度组别T4~T6共三档，分别对应135℃、100℃和85℃表面温度上限。选型依据是环境中气体的自燃温度：气体自燃温度必须高于设备表面温度上限，且留出至少50℃安全裕度。大多数化工气体自燃温度在200℃以上，T4（135℃）已足够，仅在氢气（自燃温度560℃）、乙炔（305℃）等极少数场景需关注温度组别。

四、QB型防爆桥式起重机选型要点

选型第一步确认爆炸性气体的种类和浓度，确定气体组别ⅡB还是ⅡC。

第二步测量环境最高温度，确定温度组别。

第三步按区域分区选择防爆型式：1区（正常运行时可能出现可燃气体）必须用隔爆型Exd，2区（正常运行时不太可能出现）可用增安型Exe也可行。克鲁德重工在生产中按危险气体种类分类选型表逐项核对。

不同危险区域的防爆要求差异显著。1区要求所有电气设备采用隔爆型或本质安全型，外壳能承受内部爆炸不传爆。2区要求降低，允许增安型或正压型。粉尘21区(正常运行时可导电粉尘出现)必须用DIP A21，粉尘22区可用DIP A22。选型时不可混用，也不可因成本原因降级选择，否则整机防爆合格证无效。

传动系统同样需要防爆配套。起重机联轴器型号参数对比：CL齿式和CLZ型以及WP弹性联轴器区别联轴器、制动器、减速机等机械部件虽不产生电火花，但摩擦生热可能达到危险温度，需计算摩擦表面温度是否超出气体引燃温度。钢丝绳与滑轮摩擦处温度控制在气体自燃温度2/3以下，必要时配置温度监测传感器。

五、防爆资质认证与日常维护要求

QB型防爆桥式起重机按TSG Q7015标准必须具备三项核心资质文件：国家防爆认证中心颁发的防爆合格证、具有CMA资质的型式试验报告、以及制造监检部门的检测检验报告。克鲁德技术团队出厂前按GB 3836逐项检验防爆间隙精度、电气绝缘电阻（≥1MΩ）、接地电阻（≤4Ω），确保每台设备达到认证标准。

日常维护按GB 6067标准重点检查四项内容：防爆面有无锈蚀和划伤——隔爆面一旦划伤深度超过0.1mm必须修复或更换；电缆引入密封件是否老化——橡胶件每两年强制更换；接地连接是否可靠——接地线截面不小于4mm²，连接电阻≤0.1Ω；防爆电机轴承温度是否正常——轴承温度不超过环境温度+50℃。

克鲁德重工的安全标准要求防爆起重机每年进行一次全面检验，电气防爆部分每半年一次。防爆面间隙检查每三个月一次，使用塞尺测量隔爆间隙精度。绝缘电阻测试每年一次，不低于1MΩ。防爆面涂防锈油但严禁涂漆——油漆层会影响隔爆间隙的散热功能，破坏防爆性能。
