起重机联轴器型号参数解读：CL齿式CLZ型WP弹性联轴器技术规格对比

联轴器类型速览

行业老手说，其他结构联轴器可以查阅鼓形齿式联轴器NGCLZ型怎么选？结构与起重机选型要点。安装对中偏差超标直接影响传动平稳性。

• CL齿式联轴器——起升机构首选，扭矩710~180000N·m
• CLZ齿式联轴器——远距连接，轴向补偿≤5mm
• WP弹性联轴器——小车运行，减振免维护

一、结构与工作原理

联轴器连接电机轴与减速机高速轴，传递扭矩，同时补偿安装误差。齿式联轴器通过内外齿啮合工作，弹性联轴器通过弹性体缓冲扭振。三种类型在扭矩范围和适用机构上差异明显。

齿式联轴器内外齿啮合传递扭矩的同时允许径向、轴向、角向补偿。弹性联轴器用聚氨酯或丁腈橡胶弹性体吸收振动冲击。起升系统选型详见桥式起重机起升机构怎么选型——电机功率与减速机速比计算详解。

联轴器的选型计算应以传动系统的实际工况为依据。许用扭矩需满足T_c = T × K × K_w，其中T为电机额定扭矩，K为工作级别系数（A5取1.3，A6取1.5，A7取1.8），K_w为冲击系数（平稳运行取1.0，频繁起动取1.3~1.5）。选型时还须核对联轴器孔径是否与电机轴和减速机输入轴直径匹配，键槽尺寸应符合GB/T 1095标准。

二、主要型号参数对照

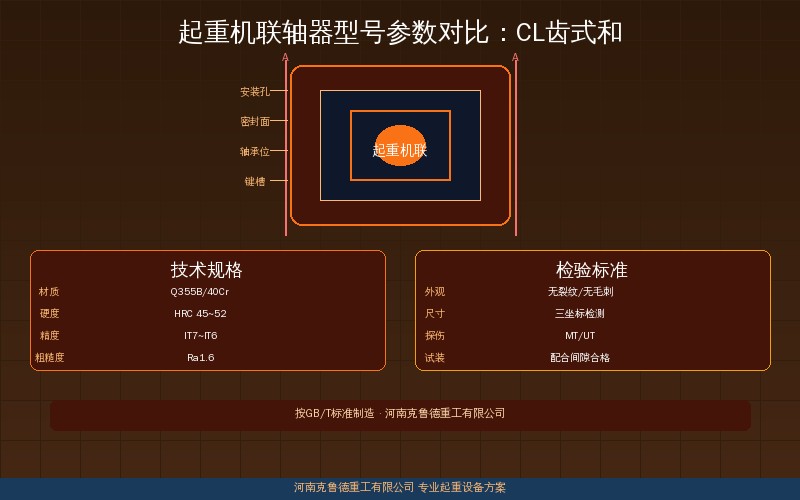

📊 三种起重机联轴器参数对照

三、CL型齿式联轴器参数与选型要点

CL型覆盖CL1~CL12共12个规格，公称扭矩710~180000N·m，从5t到100t的桥式起重机都能找到对应规格。补偿量径向0.5mm、轴向2mm、角向1°，标准安装精度满足使用要求。

克鲁德技术团队在选型中按公称扭矩≥电机额定扭矩×1.5安全系数选取，同时核对孔径和键宽。CL3~CL10覆盖中小吨位，CL11~CL12用于大吨位冶金起重机。每3个月加锂基脂，每年检查一次齿面磨损。

CL型联轴器的内外齿材料通常采用40Cr或42CrMo，齿面淬火硬度HRC40~50。运行过程中齿面啮合处会自然磨损，正常磨损量应控制在每月0.02mm以内。如果发现齿面有压痕、点蚀或胶合现象，应停机检查润滑是否充足，同时排查对中偏差是否超标。克鲁德重工在检修规程中规定：CL型联轴器累计运行6000小时后必须拆检一次，清洗齿面并更换润滑脂。

四、CLZ型齿式联轴器适用场景

CLZ型增加中间接轴结构(500~2000mm可定制)，扭矩与同规格CL型一致(CLZ1~CLZ12/710~180000N·m)，轴向补偿能力提高到5mm。适合电机布置在减速机侧面或上方的非标形式。选型时确定中间轴长度，宁长不短，误差控制在±5mm。

中间接轴的长度直接影响联轴器的临界转速。当中间轴长度超过1000mm时，应校核轴的临界转速是否高于电机最高转速的1.2倍，避免发生共振。克鲁德技术团队在长轴方案中优先选用空心轴结构，在同等外径下减轻重量约30%，同时提高临界转速裕度。CLZ型安装时中间轴两端的半联轴器应在同一水平面内，偏差不超过0.5mm/m。

五、WP型弹性联轴器应用条件

WP型扭矩50~5000N·m，远小于齿式联轴器，只适合小车运行等轻载传动。梅花形弹性体天然吸收缓冲、减振降噪、免润滑。克鲁德重工在生产中要求弹性体按温度选：常温聚氨酯寿命2~3年，40~80℃用丁腈橡胶1~2年，磨损超原厚度20%时及时更换。WP型弹性联轴器不用于起升机构，仅限运行机构轻载端使用。

WP型联轴器的安装精度虽然要求低于齿式联轴器，但同轴度偏差仍应控制在0.3mm以内。弹性体梅花爪与金属爪之间的间隙应均匀，允许间隙0.5~1.5mm。安装时在梅花槽内填充适量润滑脂，减少弹性体与金属爪之间的摩擦磨损。克鲁德重工建议在WP型联轴器护罩上开设通风孔，帮助弹性体散热，延长使用寿命。

六、选型建议

联轴器选型遵循三个步骤：首先根据电机功率和转速计算所需扭矩，确定联轴器额定扭矩；然后根据安装空间选择齿式CL型、加长CLZ型或弹性WP型结构；最后核对孔径键槽尺寸确保与电机轴和减速机输入轴的匹配，安装时注意对中精度控制在0.3mm以内。

起升机构首选CL齿式联轴器。大车运行选CL或CLZ型。小车运行优先WP弹性联轴器。齿式联轴器每3个月加润滑脂，WP型每半年查弹性体。低于-20℃时用齿式联轴器，不用WP型。

联轴器的日常巡检应着重关注异响和振动。齿式联轴器运行中发出周期性撞击声通常表明齿面磨损严重或对中偏差超标，应停机拆检。WP型弹性联轴器出现橡胶粉末或弹性体变形时立即更换。克鲁德重工在起重机出厂前对所有联轴器进行振动测试，径向振动速度≤4.5mm/s方可出厂。联轴器螺栓应按标准扭矩分三次交叉拧紧，避免单侧过紧导致端面偏摆。

除正确选型和安装外，联轴器的故障记录管理同样重要。克鲁德重工建议每台联轴器建立维护档案，记录安装日期、首次加油时间、每次检修的齿面测量数据和弹性体更换记录。通过趋势分析提前预判磨损高峰，可在计划停机时间安排更换，避免非计划停机造成的生产损失。
