制动器摩擦片磨损了该不该换？三个判定标准与选型参数对照

一、摩擦片三大材质类型

行业老手说，市面上制动器摩擦片按材质可分为无石棉有机摩擦片、烧结金属摩擦片和粉末冶金摩擦片三类，各自在温度耐受范围、摩擦系数表现和适用工况方面差异不小。选材之前先弄明白三者的核心区别，能帮你避开选型中最常见的坑。按GB/T 5763-2018和JB/T 3063两个标准的规定，这三类摩擦片在摩擦系数稳定性、磨损率和热衰退性方面都有明确的技术指标区分。

无石棉有机摩擦片是最通用的类型，以芳纶纤维和玻璃纤维为增强材料，与酚醛树脂通过热压工艺粘合。按JB/T 9432-2017标准，这类片摩擦系数约0.35~0.42，工作温度-20~250℃。优点是制动力矩柔和、对制动轮磨损小、噪音低，适合通用车间和轻工装配线。缺点是耐高温性能一般，超过300℃时摩擦系数会明显衰减，不适合高温连续作业的冶金工况环境。

烧结金属摩擦片以铜基或铁基粉末为主要原料，通过高温高压烧结工艺成型。工作温度可达450℃，摩擦系数0.30~0.38，按JB/T 3063标准生产的烧结片耐磨性是普通有机片的2~3倍。适合高温重载工况如冶金起重机和铸造起重机。缺点是制动时噪音比有机片大，制动轮磨损速度约快20%，需配合硬度更匹配的制动轮才能发挥最佳性能。

粉末冶金摩擦片综合了前两者的优点，通过精确控制铜粉与铁粉的配比比例，并添加陶瓷颗粒和石墨来平衡摩擦系数与耐磨寿命。工作温度-30~400℃，摩擦系数稳定在0.30~0.40，剪切强度不低于2.5MPa。克鲁德技术团队发现，A5级及以上工作级别的起重机，粉末冶金片的使用寿命比有机片长约1.5倍，综合性价比确实最优，按GB/T 5763标准有机片磨损率限值明确范围。

二、五大选型参数详解

选了材质不等于选对了型号，制动器摩擦片选型还得逐个核对五个关键参数。说实话，我们见过不少客户只看外形尺寸和安装孔距就下单，结果装上后制动力矩不够，又得重新拆装，一个来回多花了2~3天工时。以下五个参数在采购前逐一确认，能避免后续出现的大多数麻烦。

第一参数：摩擦系数。按GB/T 5763-2018标准，摩擦片出厂检验的摩擦系数应在标称值的±15%范围内。同型号制动器配不同系数的片，同等工作压力下制动力矩可差30%以上。选型时确认目标摩擦系数与原设计值一致，别擅自换高摩擦系数的片来提升制动力，制动冲击和热裂纹的风险会成倍增加。

第二参数：最高工作温度。摩擦片的耐温极限直接决定了它适配什么工况。普通车间用250℃级有机片就够用，但冶金跨内的铸造或盛钢桶吊车必须选400℃以上的烧结金属片。有个客户把有机片用在钢厂高温区，不到3个月摩擦系数就掉了一半，换烧结片后稳定运行了12个月以上，验证了材质和工况匹配的重要性。

第三参数：磨损极限厚度。每款摩擦片都有磨损极限值，通常剩余厚度小于新片50%就应报废。行业老手说，检查磨损不能只看一个点，要沿圆周方向测量多个点。同台车不同制动器的偏磨量差2~3mm是常事，偏磨严重时需同步检查制动轮的同轴度和表面状态。

第四参数：剪切强度。摩擦片与钢背的结合牢固度用剪切强度衡量，按JB/T 3063标准不低于2.5MPa。剪切强度不足的片在重载高频制动下存在整体脱离风险，在冶金和港口起重机选型时尤其要注意这个指标。行业老手说，这参数常被采购忽视但恰恰是安全余量的最后保障。

第五参数：硬度。摩擦片硬度过高会加速制动轮磨损，过低则自身寿命短需要频繁更换。按GB/T 5763标准，有机片硬度40~70HRM，金属片60~90HRM。匹配原制动轮硬度的片才能让轮面磨损最均匀、接触面积最大、制动效果最稳定，选型时可以参考制动轮原厂硬度数据来选择匹配的摩擦片。

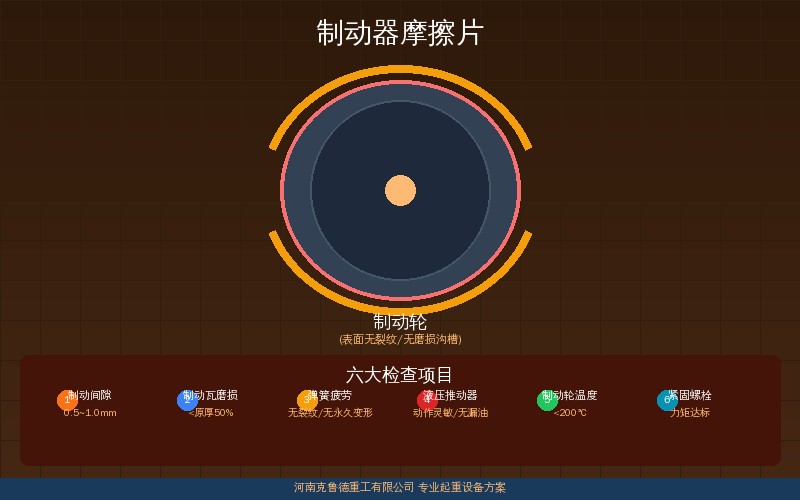

三、磨损判定标准

制动器摩擦片该不该换，不能只靠耳朵听声音。爱起重数据显示，按标准化判定流程操作的起重机，其制动系统无故障运行寿命比凭感觉判断的长2~3年，故障率下降近一半。以下三个判定标准逐一对照，满足任意一条就必须立即更换，不能拖延等待。

判定一：厚度法。用卡尺或深度尺测最薄处的剩余厚度。按GB/T 3811要求，当厚度小于新片的50%时必须更换。例如YWZ制动器型号参数与匹配中YWZ400的摩擦片新厚度为8mm，磨到4mm就必须换。注意圆周上内外两侧磨损不一定相同，要分别测量取最小值作为判定依据。连续2次测量发现磨损加速的话，即使还没到极限也应安排更换，安全第一。

判定二：铆钉法。针对铆接固定的摩擦片，铆钉头沉入表面的深度能直观反映磨损情况。铆钉头距表面不足0.5mm时就要安排更换了。行业老手说这是现场最便捷的快速判定法，不用拆卸制动器就能在5分钟内完成检查，适合作为每月的例行检查项目来执行。

判定三：制动距离法。在额定载荷下实测制动距离，如果比标称值长了20%以上，说明摩擦系数已衰减到危险水平。按TSG Q7015-2016定期检验规则，起重机每年至少做一次制动性能测试并记录归档。连续两次测试发现制动距离持续增加，即使还没到20%上限也应提前更换以确保安全裕度。

四、常见选型误区

说实话，制动器摩擦片选型出的问题，相当一部分不是技术原因，而是信息不对称和对标准的理解偏差。克鲁德技术团队在多个钢铁厂和机械加工车间的项目现场见过不少类似案例，下面三个误区比较有代表性，希望你再对照检查一下自己有没有踩过。

误区一：高摩擦系数等于好制动。系数太高会带来明显制动冲击，还容易在制动轮表面产生高温热点并逐步形成热裂纹。制动轮一旦开裂，换一根新轮的成本是摩擦片的5~10倍，还有焊接和车削的额外工期成本。合适的系数应以制动平稳为前提，标称0.35~0.40的通用型产品可满足绝大多数工况。

误区二：进口片一定比国产好。国外摩擦片的技术参数对标的是欧洲标准工况，工作级别、环境温度和日作业时长跟国内实际工况存在差异。前两年有个客户买了进口有机片装在国产YWZ型制动器上，结果因为内外弧尺寸公差不同，不到半年就出现偏磨报废，用的比国产片还短。

误区三：换片不查制动轮。大部分操作工换新摩擦片时不顺手检查制动轮表面。如果制动轮表面有沟槽、划痕或热裂纹，新片上机后磨损速度是正常的2~3倍。正确的操作是先用细砂纸或车刀修复制动轮表面再装新片磨合，这样单次维护周期可延长40%以上。详细的制动轮规格数据和表面修复工艺可参考制动轮和制动盘参数速查一文，里面列出了各种规格制动轮的硬度标准和车削余量参数。

▸ 你遇到过制动器摩擦片选型或磨损方面的问题吗？欢迎在评论区分享你的实际经验和解决方法，大家一起探讨最适合各自工况的选型方法和维护周期，把经过验证的实用经验传播给更多同行作为参考借鉴，大家一起把实用的选型知识分享给更多需要的同行。

▸ 本文由克鲁德技术团队编写，团队成员已安全交付120+台起重机项目，服务钢铁、水泥、化工和仓储物流多个行业。技术参数引用自GB/T 3811-2018《起重机设计规范》和GB/T 5763-2018《制动器摩擦片检验标准》，内容仅供行业从业者参考，不构成选型决策的唯一依据。，选型前建议结合工况复核参数。

本文技术参数引用自GB/T 5763-2018《制动器摩擦片摩擦系数检验标准》和GB/T 3811-2018《起重机设计规范》，参数数据来源于国家标准和行业实测数据汇总，内容仅供行业从业者参考交流使用，不构成商业选型的唯一决策依据，选型前建议结合实际工况进行复核计算，按GB/T 5763和JB/T 3063相关参数对比以确保选型准确无误。

▸ 爱起重（i.qizhongji.com）——专注起重机技术参数与选型参考的专业平台，提供各类型号起重机的参数速查和选型指导服务，站内所有内容均为原创不易，未经书面授权禁止任何形式的转载或摘编使用，需要引用站内数据请联系我们获取授权许可，站内TSG相关规程和GB/T系列标准数据均可供查阅。
