制动轮和制动盘参数速查——直径规格材质硬度对比

一、制动轮结构类型与规格

制动轮是起重机制动器中应用最广泛的摩擦元件按结构分为单轮缘式和双轮缘式。

单轮缘制动轮适用于YWZ系列电力液压块式制动器轮径规格从200mm至800mm共十一个等级。行业老手说选单轮缘制动轮时第一看轮面宽度——YWZ型配的制动轮轮面从70mm到200mm需跟制动瓦宽度严格匹配轮毂孔径按H7公差配合选对轮毂孔距才能顺利装配。推动器选型参数详见HT型和LT型推动器选型参考中的配套要求。

双轮缘制动轮多用于ZWZ系列制动器第二轮缘可兜住衬垫防止侧向滑出比单轮缘更适合高频次起升工况。行业老手说在大吨位起重机或工作级别A6以上场合双轮缘是安全冗余的硬要求——衬垫偏磨时第二轮缘能兜住不让制动失效。材质采用ZG310-570或45号钢热处理硬度HRC35~45耐磨性和单轮缘一致。

轮毂孔径按H7公差配合键槽按GB/T 1095标准制造制动轮材质一般采用ZG310-570或45号钢工作表面热处理硬度HRC35~45。行业老手说选制动轮时最常犯的错不是选单轮缘还是双轮缘而是轮毂孔径与电机轴的公差配合没确认——量了制动轮外径就下单到货装不上。选型前确认制动器型号电机轴径和键槽规格三者匹配再下单。

二、制动盘结构特点与技术参数

制动盘常用于盘式制动器其径向尺寸比制动轮大直径规格从300mm到2000mm盘体厚度12mm至60mm。盘式制动器的制动扭矩通过制动钳夹紧盘体产生比块式制动器更适合大吨位起重机的起升机构。克鲁德技术团队在现场发现选用制动盘时容易忽略的是盘体通风槽设计——带径向通风槽的制动盘散热效率比实心盘高40%在A6以上高频次工况中必须选用通风盘否则连续制动时温升过大会导致制动效能热衰退。制动盘材质常用HT250灰铸铁或QT500-7球墨铸铁其摩擦系数稳定耐磨性好。

三、制动轮制动盘关键参数对照

以下从直径范围适用制动器类型安装方式和散热性能四个方面对比制动轮与制动盘的核心差异方便选型参考。

表1：制动轮与制动盘关键参数对比——从直径规格材质硬度磨损极限和更换周期共十项参数可全面了解两种制动摩擦副的区别便于选型更换时参考。掌握了这些参数可以快速判断哪种制动摩擦副更适合自己的设备工况减少因选型错误导致的安装不匹配问题。

四、选型要点与工况匹配

选型第一步是根据制动器型号确认制动轮或制动盘的安装尺寸——YWZ型制动器配制动轮盘式制动器配制动盘两者不能互换。制动轮的关键尺寸是轮面宽度和轮毂孔径需与制动器制动瓦宽度和电机轴径匹配。行业老手说90%的选型错误出在轮毂孔径上——客户量了制动轮外径就下单忽略了孔径与电机轴H7公差配合要求到货装不上。制动盘需核对安装孔螺栓分布圆直径和盘体厚度风机行业专用制动盘还要求带通风槽和防锈处理。在环境湿度大的厂房制动轮和制动盘表面应做镀锌或磷化处理防止停放期间锈蚀。关于制动系统的维护可参考YWZ制动器型号参数与选型指南中的维护保养说明，两者配合使用才能确保制动系统可靠。

五、磨损极限判定与更换标准

制动轮和制动盘的磨损直接决定制动安全。按GB/T 3811-2008和JB/T 7685-2021标准制动轮工作表面磨损量超过2mm或出现裂纹时必须更换。制动盘的磨损极限为盘面厚度减少3mm或盘面出现贯通裂纹。日常检查时可用游标卡尺测量制动轮直径——新轮直径200mm磨损至196mm即到报废线。制动盘则测量厚度原厚20mm减至17mm必须更换。制动轮表面出现0.5mm以上沟槽时应进行车削修复但车削后直径减小量累计不超过4mm。制动盘表面平面度超过0.15mm时应上机床光面平整度恢复到0.05mm以内。

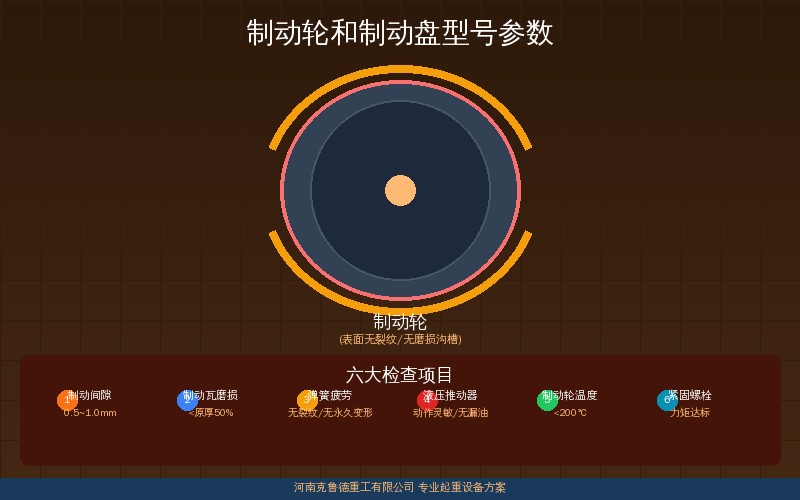

六、日常保养规范

制动轮和制动盘的日常维护直接关系制动器寿命。每天班前应目测制动轮表面有无油污和水渍行业老手说制动轮沾油后制动扭矩可下降50%以上这是很多现场制动失效的直接原因。每周清除一次制动轮表面的制动粉尘——铁粉和摩擦材料粉末堆积后会在制动轮表面形成硬化层降低摩擦系数。每月用深度游标卡尺测量制动轮磨损量记录在设备台账上超过磨损极限2mm的60%时应纳入更换计划。制动盘注意定期检查通风槽是否堵塞特别是粉尘大的钢厂车间通风槽堵塞后散热效率急剧下降制动盘温度可达到300℃以上导致制动衬垫加速老化。说实话制动轮和制动盘的成本在整机中占比不高但一旦失效造成的停机和安全风险远超更换成本建议按标准周期定期更换不要超期使用。

▸ 你的现场制动轮或制动盘用到什么程度才换？有没有遇到过磨损超限没有及时发现的情况？欢迎在评论区分享实际案例交流制动系统维保经验。如果你的现场遇到制动轮磨损过快或制动盘偏磨的故障也可以留言描述现象克鲁德技术工程师会帮你分析原因给出处理建议。
