制动器是起重机起升和运行机构中最重要的安全部件之一，其性能直接关系到设备的可靠性和操作安全性。YDWZ型电力液压块式制动器是长行程制动器的代表型号，凭借制动力矩大、动作平稳、维护方便等优势，在大吨位桥式起重机、门式起重机和冶金起重机的起升机构中广泛应用。本文从结构原理、技术参数到选型要点全面梳理，为起重机设计和设备管理提供参考。

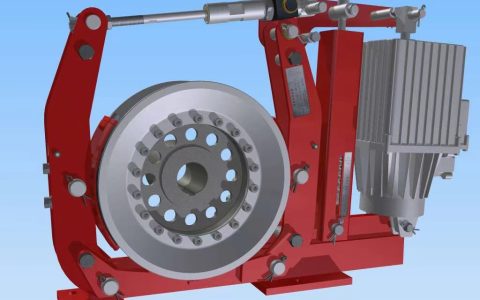

YDWZ制动器结构特点与工作原理
YDWZ型电力液压块式制动器属于长行程电力液压推杆制动器，核心部件包括制动臂、制动瓦、制动轮、电力液压推动器和弹簧加载机构。其工作原理是：当制动器通电时，电力液压推动器中的电机带动离心泵产生液压推力，推动活塞克服弹簧力使制动瓦松闸；断电时液压推力消失，弹簧力将制动瓦压紧在制动轮上实现制动。这种常闭式设计确保了在意外断电时制动器自动抱闸，满足起重机安全规范的要求。
与短行程制动器和液压臂盘式制动器相比，YDWZ型长行程制动器的行程更大（可达5至12毫米），制动力矩调节范围更宽，特别适合大吨位起重机的起升机构。不过长行程也意味着制动响应时间略长——从断电到完全抱闸约需0.2至0.5秒，因此在精确制动场合需配合变频调速系统使用。说个实际经验：我们在钢厂现场调试时发现，25吨以上的冶金吊起升机构用YDWZ制动器配合变频器使用效果最好，行程长缓冲足，冲击比短行程制动器小一半。
YDWZ型制动器主要技术参数
| 型号 | 制动轮直径（mm） | 制动力矩（N·m） | 推动器型号 | 适用起重机规格 |
|---|---|---|---|---|
| YDWZ-200 | 200 | 200至400 | ED-23/5 | 5至10t起升机构 |
| YDWZ-300 | 300 | 500至1000 | ED-50/6 | 10至20t桥吊 |
| YDWZ-400 | 400 | 1000至2000 | ED-80/6 | 20至50t桥吊或门吊 |
| YDWZ-500 | 500 | 2000至4000 | ED-121/6 | 50至100t桥吊或门吊 |
| YDWZ-600 | 600 | 4000至8000 | ED-201/6 | 100至200t冶金起重机 |
| YDWZ-800 | 800 | 8000至16000 | ED-301/12 | 200t以上大型设备 |
YDWZ系列制动器的制动轮直径从200毫米到800毫米共七个规格，制动力矩范围从200牛米到16000牛米，覆盖了从5吨到200吨以上各等级起重机的制动力需求。每个规格型号可调节的制动力矩范围约为一倍（如YDWZ-400可在1000至2000牛米间调节），通过调整主弹簧的压缩量实现。推动器型号按ED系列配套，从ED-23/5到ED-301/12依次增大，推动器推力越大、行程越长。
制动瓦衬垫的材料直接影响制动性能和使用寿命。YDWZ标准配置采用石棉基摩擦材料（摩擦系数0.35至0.42），工作温度上限250摄氏度。在冶金起重机的环境中，由于环境温度高（常达60至80摄氏度甚至更高），制动瓦磨损速度比普通车间快两至三倍——我们实测一个炼钢厂的项目，标准石棉衬垫在冶金吊上三个月就得换，后来换成半金属型摩擦材料坚持了八个月。对于有环保要求的场合，应选用无石棉型衬垫。
YDWZ制动器选型与维护要点
YDWZ制动器的选型首先依据制动力矩需求。按GB/T 3811–2008规定，起升机构制动器的制动力矩应不小于额定静力矩的1.5倍，冶金起重机应不小于1.75倍。对运行机构，制动力矩按满载运行阻力和允许制动距离综合确定，通常为额定静力矩的1.25倍。举例：一台32吨桥式起重机的起升机构额定静力矩约2800牛米，选型时要求制动力矩不小于4200牛米——对应YDWZ-500型号的基本配置。
制动器的安装位置也很关键。YDWZ制动器通常安装在高速轴上（电机与减速机之间），这样可以用较小的制动力矩满足要求，制动力矩需求仅为低速轴制动器的减速比分之一。但高速轴制动的缺点是制动冲击通过减速机齿轮传递，长期可能加剧齿轮磨损。因此在大吨位冶金吊中，推荐在高速轴和低速轴两端各配置一套制动器，组成双制动系统，既满足安全系数要求又分摊了制动力矩。
除YDWZ型长行程制动器外，起重机起升机构中还常用YWZ系列电力液压块式制动器。有关YWZ系列制动器的详细参数和选用方法，可参考站内YWZ系列电力液压块式制动器的型号参数对比。
河南克鲁德重工有限公司可提供YDWZ系列电力液压块式制动器的配套选型和技术支持，承接制动器检修和换瓦服务。各型号制动器及推动器备件库存充足，确保起重机安全运行。
常见问题解答（FAQ）
YDWZ制动器与YWZ制动器的主要区别是什么？
YDWZ和YWZ均属于电力液压块式制动器，核心区别在于行程长短。YDWZ为长行程制动器（推杆行程8至12毫米），制动力矩范围更宽，适用于大吨位起重机；YWZ为短行程制动器（推杆行程2至5毫米），结构更紧凑、响应速度更快，适用于中小吨位起重机和运行机构。从选型角度看，50吨以下桥式起重机的起升机构可用YWZ，50吨以上特别是冶金起重机推荐使用YDWZ。两者使用相同的ED系列推动器，制动瓦和制动轮可以互换。
YDWZ制动器日常维护需要检查哪些关键点？
日常检查应关注以下要点：制动瓦衬垫磨损厚度——当磨损量超过衬垫原始厚度的50%时应更换，单侧最小厚度不应小于3毫米；制动轮表面状态——发现裂纹、凹痕或表面硬化应立即修复或更换，制动轮工作面温度不应超过200℃；主弹簧检查——弹簧疲劳会导致制动力矩下降，每年至少测量一次弹簧自由长度，低于原始长度的5%必须更换；推动器油位和油质——每半年更换一次液压油（推荐10号航空液压油），油位过低会导致推动行程不足和制动延迟。
YDWZ制动器抱闸时制动轮温度过高怎么办？
制动轮温度过高通常由以下原因引起：一是制动瓦与制动轮间隙过小（正常间隙应为0.7至1.0毫米），运行中持续摩擦导致升温——需重新调整松闸间隙；二是推动器动作不到位，松闸行程不足使制动瓦半接触制动轮——检查ED推动器的油位和电机转向；三是制动轮表面粗糙度超标，摩擦系数过大——需要修磨制动轮表面至Ra1.6以下。另外需要提醒：冶金起重机工作环境温度本身就高，制动轮正常工作温度可达100至150℃，只有超过200℃才需停机检修。
