QPM型门式移动启闭机技术参数与选型要点

QPM型门式移动启闭机功能与结构特点

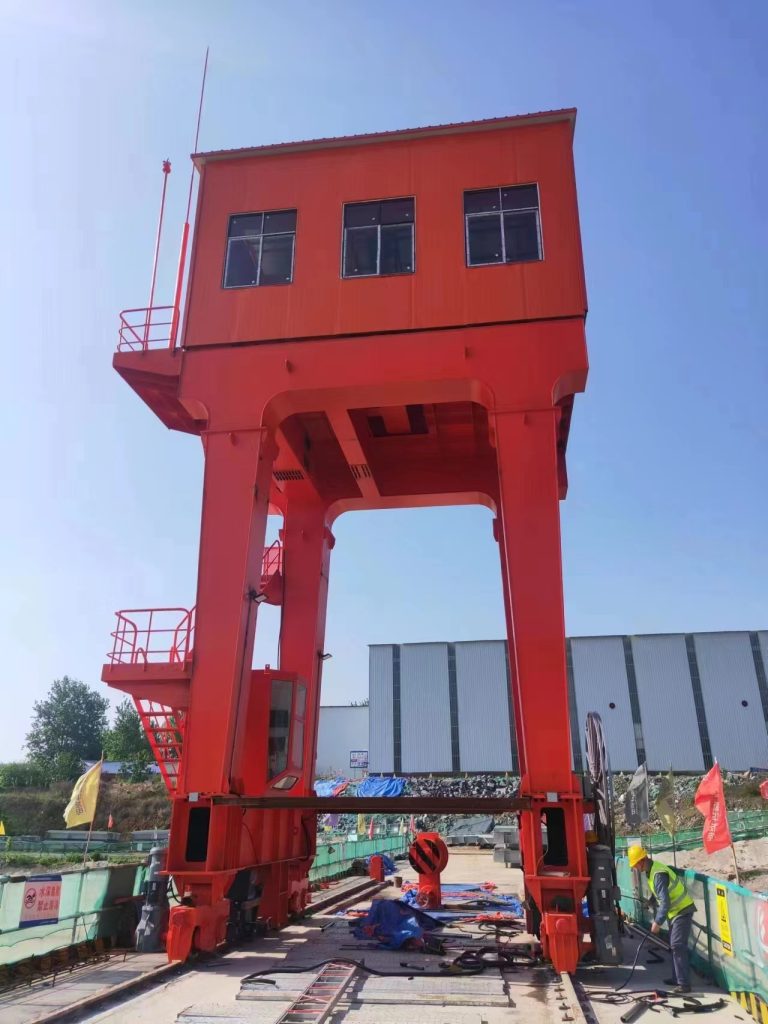

QPM型门式移动启闭机的核心功能是在水工建筑物上方沿轨道移动，通过起升机构完成闸门的启闭和吊运。与固定式卷扬启闭机相比，它的移动特性使一台设备可以服务多个闸门孔口，显著降低设备投资和土建成本。其结构主要由门架、大车运行机构、起升机构、电气控制系统和安全保护装置组成。门架采用箱型双梁结构，强度和刚度满足大吨位闸门的吊装要求。大车运行机构采用多轮布置，轮压分布均匀，能适应水电站坝顶有限空间的运行条件。

QPM启闭机的起升机构采用双卷扬布置，钢丝绳通过滑轮组系统连接动滑轮，实现闸门的平稳提升和下放。设备配置了高度限位器、载荷限制器和大车行程限位器等多重安全保护，确保运行安全。电气控制系统采用变频调速技术，使启门和闭门速度可无级调节，适应不同闸门的操作需求。据多个水电站运行数据统计，变频调速比传统工频控制的能耗降低约二成五，设备冲击载荷减少约四成，显著延长了钢丝绳和制动器的使用寿命。

QPM型门式移动启闭机主要技术参数

QPM系列启闭机的启门力从50吨到320吨共分四个规格等级，跨度在6至24米之间，起升高度最高可达40米。起升速度采用慢速精确定位设计，满足闸门启闭过程中对位置精度的严格要求。大车运行速度同样较低，目的是确保门架移动时的稳定性和闸门对位精度。工作级别为A3至A6，属于中等使用频率，符合水电站闸门启闭的间歇性作业特点。轨道规格随吨位增大而升级，从P43轻轨过渡到QU100重轨，保证轮轨接触强度和运行平稳性。

值得一提的是，QPM启闭机的启门力和闭门力不是简单对应关系——闭门力通常为启门力的四至五成，这是因为闸门自重和水压力方向在启闭过程中不同。设计时需同时验算闭门工况的钢丝绳载荷，避免闭门时钢丝绳松弛或张力不足导致滑轮组脱槽。我们在多个水电站现场调试中发现，闭门力校核是选型中最容易被忽视的环节——前两年有个华东地区的水利项目因此不得不更换了钢丝绳规格。

QPM型门式移动启闭机选型要点与注意事项

选型QPM启闭机的第一步是确定所需启门力。启门力取决于闸门自重、水压力、摩擦阻力和淤积荷载的总和，按GB/T 3811–2008和NB/T 35013–2013水工金属结构设计规范计算确定。建议保留一成五至两成的裕量，应对极端工况下的泥沙淤积和锈蚀卡阻。闸门运行频次也是影响工作级别选择的因素——日操作次数少于5次选A3，5至15次选A4至A5，频繁操作用A6或以上。

跨度选择需匹配闸门孔口的横向布置，门腿与门槽中心的距离应考虑检修通道宽度，通常不小于1.5米。起升高度的确定除闸门全开所需高度外，还须计入闸门检修时吊出门槽的额外空间，建议余量不小于500毫米。轨道基础的承载能力是关键约束——QPM-320启闭机的最大轮压可能超过400kN，需验算坝顶或闸墩的承载力是否满足要求。出门槽的额外提升空间往往被忽略——我们在一个水利项目的现场发现，设计方计算的起升高度只到闸门全开的净高，忘了算闸门吊出检修的行程，验收时才发现高度不够。

除了QPM型移动式启闭机，水利工程中还常用QM型门式启闭机等其他形式。有关固定式门式启闭机的详细参数和选型方法，可参考站内QM型门式启闭机的技术参数与选型标准。

河南克鲁德重工有限公司可提供各吨位QPM型门式移动启闭机的定制设计和制造服务，产品广泛用于国内大中型水电站和水利枢纽工程。如需具体的技术方案和报价，可直接咨询克鲁德重工技术团队。
