QPK快速卷扬式启闭机启闭力选型参数对比

QPK型启闭机启闭力参数与快速关闭速度对照

快速卷扬式启闭机的核心参数包括启闭力、扬程、快速关闭速度和调速制动方式。启闭力决定闸门能否在动水或静水条件下正常启闭；快速关闭速度决定紧急工况下的闸门关闭时间——这个时间必须满足水利设计院的工程计算要求。闭时间必须由水利设计院根据工程水力学计算确定，通常事故闸门要求在2至5分钟内完成全关动作，不同水头高度和闸门形式要求差异很大

以下是QPK型快速卷扬式启闭机常见规格参数对照：50kN/100kN型号卷筒容绳量8至10m，钢丝绳直径14至18mm，适配中小型闸门；250kN/500kN型号卷筒容绳量10至12m，钢丝绳直径22至28mm，适配中型水电站事故闸门；800kN至1600kN型号卷筒容绳量12至15m，钢丝绳直径32至40mm，配离心式调速制动器；2000kN至3200kN型号采用双卷筒并联结构，钢丝绳直径44至52mm，配液压调速制动系统确保大吨位闸门平稳关闭。

快速关闭机构工作原理与调速制动系统

QPK型与普通卷扬式启闭机的最大区别在于快速关闭机构的设计。在正常启闭工况下，QPK型启闭机由电动机经减速机驱动卷筒，通过钢丝绳牵引闸门上升或下降，与常规启闭机无异。但在紧急关闭工况下，QPK型启闭机的离合器脱开电动机与卷筒的连接，闸门在自重作用下带动卷筒加速旋转实现快速下降。

调速制动系统是快速关闭机构的核心安全保障。常见调速制动方式有三种：离心式调速制动器利用离心力控制下降速度，无外部动力需求、结构简单，适用于500kN以下中小吨位；液压调速制动器通过节流阀控制油路流量精确调节下降速度，调速范围大、控制精度高，适用于500kN至1600kN的中大吨位；电液比例调速系统由PLC控制器根据闸门位置实时调节制动力矩，可实现全行程速度曲线优化，适用于2000kN以上的大吨位和特殊工程要求。

启闭机安装基础与土建配合要求

QPK型快速卷扬式启闭机的安装基础必须满足强度和刚度要求。启闭机机座通过地脚螺栓固定在混凝土基础上，基础混凝土强度等级不低于C25，地脚螺栓预埋位置偏差不超过±2mm。机座安装面的水平度要求：纵向不超过0.5mm/m，横向不超过1.0mm/m。。安装前应复核基础尺寸与设备底座的匹配度，地脚螺栓孔距偏差超出允许范围时需灌浆处理，确保机座受力均匀

启闭机中心线与闸门吊耳中心的对中偏差不超过±5mm。钢丝绳偏角：卷筒绕绳偏角不超过3.5°，滑轮组入绳偏角不超过5°。快速关闭机构的调试必须在空载和带载两种工况下分别进行，空载调试重点检查离合器脱开和啮合的可靠性、调速制动器的响应时间和速度稳定性；带载调试在闸门实际水压条件下测试关闭时间和速度曲线，确保满足工程设计的要求。相关基础布置参数可参考QPG型高扬程卷扬式启闭机技术参数与选型中的土建配合要求部分。

QPK型启闭机选型关键因素与常见误区

选型时最容易被忽视的是启闭力的工况区分。QPK型启闭机的额定启闭力分为静水启门力、动水闭门力和持住力三个参数——静水启门力指闸门在上下游水位持平时提起闸门所需的力，动水闭门力指在动水条件下关闭闸门所需的力，持住力指闸门全开后钢丝绳承受的闸门自重加锁定力。不少工程采购只看一个”启闭力”数字，忽略了三个参数各自对应的工况，导致选型偏小或偏大。

另一个常见误区是快速关闭速度越快越好。实际上快速关闭速度受闸门类型、水头和结构强度的限制：平面滑动闸门快速关闭速度不宜超过5m/min，否则可能因水动力激振导致闸门振动失稳；弧形闸门快速关闭速度可适当提高至6至8m/min，但需验算支铰和臂架的动力响应。正确做法：先由水利设计院根据工程水力学计算确定闸门关闭时间要求，再反推启闭机的快速关闭速度参数。

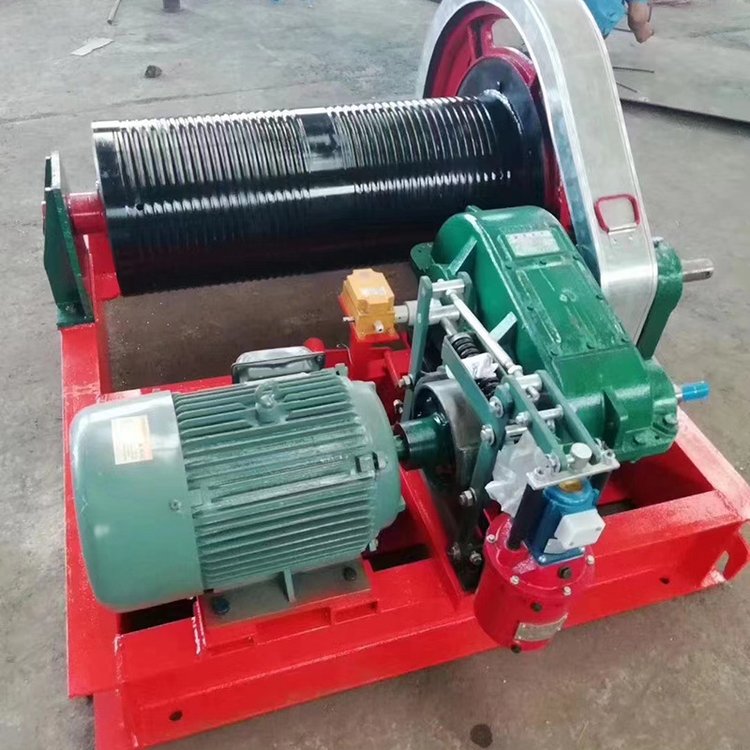

河南克鲁德重工有限公司生产的QPK型快速卷扬式启闭机，启闭力50至3200kN，快速关闭速度3至5m/min，配离心式或液压调速制动器，出厂前逐台静载动载试验，符合GB/T 10597-2011《卷扬式启闭机》标准。。出厂前逐台进行1.25倍额定载荷静载试验和1.1倍动载试验，确保快速关闭机构在紧急工况下的绝对可靠性
