YWZ9电力液压制动器和YWZ5型有什么区别？参数对比与选型

YWZ9与YWZ5型号命名含义与结构区别

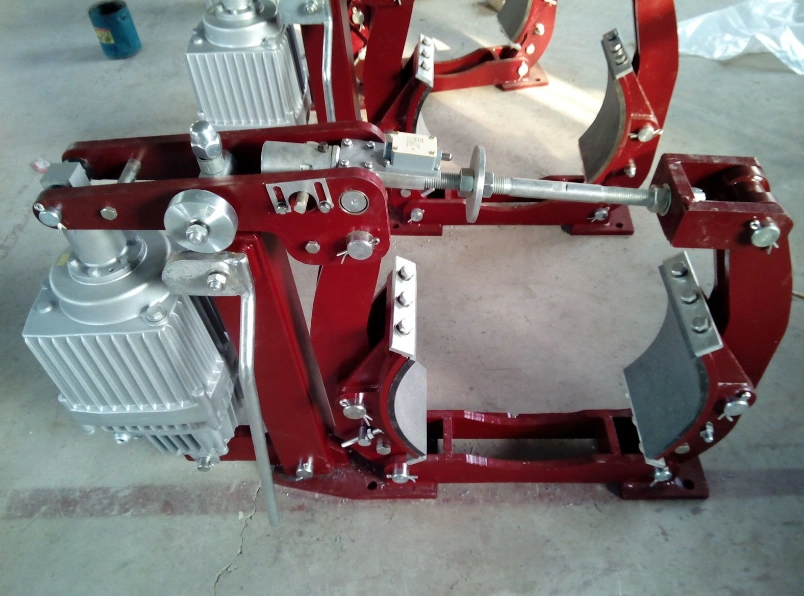

YWZ是”电力液压制动器”的行业通用代号——Y=液压、W=瓦块式、Z=制动器。后缀数字9和5代表设计序列号，不是规格参数。YWZ9是较新的设计（约2000年以后推出的升级型号），主要改进在制动瓦断面形状——YWZ9采用T型断面制动瓦，散热面积比YWZ5的矩形断面大约20至30%，制动时摩擦热量扩散更快、制动瓦温升更低。

结构上的另一个区别是推杆连接方式。YWZ5型制动器的电力液压推动器通过杠杆机构直接驱动制动臂，结构简单但调整间隙时需要同时调节两侧螺母。YWZ9型增加了自动间隙补偿装置——制动瓦磨损后，补偿机构自动推紧制动瓦维持恒定间隙，减少日常维护频次。实际使用中YWZ9型的制动瓦更换周期可比YWZ5型延长约1.5倍。

制动力矩参数对照——同等规格差异明显

YWZ9和YWZ5在相同制动轮直径规格下，制动力矩并不相同。YWZ9由于制动瓦断面优化和杠杆比调整，制动力矩比同规格的YWZ5高出约15至25%。以制动轮直径400mm规格为例：YWZ5-400/80的额定制动力矩约1600N·m，而YWZ9-400/80可达2000N·m。。以400mm制动轮直径为例，YWZ5-400/80额定力矩约1600N·m，YWZ9-400/80可达2000N·m，两者差距约25%——选型替换时不能直接按制动轮直径对等看待，必须核对铭牌型号和参数

选型时不能只看制动轮直径就对等替换。如果起重机原配YWZ5-315/50（制动力矩约800N·m，制动轮直径315mm），换成YWZ9-315/50（力矩约1000N·m）后力矩过剩——虽然安全但制动冲击变大，需配合推动器行程调整。反过来如果原YWZ9型坏了用YWZ5替代，力矩可能不够。所以替换前一定核对铭牌上的型号和参数。

安装尺寸对比——YWZ5到YWZ9升级是否需要改造基础

好消息是YWZ9和YWZ5的安装接口尺寸基本一致，给老设备升级提供了便利。同制动轮直径规格下，两型号的底座安装孔距、制动轮中心高和推杆安装位置完全相同——也就是说，在旧设备上拆下YWZ5可以直接装上同规格的YWZ9，不需要改基础、不需要换制动轮、不需要改管路走向。

但有两项需要现场确认：一是推动器型号是否匹配——YWZ9-315/50用ED50/6推动器，YWZ5-315/50也用同型号推动器，通常通用；但YWZ9-500/121配ED121/6推动器，与YWZ5-500/121完全相同。二是接线盒位置——YWZ9的接线盒从侧面改到了上面，如果旧设备电缆走线空间有限可能需要调整管路。相关安装尺寸和推动器参数可参考YWZ系列电力液压块式制动器型号参数与选型指南。

适用工况对比——起重机哪些机构该用哪种型号

在实际应用场景中，YWZ9和YWZ5的选型可以按以下原则区分。对于通用桥式起重机的起升机构，推荐用YWZ9型——因为起升机构对制动可靠性要求最高，YWZ9的自动间隙补偿功能减少维护遗漏风险，散热好的特点也适合起升机构频繁制动产生的持续热量积累。，因为对于制动可靠性要求最高的起升机构来说，YWZ9的自动间隙补偿功能可以大幅减少因制动瓦磨损导致制动力矩下降的风险，散热优势也能有效应对频繁制动带来的温升积累问题

对于大小车运行机构，如果制动频次不高（每日≤50次），YWZ5型完全够用且性价比更高。但如果运行机构制动频繁（如冶金起重机、废钢料场抓斗起重机），推荐YWZ9型——频繁制动带来的制动瓦温升问题更突出，YWZ9的T型断面制动瓦散热优势明显。对于防爆环境（化工厂、铝粉车间），YWZ9和YWZ5都有对应的隔爆型（YWZ9-Ex型、YWZ5-Ex型），防爆等级可达Ex dⅡBT4。

河南克鲁德重工有限公司提供YWZ9和YWZ5全系列电力液压制动器及配件，制动轮直径200至630mm，制动力矩200至5000N·m，产品符合JB/T 6406-2016《电力液压块式制动器》标准。，制动轮直径200至630mm，制动力矩200至5000N·m，产品符合JB/T 6406-2016《电力液压块式制动器》标准，出厂前逐台进行制动性能试验
