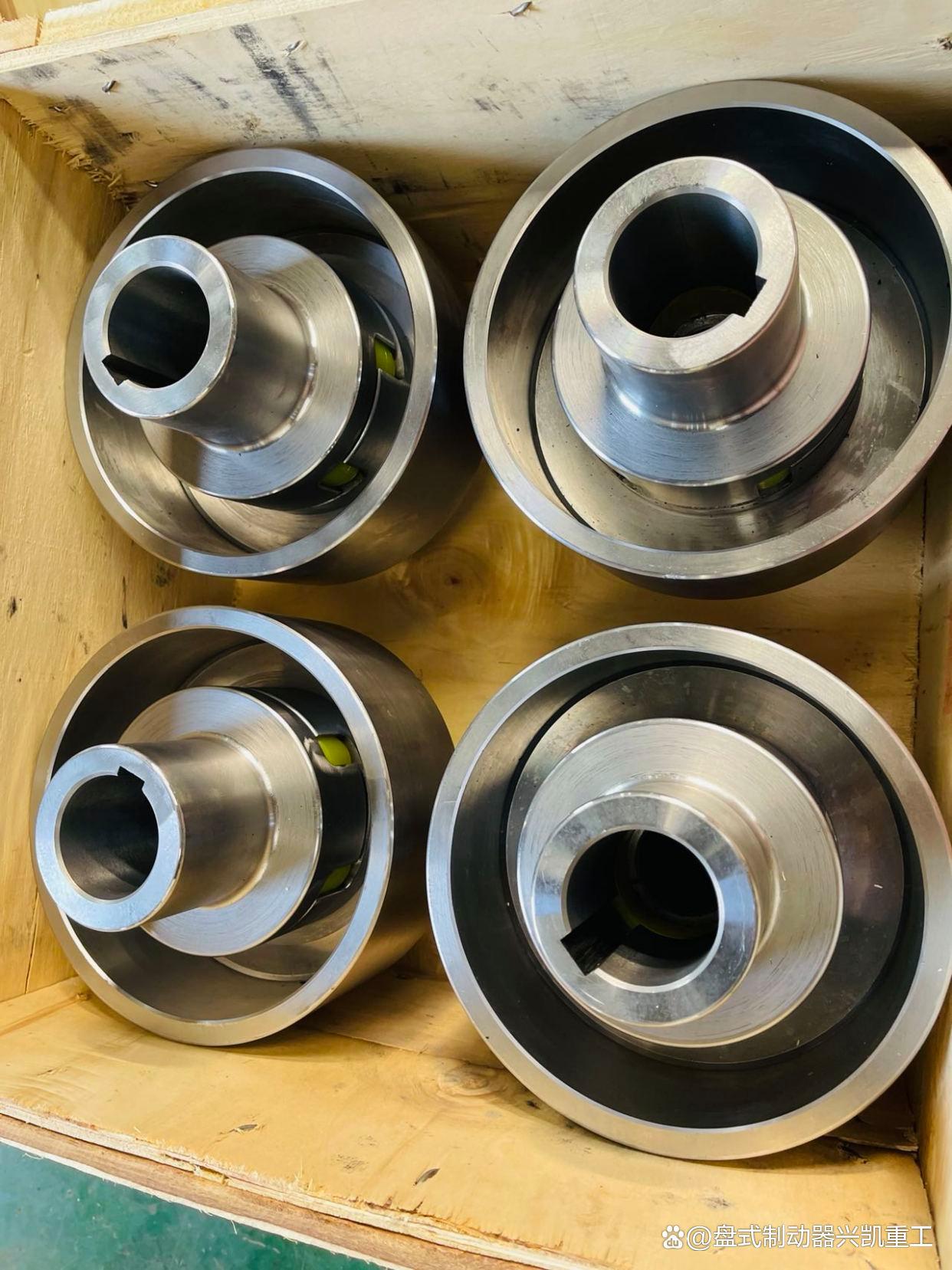

🔧 配件知识 制动轮与制动器配合实现起重机的准确停车和可靠制动。制动轮工作面在长期摩檫制动中会产生磨损和热裂纹，超过标准如果不更换可能导致制动失效的严重后果。本文从磨损检测、裂纹判定和更换周期三个方面讲解清楚。
制动轮磨损的检测标准
制动轮的工作面硬度应不低于HRC45-55，表面粗糙度Ra≤1.6μm。按JB/T 7685-2006标准，制动轮工作面的最大磨损量不得超过原始厚度的30%。检测时用百分表测量轮缘径向跳动，允许值不超过0.05mm。如果磨损量超过标准，制动轮在制动时会产生抖动，制动距离会明显延长。制动轮直径的磨损偏差不超过±3%，超过此值时制动器闸瓦的包角会减小，制动力矩下降。块式刹车和盘式刹车两种制动器类型对制动轮的磨损要求基本相同。
表面裂纹的风险判定
制动轮在反复制动加热和冷却的循环中，工作表面容易出现热裂纹（网状裂纹）。根据经验标准，裂纹长度不超过5mm且数量不超过5条/100cm²时，可以通过车削加工去除裂纹后继续使用。一旦裂纹深度超过2mm或出现贯通性裂纹，必须立即更换制动轮，没有修复的余地。制动轮表面的石墨化层（在高温下碳化物组织分解形成）也会降低摩擦系数，当摩擦系数低于0.3时需要更换。每3个月做一次着色探伤检查是发现隐蔽裂纹的有效手段。
更换周期和安全建议
制动轮的设计寿命通常对应50万次制动循环。在正常工况下，桥式起重机制动轮的实际更换周期约为2-3年。频繁制动的冶金起重机或高速起重机则可能每6-12个月就需要更换。日常检查中注意制动轮表面是否出现异常颜色变化——蓝色回火色说明制动时温度过高，黑色氧化层说明摩擦表面已经硬化。两种颜色变化都预示制动轮寿命将明显缩短。河南克鲁德重工有限公司提供按JB/T 7685标准配套的制动轮产品，材质为ZG35CrMo或45#钢，热处理后硬度达标。
常见问题解答（FAQ）
制动轮车削修复一次能去掉多少厚度？
单次车削量一般控制在1-2mm，最大允许车削次数不超过3次。原因是车削后制动轮壁厚减薄，再次承受摩擦制动力矩时刚度下降可能导致变形。每次车削后需要重新进行动平衡测试，不平衡量不超过5g。
制动轮和制动器需要一起换吗？
不需要一起换。制动轮更换时检查制动器闸瓦的磨损情况，如果闸瓦厚度还大于4mm且表面没有硬化或油污则可以继续使用。但新制动轮安装后需要重新调整闸瓦与制动轮的接触面积，要求达到80%以上的接触面。
制动轮表面有油污怎么处理？
制动轮表面沾染油污会大幅降低摩擦系数导致制动距离增加。先用无水酒精或专用制动盘清洗剂擦拭，再用细砂布（400目以上）轻擦去除表面氧化物。清洗后做一次空载制动试验验证制动效果，确认没问题后才能投入正常运行。
河南克鲁德重工有限公司 – 制动轮 源头工厂直供
制动轮规格型号齐全，出厂价供应，全国发货安装
河南克鲁德重工有限公司
原创文章，作者：克鲁德重工，如若转载，请注明出处：https://i.qizhongji.com/w/8601.html
