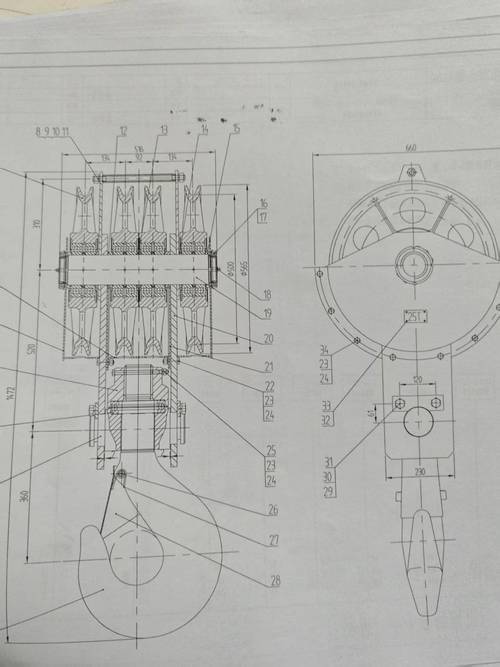

起重机滑轮组磨损了别乱换——先看这4个坑再决定

坑一：滑轮槽磨了就想换总成

滑轮槽磨损到原槽深的20%或槽壁变薄到原厚度的60%才需要报废。多数情况下，槽底只是表面磨光了，测量深度可能还没到报废线。正确的做法是：用卡尺或专用量规测量槽底深度和槽宽，对照标准再决定是否换。

滑轮的标准参数：直径200mm滑轮适配12-14mm钢丝绳，槽底半径R7.5mm；400mm滑轮配18-22mm钢丝绳，槽底半径R11mm。槽底半径磨损或变大0.5mm以上就要注意了。河南克鲁德重工可单独供应滑轮片，价格只有总成的40%。

坑二：滑轮不转了就直接换

滑轮卡死不转，80%的原因是轴承缺油卡死或异物卡在轮缘与护罩之间。拆下检查：如果能转动但阻力大，清洗后加锂基脂就能恢复；如果确实转不动，拆开轴承室检查——轴承损坏换轴承（约50-150元），没必要换整个滑轮组总成（约500-2000元）。

轴承拆装要点：滑轮轴承多为深沟球轴承（如6206、6208）或圆柱滚子轴承（NU206）。安装时注意轴承型号和游隙——C3游隙适合高温工况。轴承与轴的配合采用H7/k6，与座的配合采用K7/h6。压装轴承时施力点在内圈上，不要敲击外圈。

坑三：滑轮直径与钢丝绳不匹配

这是最常见的”隐坑”——换了钢丝绳没换滑轮，或者换了滑轮没换钢丝绳，导致D/d 比（滑轮直径/钢丝绳直径）不达标。根据GB/T 3811，起升机构滑轮的D/d比：M1-M3≥16，M4-M5≥18，M6-M7≥20，M8≥22.4。D/d比太小，钢丝绳的弯曲应力会大幅增加，断丝速度加快。

坑四：滑轮体裂纹继续凑合用

这是最危险的”坑”。滑轮体出现任何裂纹——不管多小——都必须立即报废。铸钢（ZG340-640）或球墨铸铁（QT500-7）材质的滑轮，裂纹会随着承载循环快速扩展，最终导致滑轮碎裂、钢丝绳脱槽。

按GB/T 27546-2011《起重机 滑轮》标准，滑轮报废条件包括：轮槽不均匀磨损达3mm、轮槽壁厚磨损达原壁厚的20%、轮缘破损或裂纹。每月检查一次滑轮，检查重点：槽底磨损、轮缘有无缺口、轴承转动是否灵活。发现异常及时处理。

⚠️ 安全提醒：滑轮组有裂纹绝对不要”焊一下接着用”。焊接会改变材料局部的金相组织和力学性能，焊缝附近容易产生应力集中。某地工厂曾因滑轮轮缘焊接后继续使用，3个月后在焊缝处断裂，钢丝绳跳出造成吊物坠落，直接损失60多万元。关于钢丝绳的选型和报废标准，可参考起重机钢丝绳规格型号与选型指南。

常见问题解答（FAQ）

问：滑轮槽磨损到什么程度需要报废？

答：滑轮槽底半径磨损量达钢丝绳半径的25%，或槽壁厚度磨损到原厚度的80%，或槽壁不均匀磨损超过3mm，满足任一条件即报废。测量用R规或卡尺，不要凭肉眼判断——很多看起来磨得厉害的滑轮实际还在安全范围内。

问：滑轮材质用铸钢还是球墨铸铁好？

答：铸钢（ZG340-640）韧性好、抗冲击，适合A5以上重载工况；球墨铸铁（QT500-7）耐磨性好、价格略低，适合A5以下中轻载工况。选材上”够用就好”——重载工况一定要用铸钢滑轮，省钱选球铁可能导致滑轮提前开裂。河南克鲁德重工根据工作级别选配滑轮材质，确保匹配合理。

问：动滑轮组和定滑轮组的滑轮能通用吗？

答：滑轮片本身可以通用（同直径同槽型），但装配形式不同。动滑轮组需要安装轴承和心轴，定滑轮组固定在机架上。互换时需要确认轴承型号和安装尺寸一致。

河南克鲁德重工有限公司 — 滑轮组配件
各规格铸钢/球铁滑轮片及总成，可单独供应轴承和滑轮片
