起升机构是起重机的核心功能部件，负责重物的垂直升降作业，其选型是否合理直接影响整机的使用性能、安全性和使用寿命。很多采购人员在选型时只关注整机吨位和跨度，忽视了起升机构内部配置的匹配，导致设备买回来不是速度不达标就是故障频发。本文从电动葫芦式与卷扬式两大起升型式入手，系统讲解起升机构的选型要点、参数计算方法和常见避坑技巧，帮助您一次选对不踩坑。
一、起升机构两大型式：电动葫芦 vs 卷扬机，有什么区别？

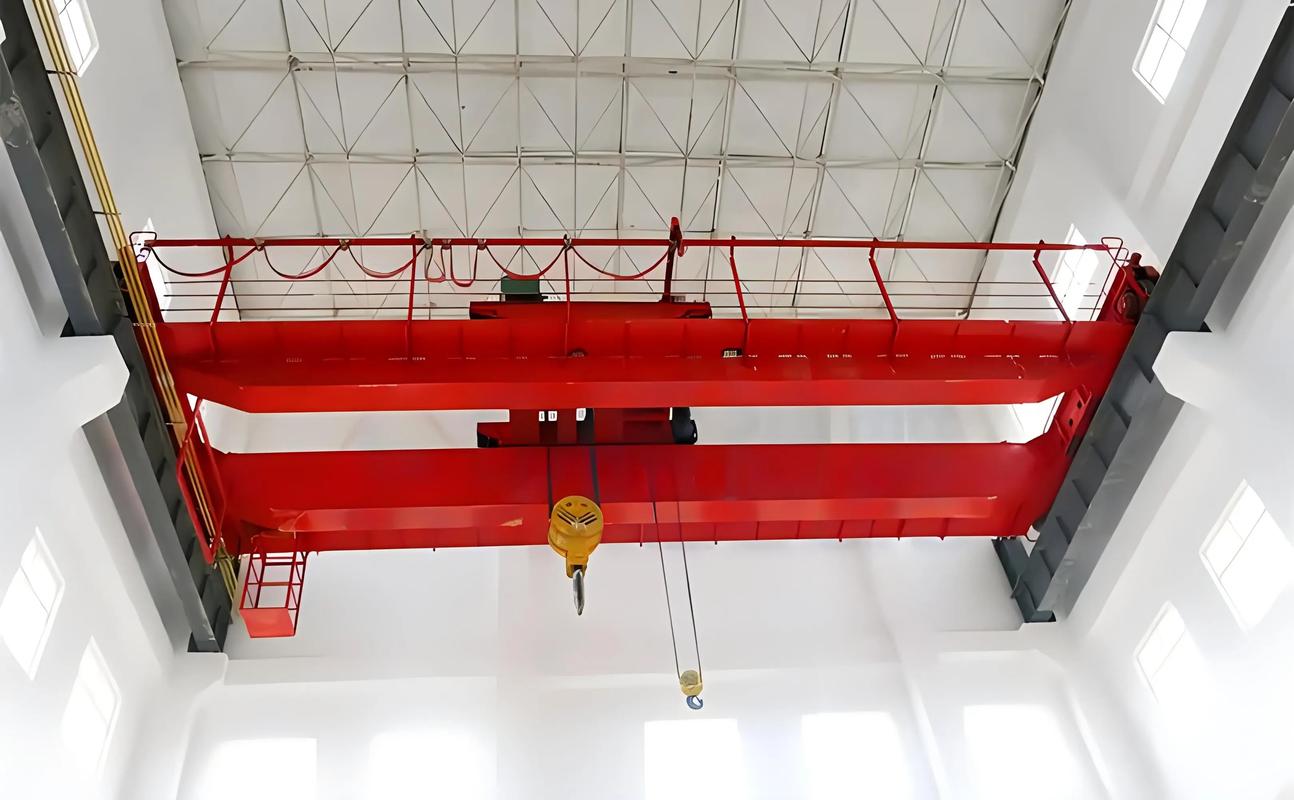

起重机的起升机构按结构型式主要分为两大类：电动葫芦式起升机构和卷扬式起升机构（也称钢丝绳卷扬起升机构）。电动葫芦式起升机构将电动机、减速器、卷筒、制动器集成在一个紧凑的单元内，通常用于起重量32吨以下的单梁或双梁起重机，具有结构紧凑、自重轻、安装方便的优势。卷扬式起升机构则采用分体式布置——电动机通过联轴器连接减速器驱动卷筒，制动器独立布置，起升小车可沿主梁轨道运行，适用于中大吨位、高工作级别的桥式起重机和龙门吊。
两种型式在适用场景上存在明显分工：电动葫芦适合轻中级工况（工作级别A3-A5）、起重量32t以内、起升速度要求不高的场合；卷扬式起升机构则覆盖更宽的吨位范围（5t到500t+），可满足高工作级别（A6-A8）、高速起升、频繁作业的生产需求。下表是两种型式的主要参数对比：
| 对比项目 | 电动葫芦式起升机构 | 卷扬式起升机构 |
|---|---|---|
| 适用起重量范围 | 0.5t ~ 32t（个别可达50t） | 5t ~ 500t+ |
| 适用工作级别 | A3 ~ A5 | A5 ~ A8 |
| 起升速度范围 | 0.8 ~ 8 m/min（单速/双速） | 0.5 ~ 25 m/min（变频可调） |
| 结构紧凑性 | 高度集成，体积小、重量轻 | 分体布置，体积大但维护方便 |
| 制动器配置 | 常闭式锥形/盘式制动器 | 双制动器（可选电力液压/盘式） |
| 参考价格（同吨位） | 较低 | 较高（约高30%~60%） |
选型提示：如果是10t以下、工作不频繁的厂房用起重机，电动葫芦式起升机构通常是性价比最高的选择。如果起重量超过32t，或工作级别达到A6及以上，或对起升速度有较高要求（如冶金、铸造工况），则应选择卷扬式起升机构。
二、起升机构选型五步法：从吨位到速度一步步算清楚
起升机构的选型需要综合考量起重量、起升高度、起升速度、工作级别和滑轮倍率等核心参数。以一家机械加工厂拟采购一台20t/5t双梁桥式起重机为例，河南克鲁德重工的选型工程师通常会按照以下五步法进行配置计算：
第一步：确定额定起重量和起升机构数量。主钩20t用于吊运重型工件，副钩5t用于辅助吊装和翻转工件。双钩配置可以大幅提高工作效率，主副钩独立运行互不干扰。
第二步：选择工作级别。根据实际作业频次，一般机械加工车间起重机每天工作6~8小时，每小时起吊15~20次，负载率中等，宜选择A5工作级别。若用于铸造车间或钢材仓库，应提升至A6~A7。工作级别选择过低，起升机构会提前疲劳失效。
第三步：确定起升速度。通用厂房起升速度建议主钩4~6 m/min、副钩8~10 m/min。如需精密装配，可选用变频调速方案，速度范围0.5~8 m/min无极可调。
第四步：计算滑轮倍率和钢丝绳直径。倍率越大，钢丝绳张力越小，卷筒尺寸和减速比也越小。20t起升机构通常采用4倍率或6倍率滑轮组。钢丝绳直径根据GB/T 8918-1996《重要用途钢丝绳》按安全系数大于等于5选取。
第五步：校核电动机功率和制动器制动力矩。起升电动机功率P=Qmiddot;v/(6120middot;eta;)（kW），其中Q为起重量(kg)，v为起升速度(m/min)，eta;为机构效率（通常取0.85~0.9）。制动器制动力矩应不小于电动机额定力矩的1.5倍（参考GB/T 3811-2008《起重机设计规范》）。
| 选型步骤 | 参数/项目 | 推荐值/计算方法 | 注意事项 |
|---|---|---|---|
| 第一步 | 起重量amp;机构数量 | 主钩+副钩，主/副比2:1~4:1 | 吊运长件必须配副钩 |
| 第二步 | 工作级别 | A5~A7 按实际工况对应 | 参考GB/T 3811-2008附录 |
| 第三步 | 起升速度 | 主钩4~8m/min，副钩8~15m/min | 变频可兼顾快慢需求 |
| 第四步 | 滑轮倍率 | 10t以下2倍率，10~50t 4~6倍率 | 倍率越大钢丝绳越细 |
| 第五步 | 电机功率校核 | P=Qmiddot;v/(6120middot;eta;) | 制动器力矩≥1.5倍额定力矩 |
三、起升机构选型常见的5个误区
误区一：只关注吨位，忽略工作级别。很多采购人员认为”20t的起升机构不管怎么用都能吊20t”，实际上A5级别和A7级别的20t起升机构内部配置完全不同——电动机功率、减速器型号、钢丝绳直径、制动器规格均有差异。用A5机构频繁吊运A7工况，寿命可能缩短一半以上。
误区二：起升速度一味求快。起升速度越快，电动机功率越大，减速率越大，机构尺寸和成本也越高。对于精密装配、模具安装等需要微调的工况，低速（≤3m/min）反而更实用。对于一般物料搬运，4~6m/min是性价比较高的范围。
误区三：忽略起升高度的限制。起升高度决定卷筒的长度和钢丝绳容量。标准起升高度通常为6m/9m/12m/16m，但特殊厂房可能需要达到20m以上。选用过高起升高度会导致卷筒过长，增加小车尺寸和整机自重。
误区四：忽视钢丝绳的选型和维护。钢丝绳是起升机构的”生命线”。很多用户采购时只要求”配钢丝绳”，而不指定规格、结构和抗拉强度等级。根据国家标准GB/T 5972-2016《起重机用钢丝绳检验和报废规范》，不同工况应选用不同结构的钢丝绳——多层缠绕卷筒推荐抗旋转钢丝绳，高温环境应选用钢芯或耐高温结构钢丝绳。
误区五：只看价格不看配置。起升机构的价格差异很大程度上来自电动机品牌（国产普通电机 vs 西门子/ABB变频电机）、减速器类型（硬齿面 vs 中硬齿面）、制动器形式（盘式 vs 块式）以及是否配备超载限制器和高度限位器等安全装置。河南鸿升起重机的技术人员曾接待过多位客户，早期贪便宜采购了低配起升机构的起重机，后期改造更换的费用远超当初省下的差价。
避坑提醒：采购起升机构时，务必在合同中明确以下配置细节：电动机品牌及功率、减速器厂家及型号、制动器类型及制动力矩值、钢丝绳直径及结构型式、滑轮材质（铸钢/球铁）、卷筒材质及绳槽加工方式。这些细节直接决定设备的使用寿命和维修成本。
四、变频起升与双速起升怎么选？
起升机构的调速方式主要有三种：双速电机（快/慢两档）、变频调速（无极调速）和绕线转子电机+电阻调速（逐渐淘汰）。目前新建项目中，变频调速方案越来越普及。
双速电机方案的优点是成本低、控制简单，适合起升速度要求不高的中小吨位起重机。缺点是快慢速比固定（通常为1:4或1:6），无法在运行中灵活调节。变频调速方案的优点是速度连续可调（0~额定速度），起停平稳无冲击，可有效减少吊载摆动，定位精度高，同时具有软启动功能，降低了机械冲击和钢丝绳磨损。缺点是一次性投入成本较高（约为双速方案的1.5~2倍），且对电动机绝缘等级和减速器润滑方式有更高要求。
从性价比角度，以下情况优先推荐变频起升：需要精密吊装定位（如模具、精密设备安装）；工件易摆动且吊运路线复杂；起升速度要求变化大（既需要快速空钩下降，又需要慢速吊载）；起重量≥20t且工作级别A6以上。对预算有限的一般厂房，双速起升配合熟练操作也能满足大部分使用需求。
采购建议：如果价格相差在15%~20%以内，建议优先选择变频起升方案。虽然初期投入略高，但变频起升在节能（平均节电20%~30%）、减少机械冲击、延长钢丝绳和制动器寿命方面的综合效益，通常在1~2年内即可收回差额投资。
FAQ：起升机构选型
常见问题
常见问题解答
Q1：电动葫芦式起升机构和卷扬式起升机构的钢丝绳报废标准有什么不同？
Q2：起升高度超过12米时，选型需要注意哪些问题？
Q3：起升机构的制动器每天需要检查哪些项目？
