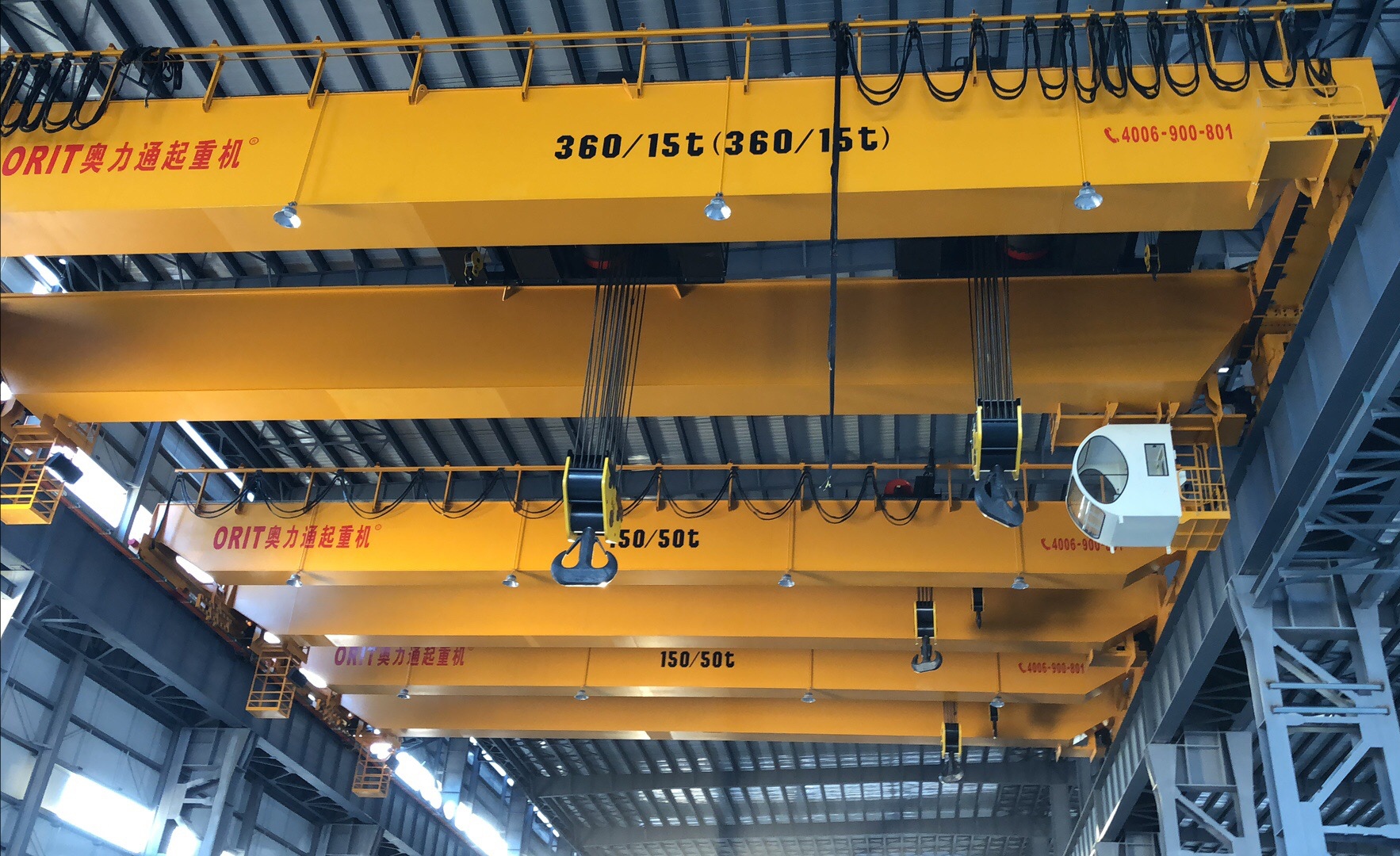

起重机选型采购中，起升机构的配置直接决定了设备的安全性和使用寿命。而滑轮组与钢丝绳作为起升系统的核心传动部件，其选型匹配度往往被不少采购人员忽视。实际案例表明，钢丝绳直径选小一档或滑轮倍率设置不当，轻则导致频繁更换零部件，重则引发断绳事故。本文从参数计算、规格对照到采购避坑要点，帮助客户系统掌握滑轮组与钢丝绳的选型方法。
一、滑轮组的结构型式与选型要点
起重机滑轮组通常采用动滑轮与定滑轮组合的方式，通过改变钢丝绳的穿绕倍率来调节起升速度和承载能力。滑轮组的选型首先需要确定倍率（m），即钢丝绳在动滑轮上的分支数。倍率越大，起升力越大，但起升速度越慢。常用桥式起重机滑轮倍率推荐值如下：5t以下单倍率或2倍率，5t~20t采用2~4倍率，20t~50t采用4~6倍率，50t以上采用6~10倍率。
滑轮直径是另一个关键参数。根据GB/T 3811-2008《起重机设计规范》，滑轮直径D与钢丝绳直径d的比值D/d不得小于规定值。对于桥式起重机起升机构，D/d一般取20~25倍；对于冶金起重机等重型工况，D/d应≥25。滑轮直径过小会加速钢丝绳弯曲疲劳，显著缩短使用寿命。
滑轮材质方面，中小吨位起重机多采用铸铁滑轮（HT200），大吨位或高频率工作场合应选用轧制钢滑轮或尼龙滑轮。尼龙滑轮重量轻、对钢丝绳磨损小，但耐温性较差，适用于常温轻载工况。
二、钢丝绳的结构选型与规格对照
起重机起升用钢丝绳主要采用线接触型，常见结构有6×19、6×37和8×19等类型。6×19钢丝绳刚性较大，耐磨性好，适合滑轮组倍率小、绳槽磨损较重的场合；6×37钢丝绳柔软性较好，弯曲性能优良，适合滑轮组倍率大、频繁弯折的工况。在相同直径下，6×37的抗弯疲劳寿命比6×19高出约30%~50%。
钢丝绳直径的确定须根据最大工作静拉力乘以安全系数进行计算。根据GB/T 3811-2008，M3~M4工作级别下安全系数取4.5，M5~M6取5.0，M7~M8取5.6~6.0。实际选型中，很多采购方只看起重量而忽略工作级别，导致钢丝绳过早报废。在选型建议方面，河南克鲁德重工的技术团队指出，钢丝绳直径每增加1mm，安全裕度提升约15%，但成本仅增加约8%~10%，建议在预算允许范围内选择偏大一档的规格。
| 钢丝绳结构 | 常用直径(mm) | 公称抗拉强度(MPa) | 最小破断拉力(kN) | 适用工作级别 | 适用场景 |
|---|---|---|---|---|---|
| 6×19W+FC | 8~40 | 1570~1770 | 36.2~968 | M3~M5 | 通用桥式起重机、电动葫芦 |
| 6×37S+FC | 10~52 | 1570~1770 | 55.6~1520 | M4~M7 | 中重型、高频率起升工况 |
| 8×19S+FC | 10~36 | 1570~1960 | 58.0~800 | M5~M8 | 冶金、铸造等重载频繁工况 |
| 35W×7 | 16~64 | 1770~1960 | 200~2980 | M6~M8 | 超大吨位、港口起重机械 |
三、滑轮组与钢丝绳的匹配选型计算
滑轮组与钢丝绳的匹配不是简单的尺寸对应，需要考虑倍率、滑轮直径、钢丝绳直径以及绳槽参数的多维关系。以一台10t桥式起重机为例，假设滑轮倍率m=4，工作级别M5，最大起升高度12m，那么钢丝绳的最大静拉力S=Q/(m·η)，其中Q为额定起重量，η为滑轮组效率（0.92~0.98）。代入计算：S=100000N/(4×0.95)≈26316N。安全系数取5.0，则钢丝绳最小破断拉力F≥S×5.0=131580N≈132kN。
根据破断拉力反查钢丝绳规格表，可选择直径14mm的6×37S+FC钢丝绳（最小破断拉力约140kN），对应滑轮直径应不小于D≥20×14=280mm，实际工程中常取D=315mm或D=355mm。如果滑轮直径取小了，钢丝绳弯曲曲率增大，疲劳寿命会呈指数级下降。
| 起重量(t) | 推荐倍率 | 钢丝绳径(mm) | 滑轮直径(mm) | D/d比值 | 工作级别 |
|---|---|---|---|---|---|
| 5 | 2 | 11~13 | 250~315 | 22~24 | M3~M4 |
| 10 | 2~4 | 14~16 | 315~400 | 22~25 | M4~M5 |
| 20 | 4 | 16~20 | 355~500 | 22~25 | M5~M6 |
| 32 | 4~6 | 20~24 | 450~600 | 22~25 | M5~M6 |
| 50 | 6 | 24~28 | 560~710 | 23~25 | M6~M7 |
四、采购避坑指南：常见选型误区与正确做法
提示：钢丝绳安全系数不可随意降低
部分厂商为降低成本，将工作级别M5的钢丝绳安全系数按M4标准（4.0）配置，这属于严重安全隐患。采购验收时务必核对钢丝绳出厂合格证上的最小破断拉力值，并与设计计算值对比。根据《起重机械安全规程》GB 6067.1-2010第4.2.3条要求，钢丝绳的安全系数不得低于设计规范规定值。
误区一：只看起重量，不考虑工作级别。同样是一台10t起重机，M3工作级别和M6工作级别对钢丝绳的要求完全不同。M6级别的钢丝绳直径通常需要比M3级别大2~4mm，滑轮直径相应增大。
误区二：滑轮槽型不匹配。钢丝绳直径与滑轮绳槽半径必须匹配，绳槽半径R一般取(0.53~0.56)d。绳槽过浅或过深都会导致钢丝绳挤压变形，加速磨损。
误区三：忽略钢丝绳的捻向与卷绕方向。钢丝绳在卷筒上的缠绕方向必须与钢丝绳的捻向匹配，否则会导致钢丝绳松散或打结。右交互捻钢丝绳在右旋卷筒上使用效果最佳。
误区四：滑轮组倍率选型不合理。倍率过小，起升力不足，电机长期过载运行；倍率过大，起升速度过慢，影响工作效率。河南克鲁德重工的技术选型手册建议，在满足起升速度的前提下，优先选择较小的倍率，以减少钢丝绳弯折次数，延长使用寿命。
提示：旧绳换新的代用规则
更换钢丝绳时，如果原规格缺货，可用抗拉强度高一级但直径相同的钢丝绳代用，但不能用直径偏小的钢丝绳。当采用直径偏大的钢丝绳代用时，须同时检查滑轮绳槽宽度和卷筒容绳量是否满足要求，必要时更换滑轮。
FAQ：起重机滑轮组与钢丝绳选型常见问题
问：起重机钢丝绳多久需要更换一次？
答：钢丝绳没有固定的更换周期，应根据实际磨损情况判定。按照GB/T 5972-2016《起重机用钢丝绳检验和报废实用规范》，当钢丝绳在一个捻距长度内断丝数达到总丝数的10%（6股绳）或5%（8股绳），或直径磨损超过公称直径的7%，或出现扭结、压扁、明显腐蚀等情况时，必须立即报废更换。
问：滑轮组倍率是不是越大越好？
答：不是。倍率增大虽然能提升起升力，但同时会降低起升速度、增加钢丝绳弯折次数和滑轮数量，使系统效率降低。倍率的选取应综合考虑起重量、起升速度要求和电机功率，在满足使用需求的前提下选择合理倍率。具体可参照GB/T 3811-2008《起重机设计规范》中的推荐值选取。
问：不同厂家生产的同规格钢丝绳质量差别大吗？
答：差别可能比较明显。影响钢丝绳质量的关键因素包括原材料钢丝的材质、捻制工艺的稳定性以及出厂检验标准。建议优先选用通过ISO 9001认证且建有在线检测体系的品牌产品。采购时可以要求供应商提供批次力学性能检测报告，重点关注最小破断拉力、弯曲疲劳次数和直径偏差三个指标。
