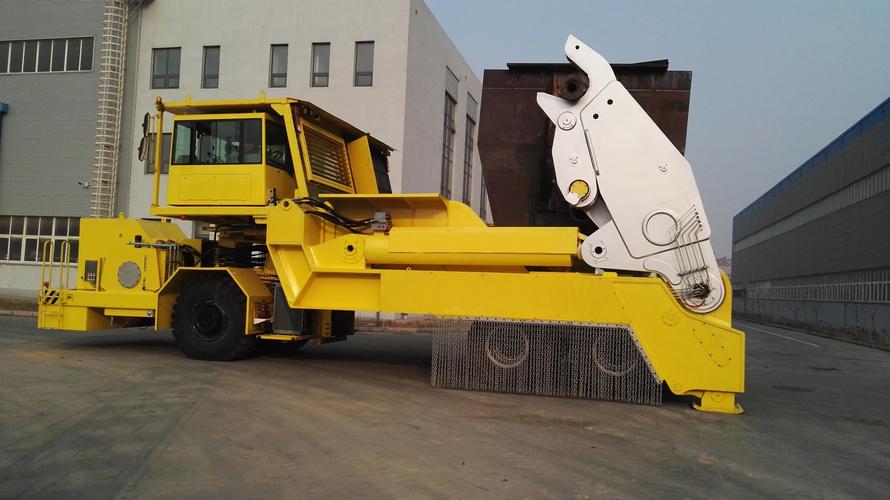

抱罐车（Slag Pot Carrier）是冶金行业炼钢炉前渣处理工序的核心运输设备，用于将炼钢转炉或电炉排出的高温熔渣安全转运至渣场倾翻卸载。其承载能力涵盖30吨至300吨，罐体容积根据废渣量匹配设计，整车采用液压倾翻卸渣和全液压转向系统，是钢铁企业炼钢车间渣处理流水线关键的关键装备。
一、概述
抱罐车又称渣罐车、渣包运输车，由动力系统、液压系统、承载平台、抱罐机构及倾翻装置组成。其工作流程为：钢渣收集至渣罐后，抱罐车驶入炉下工位，通过抱罐机构将渣罐抱起固定，运输至渣处理工位后液压驱动倾翻机构将渣罐翻转卸渣。抱罐车按载重吨位分为轻型（30~60t）、中型（80~120t）和重型（140~300t）三个系列，按驱动方式分为柴油机和电动两种动力形式。国内抱罐车设计主要参照JB/T 12483-2015《抱罐车》行业标准，结构强度按GB/T 3811-2008《起重机设计规范》进行校核。
二、主要型号与载重参数
抱罐车按额定载重量划分多个规格，不同吨位对应不同的整备质量、发动机功率和罐容范围。以下为各型号主参数对照表。
表1：抱罐车主要型号与载重参数
| 型号 | 额定载重(t) | 罐容(m3) | 整备质量(t) | 发动机功率(kW) |
|---|---|---|---|---|
| BG-30 | 30 | 8~12 | 18~22 | 92~118 |
| BG-50 | 50 | 12~18 | 25~30 | 132~162 |
| BG-80 | 80 | 18~25 | 35~42 | 162~200 |
| BG-100 | 100 | 25~32 | 42~50 | 200~250 |
| BG-120 | 120 | 30~38 | 50~58 | 250~300 |
| BG-150 | 150 | 38~45 | 60~70 | 300~350 |
| BG-200 | 200 | 45~55 | 75~88 | 350~420 |
| BG-260 | 260 | 55~65 | 95~110 | 420~480 |
| BG-300 | 300 | 65~80 | 110~130 | 480~550 |
上表所列型号为常用标准规格，各钢铁企业可根据炼钢炉吨位和排渣量选配。实际罐容需根据熔渣密度（通常2.5~3.0t/m3）核算，确保额定载重与罐容匹配。河南克鲁德重工可按照钢厂实际工况定制非标吨位抱罐车。
三、外形尺寸与通过性参数
抱罐车的外形尺寸直接影响其在炼钢车间内的通过性，炉下净空、通道宽度和转弯半径是选型的关键约束。以下为各型号外形参数。
表2：抱罐车外形尺寸与通过性参数
| 型号 | 总长(mm) | 总宽(mm) | 总高(mm) | 轴距(mm) | 最小转弯半径(m) |
|---|---|---|---|---|---|
| BG-30 | 6500~7000 | 2300~2500 | 2800~3100 | 3200~3600 | 6.5 |
| BG-80 | 7500~8200 | 2500~2700 | 3100~3400 | 3800~4200 | 7.5 |
| BG-150 | 8500~9500 | 2800~3100 | 3400~3800 | 4500~5000 | 9.0 |
| BG-260 | 10000~11500 | 3200~3500 | 3800~4200 | 5200~5800 | 10.5 |
| BG-300 | 11000~12500 | 3400~3700 | 4000~4500 | 5500~6200 | 11.5 |
四、液压倾翻与行走系统参数
倾翻机构是抱罐车的核心工作装置，采用双缸或三缸液压同步举升，倾翻角度及倾翻速度直接影响卸渣效率。行走系统通常采用液力传动或静液压驱动。
表3：抱罐车液压倾翻与行走系统参数
| 型号 | 倾翻角度(deg) | 倾翻时间(s) | 最大行走速度(km/h) | 驱动方式 | 轮胎规格 |
|---|---|---|---|---|---|
| BG-30 | 120~140 | 18~25 | 20~25 | 液力传动/静液压 | 12.00-20 |
| BG-80 | 120~140 | 22~30 | 18~22 | 液力传动/静液压 | 14.00-24 |
| BG-150 | 120~140 | 28~38 | 15~20 | 静液压驱动 | 18.00-25 |
| BG-260 | 110~130 | 35~45 | 12~18 | 静液压驱动 | 24.00-35 |
| BG-300 | 110~130 | 40~50 | 10~16 | 静液压驱动 | 24.00-35 |
五、抱罐机构与安全系统
抱罐机构由抱臂、抱爪和锁紧装置组成，利用液压缸驱动抱臂开合，将渣罐罐耳可靠夹持。安全装置包括防倾翻保护、抱臂锁止互锁、倾翻限位及紧急手动卸压系统。
表4：抱罐车安全保护装置配置
| 安全装置 | 功能说明 | 适用范围 |
|---|---|---|
| 防倾翻保护系统 | 通过倾角传感器实时监测车身倾斜，超限自动报警并限制行车 | 全系列 |
| 抱臂锁止互锁 | 抱臂未完全闭合时禁止行走，防止渣罐脱落 | 全系列 |
| 倾翻角度限位 | 倾翻至设定角度自动停止，防止过翻 | 全系列 |
| 紧急手动卸压 | 发动机熄火或液压系统故障时手动卸压归位 | 全系列 |
| 罐耳防脱钩装置 | 抱爪与罐耳对接后附加机械锁死 | 80t以上系列 |
| 倒车雷达与影像 | 倒车时自动激活影像及距离报警 | 150t以上系列 |
六、选型建议
抱罐车的选型应根据炼钢炉吨位、排渣量、炉下净空及渣处理工艺流程综合确定。转炉容量在100t以下时，选BG-30~BG-80型；150~200t转炉配套BG-100~BG-150型；250t及以上大型转炉应选BG-200~BG-300型重型系列。罐容选择需结合每炉排渣量和运输频次，按每炉渣量1.2倍安全系数匹配。驱动形式方面，车间内作业优先选柴动驱动保证机动性；对环保要求高的厂房可选用电驱动型。
河南克鲁德重工深耕冶金特种运输设备领域，可生产BG-30至BG-300全系列抱罐车，并可根据钢厂炉下空间限制定制整机外形尺寸及罐容。产品严格执行JB/T 12483-2015标准，液压系统采用进口品牌核心元件，倾翻机构经有限元分析优化，使用寿命显著提升。选购前请提供炼钢炉参数及渣处理工艺图，以便获取精准选型方案。
常见问题
问：抱罐车与普通电动平车在渣处理中的区别是什么？
答：抱罐车具备渣罐抱起、运输和倾翻卸载三大功能，是独立的自行式设备；电动平车只负责平面转运，不具备抱罐和倾翻能力。在大型炼钢厂，抱罐车直接进炉下接渣并运至渣场倾翻，环节少、效率高。
问：抱罐车罐容和载重如何匹配选型？
答：按JB/T 12483-2015标准，罐容V（m3）与额定载重Q（t）的关系为Q大于等于V乘以rho乘以1.2，其中rho为熔渣密度（通常2.5~3.0t/m3），1.2为安全系数。例如50t载重配12~18m3罐容。
问：河南克鲁德重工生产的抱罐车有哪些标准配置？
答：河南克鲁德重工标准化配置包括液压倾翻系统（120度~140度）、静液压行走驱动、自动抱臂锁止互锁、防倾翻预警及倒车影像。可选装空调驾驶室、远程遥控、电动驱动及自动润滑系统。
