桥式螺旋卸车机技术参数详解各型号卸车能力与螺旋直径工作效率对照

桥式螺旋卸车机（Bridge Screw-type Wagon Unloader）是一种通过螺旋旋转将敞车内散料（煤、矿石、砂石等）推出的卸车设备，广泛应用于电厂、钢铁厂、港口及铁路货场的散料卸车作业。该设备集桥式走行、螺旋提升与旋转推进于一体，具有卸车效率高、适应车型广、自动化程度高等特点，是目前国内铁路敞车卸料的主流机型之一。

一、概述

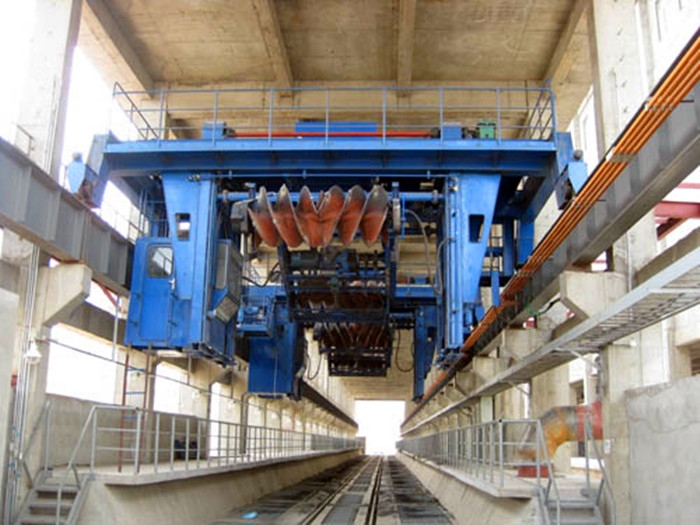

桥式螺旋卸车机由桥架、大车走行机构、螺旋机构、螺旋升降机构和电气控制系统五大部分组成。作业时，桥架沿轨道走行至待卸敞车上方，螺旋机构下降至物料层中，通过螺旋叶片的旋转将散料从车厢两侧推出至地面料斗中，再由胶带输送机转运至料场。

依据JB/T 2980-2014《桥式螺旋卸车机》标准，LX系列桥式螺旋卸车机按螺旋直径分为1.2m、1.4m、1.6m、1.8m、2.0m和2.2m六种规格，卸车能力覆盖100~800t/h，可适配C60、C62、C64、C70及各类通用敞车车型。螺旋卸车机相比翻车机卸车方案投资成本更低、基础建设要求更简单，尤其适合中小型电厂和散货中转站。

二、型号与卸车能力

桥式螺旋卸车机的型号以螺旋直径为区分标志，螺旋直径越大，卸车能力越强。下表列出了LX系列各型号的卸车能力、螺旋转速及适用敞车车型：

📋 表1：LX系列型号与主要参数

卸车能力的大小不仅取决于螺旋直径，还与物料特性（密度、粒度、含水率）、螺旋转速和卸车高度密切相关。以LX-1.6型为例，卸车能力为250~350t/h，在卸运煤炭时可达上限，卸运矿石或含水率高的物料时取下限值。

三、桥架与走行机构

桥架作为整机的承载结构，跨度根据铁路股道数量和料斗布置确定，标准跨度在8~16m之间。大车走行机构采用分别驱动或集中驱动方式，走行速度15~30m/min，轮压控制在160~380kN范围内。下表给出了各型号的桥架与走行机构参数：

📋 表2：桥架与走行机构参数

大车轨道一般采用38~50kg/m铁路钢轨，轨道基础需考虑轮压载荷和料斗地坑的协同受力。对于多股道跨线布置的大跨度机型（跨度>14m），建议采用偏轨箱形主梁结构以提升抗扭性能。

四、螺旋机构参数

螺旋机构是卸车机的核心工作部件，由螺旋轴、叶片、升降架和驱动电机组成。螺旋叶片采用16Mn或Q345耐磨钢板制作，根据物料磨蚀特性在叶片表面堆焊耐磨层。下表为各型号螺旋机构的详细参数：

📋 表3：螺旋机构参数

螺旋转速直接影响卸车效率和叶片磨损速度。转速过高会导致叶片过度磨损和物料飞溅，转速过低则卸车效率降低。标准推荐的线速度为6~9m/s（对应螺旋外缘线速度），实际运行中可按物料特性在变频范围内调节。河南克鲁德重工生产的LX系列螺旋卸车机采用变频调速技术，可根据煤种和车辆类型自动匹配最佳转速。

五、电气控制系统

桥式螺旋卸车机的电气控制系统以PLC为核心，配合变频器实现大车走行和螺旋旋转的变速控制。整机设置多重安全保护，包括螺旋过载保护、升降限位保护、大车防撞保护和急停连锁装置。

📋 表4：电气与控制系统参数

对于室外布置的卸车机，电气设备防护等级不低于IP54，控制柜内配置加热除湿装置以防止凝露。可选配置远程监控系统，通过上位机实时显示卸车量、电流、运行时间等数据，实现无人化操作。

六、选型建议

选择桥式螺旋卸车机时，需根据以下因素综合确定机型：第一，物料种类和年卸车量决定卸车能力等级，中小型电厂可选用LX-1.4~1.6型，大型电厂和钢铁厂应选LX-1.8~2.2型；第二，铁路股道数量和敞车车型决定桥架跨度和螺旋升降行程；第三，作业环境（室内/室外、粉尘等级）决定电气防护等级和操控方式。

河南克鲁德重工可提供LX系列桥式螺旋卸车机的设计、制造和安装调试一体化服务，产品通过JB/T 2980-2014标准检验。据行业经验统计，采用桥式螺旋卸车机替代传统人工卸车后，单车卸车时间由60~90分钟缩短至8~15分钟，卸车效率提升6倍以上，同时大幅降低了人力成本和扬尘污染。

河南克鲁德重工有限公司位于河南省长垣市起重工业园区，专业生产LX系列桥式螺旋卸车机及各类散料输送设备，产品覆盖100~800t/h卸车能力等级，并可按照客户铁路股道布局定制桥架跨度与螺旋配置。公司拥有完整的质量保证体系和售后服务体系，为用户提供卸车系统整体解决方案。

河南鸿升起重机与河南克鲁德重工作为河南地区桥式螺旋卸车机的主要制造商，严格遵循JB/T 2980-2014国家机械行业标准，产品已在全国多家电厂和钢铁企业稳定运行。河南作为中国起重机制造业的重要基地，在螺旋卸车机细分领域拥有完善的产业链配套能力。
