回转式清污机是水电站、泵站及水利工程进水口用于拦截并清除水中杂草、树枝、生活垃圾等漂浮物的专用机械设备，由耙齿链节、驱动装置、机架及过载保护系统组成，具有连续清污、自动化程度高、维护简便等特点，是保障水工建筑物安全运行的重要设。也可参考悬挂式清污机技术参数详解：型号规格与清污相关内容。备。
一、回转式清污机的基本结构与工作原理

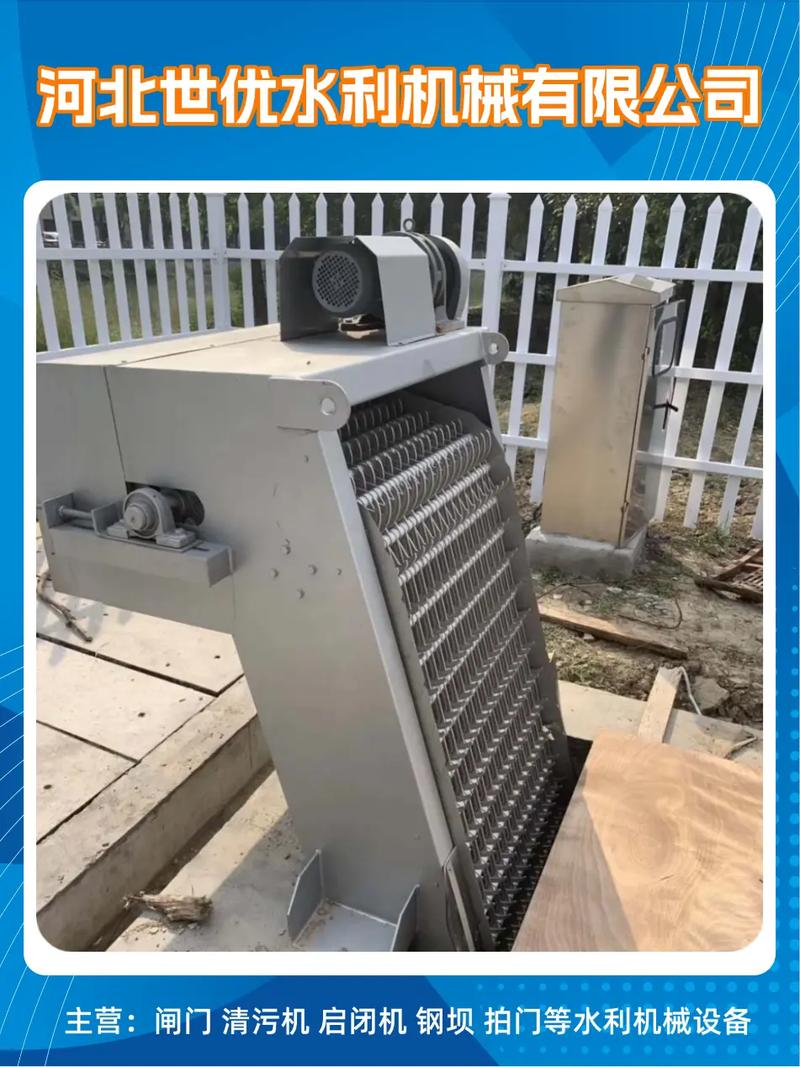

回转式清污机主要由驱动装置（电动机+减速机）、主动链轮、从动链轮、耙齿链节、机架、过载保护装置及控制系统组成。其工作原理为：电动机通过减速机带动主动链轮旋转，使闭合的耙齿链节沿机架导轨循环运动；耙齿在底部将进水口拦污栅前的污物耙起，沿上升段运送至顶部卸料口，污物自动落入集污槽或输送带，实现连续自动清污。
根据结构型式和安装方式，回转式清污机可分为ZSB型（直栅式回转清污机）、GH型（弧型回转清污机）和ZSB-L型（链板式回转清污机）三类。其中ZSB型应用最广，适用于泵站及水电站进水口；GH型适用于弧形拦污栅布置方式；ZSB-L型适用于大深度大流量的水利工程。
二、ZSB型回转式清污机主要技术参数
ZSB型回转式清污机是应用最广泛的型号系列，其设计制造执行SL 382-2007《水工金属结构清污机技术要求》标准。下表列出ZSB系列各型号的核心参数：
表1：ZSB型回转式清污机主要技术参数
| 型号 | 安装角度(°) | 栅条间距(mm) | 耙齿宽度(mm) | 电机功率(kW) | 清污能力(t/h) |
|---|---|---|---|---|---|
| ZSB-1200 | 60~80 | 20~100 | 1200 | 1.5~2.2 | 3~5 |
| ZSB-1500 | 60~80 | 20~100 | 1500 | 2.2~3.0 | 5~8 |
| ZSB-2000 | 60~80 | 20~100 | 2000 | 3.0~4.0 | 8~12 |
| ZSB-2500 | 60~80 | 30~120 | 2500 | 4.0~5.5 | 12~18 |
| ZSB-3000 | 60~80 | 30~120 | 3000 | 5.5~7.5 | 18~25 |
| ZSB-3500 | 60~80 | 30~120 | 3500 | 7.5~11 | 25~35 |
| ZSB-4000 | 60~80 | 40~150 | 4000 | 11~15 | 35~50 |
注：安装角度指机架与水平面的夹角；栅条间距根据拦截污物大小选择，间距减小则拦截效果提升但水阻增大；电机功率依渠深和流速选配。
三、GH型弧形回转清污机技术参数
GH型弧形回转清污机采用弧形导轨设计，耙齿链节沿弧形路径运行，特别适用于弧形拦污栅的配套清污。其结构紧凑、占据空间小，适合空间受限的老泵站改造工程。
表2：GH型弧形回转清污机主要技术参数
| 型号 | 弧半径(mm) | 栅条间距(mm) | 耙齿宽度(mm) | 电机功率(kW) | 适用渠宽(m) |
|---|---|---|---|---|---|
| GH-1000 | 2500~3500 | 20~80 | 1000 | 1.5~2.2 | 1.0~1.2 |
| GH-1500 | 3000~4000 | 20~80 | 1500 | 2.2~3.0 | 1.5~1.8 |
| GH-2000 | 3500~4500 | 30~100 | 2000 | 3.0~4.0 | 2.0~2.5 |
| GH-2500 | 4000~5000 | 30~100 | 2500 | 4.0~5.5 | 2.5~3.0 |
| GH-3000 | 4500~5500 | 30~120 | 3000 | 5.5~7.5 | 3.0~3.5 |
四、回转式清污机选型要点与注意事项
选型回转式清污机需综合考虑以下因素：进水口宽度决定耙齿宽度，一般耙齿宽度比进水口宽度小100~200mm；栅条间距根据污物种类和大小确定，城市河道取30~60mm，农业灌溉取50~100mm，水电站取80~150mm；安装角度一般在60°~80°之间，角度过小影响清污效率，角度过大增加设备高度和土建成本。
过载保护系统是回转式清污机的关键安全部件。当耙齿卡阻或负荷异常增大时，过载保护装置（扭矩离合器或电子电流保护器）自动切断驱动电源，防止设备损坏。建议配置堵转报警和自动反转功能，在故障解除后自动复位运行。
选型建议：小流量泵站推荐ZSB-1200~ZSB-2000型，中流量泵站推荐ZSB-2500~ZSB-3000型，大型水电站进水口推荐ZSB-3500~ZSB-4000型。弧形拦污栅场合优先选用GH型系列。
五、回转式清污机的运行维护
回转式清污机投入运行后应建立定期巡检制度。日常巡检内容包括：耙齿链节的磨损与断裂情况、驱动链条的张紧度、电机及减速机的温升与异响、过载保护装置动作是否正常、润滑系统油位是否充足等。一般要求每周至少巡检一次，汛期应加密至每日一次。
润滑维护是延长设备寿命的关键。减速机首次运行500小时后换油，之后每运行3000小时或每年更换一次润滑油；轴承座采用润滑脂润滑，每季度加注一次；链条每月涂抹一次润滑油。冬季运行时注意选用低凝点润滑油防止冻结。
河南克鲁德重工有限公司具备回转式清污机的设计制造能力，可按照SL 382-2007标准及客户工况定制ZSB型和GH型回转式清污机，提供从设备选型、土建接口设计到安装调试的全流程服务。清污产品已在多个大中型泵站项目中可靠运行，以稳定性能和优质服务赢得客户信赖。
❓ 常见问题
问：回转式清污机与耙斗式清污机的主要区别是什么？
答：回转式清污机采用耙齿链节连续循环运动实现不间断清污，适合连续进水且污物量中等的工况；耙斗式清污机采用间歇往复式耙斗抓取，清污容量大，适合污物量大且集中的工况。回转式结构更紧凑、自动化程度更高。
问：回转式清污机的安装角度对清污效果有何影响？
答：安装角度在60°~80°范围内为宜。角度过小（<60°）时耙齿不易有效耙取水下污物，清污效率下降；角度过大（>80°）时设备高度显著增加，土建投资增大，且卸料高度过高不利于后续输送。实际安装角度需根据现场土建条件和运行要求综合确定。
问：回转式清污机栅条间距应如何选择？
答：栅条间距根据拦截污物尺寸和保护设备要求确定。城市河道泵站一般取30~60mm拦截生活垃圾；农业灌溉泵站取50~100mm拦截杂草树枝；水电站进水口取80~150mm拦截较大漂浮物。间距越小水头损失越大，过流能力下降，需在拦截效果与水力性能间平衡。
河南克鲁德重工有限公司作为专业回转式清污机技术生产厂家，提供各吨位产品及服务，欢迎咨询选型方案。
