造船门式起重机技术参数详解起重量跨度起升高度及工作级别对照

造船门式起重机是造船行业中用于船体分段吊装、船坞合拢和大型船体模块转运的关键起重设备，具有大跨度、高起升高度和大吨位起吊能力的特点，是现代船舶制造流水线中的重要物流节点。

一、造船门式起重机概述

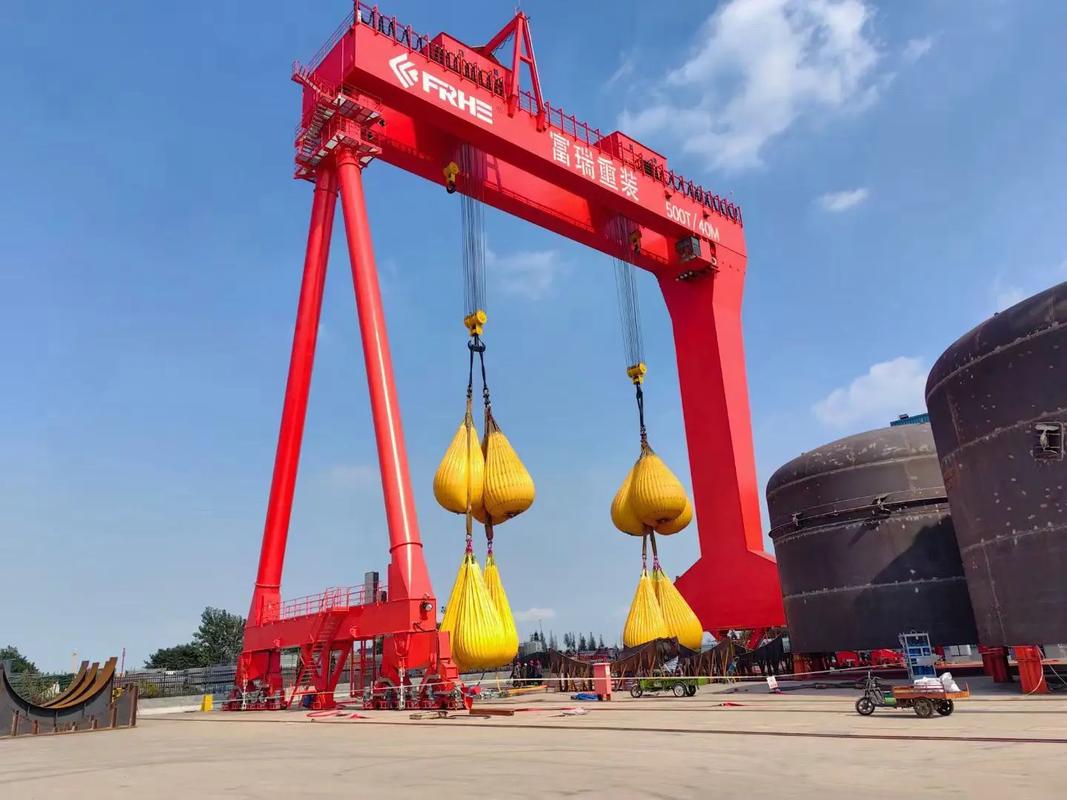

造船门式起重机，又称船坞门式起重机或造船龙门吊，主要应用于船厂的分段建造区、船坞区和舾装码头。其结构型式通常采用双主梁箱形结构，配备上小车和下小车两套起升系统，上小车负责主吊（大吨位），下小车负责辅助翻身和转序作业。

根据GB/T 14406-2011《通用门式起重机》及GB/T 3811-2008《起重机设计规范》的相关要求，造船门式起重机的工作级别一般为A5~A7，起升机构采用变频调速控制，大车和小车运行机构配备防偏斜纠偏系统，确保大跨度运行时的安全性和定位精度。

二、主参数与起重量跨度对照

造船门式起重机的主参数包括额定起重量、跨度、起升高度和工作级别。表1列出了常见型号的主要参数范围，起重量采用主钩/副钩双钩配置，主钩用于大件吊装，副钩用于辅助翻身作业。

跨度范围根据船坞宽度和分段长度确定，小型船坞一般采用30~65m跨度，大型船坞（如30万吨级船坞）跨度可达100m以上。起升高度需满足船体分段从地面至最高装配位置的要求，通常在22~65m之间。

三、起升机构参数

起升机构是造船门式起重机的核心部件，主钩和副钩均采用YZP变频调速电动机驱动，配合硬齿面减速器和液压推杆制动器，实现平稳起升和精确定位。主钩通过钢丝绳倍率滑轮组实现大吨位吊装，副钩独立驱动完成分段的翻转和转序。

起升机构的调速范围一般在1:10~1:20之间，微速档位可实现毫米级精度定位，满足船体分段合拢时的高精度对位要求。制动系统采用双制动配置，安全系数不低于1.5倍额定载荷。

四、小车与大车运行机构参数

造船门式起重机配置上小车和下小车两套独立运行系统，上小车承载主起升机构完成大吨位吊装，下小车负责副起升及分段翻转作业。两小车可独立运行，也可协同作业。大车运行机构采用多轮驱动，配备激光或编码器自动纠偏系统，确保大跨度运行时的轨道一致性。

防风安全是造船门式起重机的重要设计环节。由于起重机通常在露天船坞作业，需配置夹轨器和锚定装置双重防风措施。按GB/T 3811-2008规定，工作状态最大风速不超过20m/s，非工作状态通过锚定抵御台风等极端天气。

五、选型与使用建议

造船门式起重机的选型需综合考虑船坞尺寸、船体分段最大重量、起升高度需求和作业频率等因素。一般10万吨级以下船坞选择50~150t起重量和30~65m跨度；10~30万吨级船坞选择200~400t起重量和60~130m跨度；30万吨级以上大型船坞需选择500t以上起重量和100m以上跨度。
